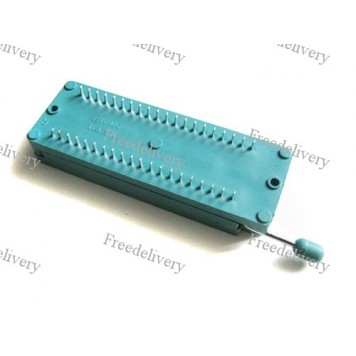

ZIF панель 40 pin с нулевым усилием, DIP корпус, A

ZIF панель 40 pin с нулевым усилием используется для подключения микросхем, исполненных в DIP корпусе, в программаторах и устройствах для тестирования микросхем.
Для использования ZIF панели ее нужно подключить нижней контактной колодкой к программатору или устройству для тестирования микросхем. Установка осуществляется посредством пайки или разъемной установкой. Далее нужно подключить программатор или устройство для тестирования микросхем к компьютеру.
Потом на устройстве нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микроконтроллера или микросхемы. После этого к верхней контактной колодке ZIF панели можно подключать микросхему или микроконтроллер. Для этого нужно отсоединить микроконтроллер, который вы собираетесь программировать, от конечного устройства и установить его в пазы ZIF панели. Потом опустить ручку-фиксатор, чтобы зафиксировать микроконтроллер и приступать к работе.
ZIF панель имеет разъемы:
разъем для подключения к программатору или устройству для тестирования микросхем. Имеет 40 контактных ножек для пайки или разъемной установки;
разъем для подключения микроконтроллеров или микросхем. Имеет 40 пазов-контактов, в которых можно фиксировать микроконтроллеры или микросхемы с помощью ручки-фиксатора. Возможна установка микросхем в широких и узких корпусах типа DIP от DIP8 до DIP40.
Питание ZIF панели осуществляется от программатора или устройства для тестирования микросхем.

Характеристики:

40 контактов;
маркировка: 240-6182;
покрытие контактов: напыление оловом;
сопротивление контактов: 10 Ом;
максимальный ток: 1А;
шаг пазов: 2,54 мм;
допустимое расстояние между рядами выводов микросхем: 7,62 – 15,24 мм;
допустимая температура: -55 – 150°С;
размеры панели: 66 x 23 x 11 мм.

Автор: Павел Назаров
