Программатор RT809H eMMC NAND FLASH + суперкомплект 35в1

Программатор RT809H – это следующая степень развития программатора RT809F, он включает в себя все функции предшественника, плюс имеет много новых функций и возможностей. Программатор RT809H используется для программирования (прошивки), считывания или тестирования многих типов микроконтроллеров и микросхем памяти от различных производителей. Также используется для прошивки микроконтроллеров и памяти на материнских платах различных LCD телевизоров и мониторов, без вскрытия корпуса, через разъемы VGA или HDMI.
Программатор используется для чтения/записи от 8- до 56-контактных микросхем памяти, которые применяются в большинстве современной электронике. Программатор поддерживает большинство памяти EEPROM FLASH и eMMC, которая используется в DVD, DVB, SMART TV и т.д. Есть поддержка NAND FLASH памяти объемом до 64 GB и некоторые модели до 128 GB. Опыт пользователей программатора показывает, что он плохо работает с bad секторами NAND FLASH памяти. Программатор поддерживает чтение и программирование ноутбучных мультиконтроллеров через линию ввода/вывода клавиатуры.
Программатор RT809H может производить чтение/запись данных DDC-EDID (Display Data Channel - Extended Display Identification Data) – это информация о модели, параметрах, поддерживаемых разрешениях и диапазонах воспроизводимых сигналов LCD дисплеев ноутбуков, мониторов и телевизоров. Программатор RT809H поддерживает чтение/запись прошивок основных плат мониторов и телевизоров практически всех производителей через VGA и HDMI, без вскрытия корпуса. Также есть функция самопроверки программатора, функция автоматического определения микросхемы, VGA тестер мониторов, а также функция обнаружения плохого контакта т.н. Pin test.
Для использования программатора нужно установить на компьютер программу и драйвера для работы с программатором. Ссылка на скачивание драйверов и программного обеспечения будет прикреплена в конце описания.
Для установки драйверов и программного обеспечения нужно запустить исполняемый файл RT809H_INSTALL_20170112.exe и следовать инструкциям мастера установки. По умолчанию местом установки выбран локальный диск D:\, но при работе это может привести к ошибкам, потому нужно выбрать местом установки системный локальный диск C:\. В конце процесса установки откроется диалоговое окно CDM Uninstaller. Сначала нужно нажать кнопку Add, затем кнопку Uninstall, дождаться диаголового окна Remove Successful и нажать в нем кнопку OK. После этого в диалоговом окне CDM Uninstaller нужно нажать кнопку Cancel – установка драйверов и программного обеспечения окончена. При первом запуске все символы в программе будут кракозябрами или китайскими кандзи. Установленная программа имеет русский язык, но его нужно будет выбрать, нажав на клавиатуре кнопку G (или выбрать самый правый лепесток) и выбрать последний пункт в открывшемся лепестке.

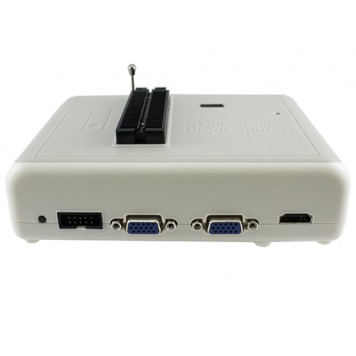

Гнезда программатора RT809H и распиновка ICSP разъема:

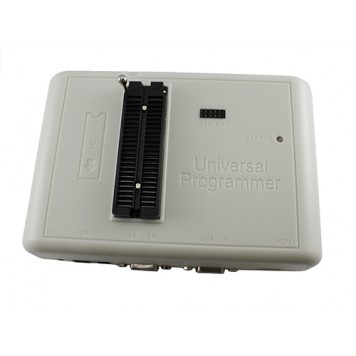

В верней части программатора RT809H есть 10-ти контактное гнездо, обозначенное HMI EXT. Это гнездо используется в качестве дополнительных контактов для адаптера TSOP56 – DIP56 (RT-TSOP56-A V1.1) при работе с 56-контактной NAND FLASH памятью.
Программатор подключается к компьютеру с помощью кабеля USB тип A – USB тип B длиной 1 м. Программатор будет работать с USB по спецификации USB 1.1 на скорости до 12 Мбит/с. После подключения к компьютеру на программаторе должен несколько раз мигнуть, а потом загореться светодиод, обозначенный Status. При подключении программатора операционная система компьютера должна автоматически определить устройство и начать установку драйверов при условии, что драйвера были установлены предварительно. Программное обеспечение работает с операционными системами семейства Windows: 2000 / XP / 2003 / 2008 / Vista / 7 / 8 / 10, как с 32-, так и с 64 разрядными.
(жирным)Программу можно запустить и без самого программатора. Перед покупкой программатора сделать это обязательно, т.к. Вы сможете в ручном режиме, в строке поиска программы посмотреть есть ли в базе данных нужные Вам микросхемы.(жирным)
Теперь можно приступать к программированию. Если вы будете программировать микросхему на ZIF панели программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микросхемы. Необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему.
У программатора RT809H предусмотрена функция автоматического распознавания распиновки установленной в ZIF панель микросхемы даже если она установлена не по ключу и не в первые пазы панели.
Если нужно запрограммировать микросхемы, исполненные в корпусах SOP, SSOP, MSOP, VSOP, SOIC, TSSOP, PLCC, можно использовать переходники, которые идут в комплекте с программатором:

• Адаптер сокет PLCC44 – DIP40;
• Адаптер сокет PLCC32 – DIP32;
• Адаптер сокет PLCC28 – DIP24;
• Адаптер сокет PLCC20 – DIP20;
• Адаптер сокет SOP8 – DIP8 (150 mil);
• Адаптер сокет SOIC8 – DIP8 (205 mil);
• Адаптер сокет TSSOP8 – DIP8;
• Адаптер сокет SOP16 – DIP16 (150 mil);
• Адаптер сокет SOP16 – DIP16 (300 mil);
• Адаптер сокет SOP20 – DIP20 (200 mil);
• Адаптер сокет SOP20 – DIP20 (300 mil);
• Адаптер сокет SOP28 – DIP28 (300 mil);
• Адаптер сокет SSOP28 – DIP28;
• Адаптер сокет SOP44 – DIP44;
• Адаптер сокет TSOP48 – DIP48;
• Адаптер сокет TSOP56 – DIP56 (RT-TSOP56-A V1.1);
• Адаптер SOP8/MSOP8/SSOP8/SOP16 – DIP16;
• Адаптер SOP8 – DIP8;
• Адаптер TSOP – VSOP – SSOP;
• Адаптер Keyboard Interface/ITE Adapter V1.5;
• Адаптер KB9012;
• Адаптер NPCE288/388 V1.1;
• Адаптер RT-SOP8-A;
• Адаптер 1,8В ZIF-панель SPI Flash SOP8 DIP8.

Использование переходников: все переходники устанавливаются в ZIF панель программатора по ключу, как изображено на пиктограммах, которые есть на корпусах переходников. Для использования переходников с сокетами, нужно нажать на верхнюю часть сокета, вставить по ключу микросхему и отпустить верхнюю часть сокета для закрепления микросхемы.
В комплекте поставки есть кабели для некоторых переходников и для программирования по ISP:

• Кабель ISP– 2 шт.;
• Кабель для ISCP переходника;
• Кабель RT-SOP-A ISP;
• Кабель EDID;
• FCC + FPC кабели IT8587 IT8585E.

Также в комплекте поставки есть дополнительные инструменты для удобства работы с программатором:

• SOIC8 SOP8 адаптер зажим для программатора;
• PLCC экстрактор;
• Вакуумный манипулятор.

Программное обеспечение программатора RT809H имеет функцию Smart Identify SmartID. Сама программа имеет соответствующую кнопку. Суть функции в том, что не обязательно из списка вручную выбирать модель подключенной микросхемы, причем, что иногда модель микросхемы не известна в силу разных причин. При нажатии в программе кнопки Smart Identify SmartID модель микросхемы определяется автоматически, если такая микросхема есть в базе данных программы. Еще одной фишкой программы является возможность вручную добавлять модель микросхемы в базу данных программы, если такой там нет. Но если у вручную добавленной микросхемы какая-то уникальная логика, которая не имеет аналогов в базе данных программы, то корректные чтение/запись не гарантируются. Разработчик постоянно обновляет программу и принимает от пользователей пожелания по добавлению в базу данных тех или иных микросхем. Так что если программа не читает микросхему, лучше написать разработчикам и подождать следующее обновление программы.
Основной функцией программатора RT809H является возможность чтения/записи микроконтроллеров и памяти при микроконтроллерах на главных платах различных LCD телевизоров и мониторов (другой техники) без вскрытия корпуса, через разъемы VGA или HDMI. Процесс чтения/записи через VGA и HDMI разъемы идентичен. Описываться будет процесс чтения/записи через VGA.
Для чтения нужно подключить к разъему VGA ISP программатора стационарный VGA кабель монитора/телевизора, включить программу и нажать кнопку Auto ISP. После чего программа начнет автоматическую синхронизацию с платой монитора/телевизора и определит прошивку микроконтроллера и памяти, которую можно будет сохранить себе на компьютер для правки/сравнения и т.п. Если чтение не удалось, используйте кабель VGA – VGA длиной 30 см, который идет в комплекте с программатором. Если чтение снова не удалось, тогда придется подключаться напрямую к ICSP, I2C, UART или JTAG разъему платы монитора/телевизора. Но, в преимущественном большинстве случаев чтение удается без разборки техники.
В программатор RT809H встроен генератор VGA сигнала для проверки мониторов и телевизоров с соответствующим разъемом. Для теста нужно подключить к разъему VGA ISP программатора стационарный VGA кабель монитора/телевизора, после чего на дисплее появится первая программа теста. Если изображение не появилось, используйте кабель VGA – VGA, который идет в комплекте с программатором.
Программы переключаются с помощью небольшой черной кнопки, обозначенной SW, которая утоплена в корпус программатора.
Такой тест возможен только через VGA выход программатора – через HDMI выход сигнал не генерируется.
В программаторе RT809H предусмотрен разъем, обозначенный VGA IN. Используя разъем обозначенный VGA IN как вход, а разъем, обозначенный VGA ISP, как выход, можно пропускать через программатор VGA сигнал транзитом.

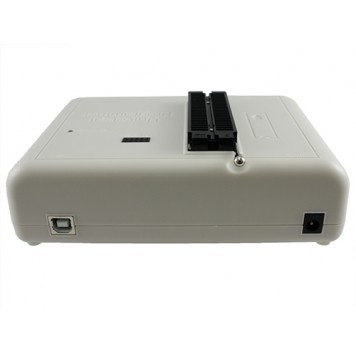

Питание программатора RT809H осуществляется или от USB порта компьютера или от внешнего адаптера питания. Для подключения внешнего адаптера в программаторе предусмотрено гнездо под штекер 5,5 x 2,5 мм. Выходное напряжение внешнего адаптера должно быть в пределах 9 – 12 В постоянного тока. Производитель рекомендует использовать питание от внешнего адаптера только в крайних случаях.

Характеристики:

модель: RT809H;
поддержка микросхем памяти: EEPROM FLASH, eMMC, NAND;
контактов на ZIF панели: 48;
выходы программатора: VGA, HDMI, ISP;
входы программатора: VGA;
совместимые операционные системы Windows: 2000 / XP / 2003 / 2008 / Vista / 7 / 8 / 10, как с 32-, так и с 64 разрядные;
интерфейсы программатора: ICSP, I2C, UART, JTAG;
специальные возможности ПО: Smart Identify SmartID, Auto ISP;
напряжение питания: 5 В от USB или 9 – 12 В от внешнего адаптера;
размеры программатора: 157 х 108 х 45 мм;
вес программатора: 385 г;
длина кабеля VGA: 30 см;
длина кабеля USB тип A – USB тип B: 1 м;
длина других кабелей ICSP: 30 см;
вес комплекта: 1100 г.

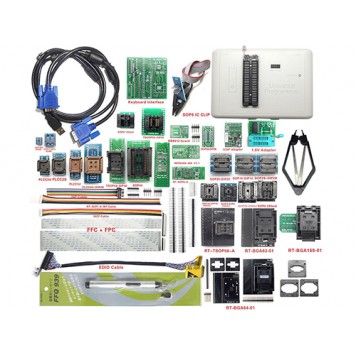

Комплект поставки:

• Программатор RT809H eMMC NAND FLASH + суперкомплект 35в1 в упаковке;
• Переходники для микросхем в корпусах SOP, SSOP, MSOP, VSOP, SOIC, TSSOP, PLCC - 24 штуки;
• Кабели для некоторых переходников и для программирования по ISP - 6 штук;
• Дополнительные инструменты для удобства работы с программатором - 3 штуки;
• Кабель кабеля USB тип A – USB тип B.

Программное обеспечение и драйвера.
Руководство пользователя на китайском языке.
