SPI ICSP программатор RT809F VGA HDMI универсал

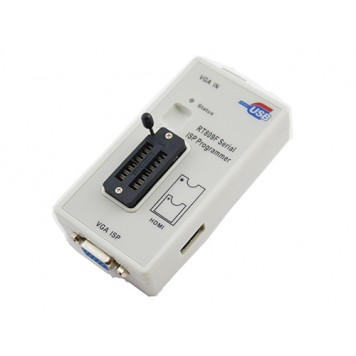

Программатор RT809F используется для программирования (прошивки), считывания или тестирования многих типов микроконтроллеров и микросхем памяти от различных производителей. Также используется для прошивки микроконтроллеров и памяти на главных платах различных LCD телевизоров и мониторов, без вскрытия корпуса, через разъемы VGA или HDMI.
Программатор используется для чтения/записи 8 и 16-ти контактных микросхем памяти, которые применяются в большинстве современной электронике. Программатор поддерживает микроконтроллеры AVR, ATMEGA, Attiny, PIC, AT90 и серии AT89S. Программатор поддерживает память EEPROM, Flash, 24, 25, 26, 93, 95 серий, скалеры TFT и LCD панелей с интерфейсом SPI. Также может программировать мульти контроллер MIO KB9012QF, часто применяемый в материнских платах ноутбуков Lenovo, Acer и других. Программатор RT809F может получать доступ к OTP (One Time Programable) области памяти - область памяти с возможностью однократной записи. RT809F может считывать и программировать чипы SPD (Serial Presence Detect) для DIMM памяти DDR1/DDR2/DDR3. Программатор работает с микросхемами памяти для хранения пароля в ноутбуках и с микросхемами памяти для хранения информации о состоянии аккумулятора 24RF08, 6480AR, BR9080, 9016. Возможность чтения/записи процессоров для LCD мониторов RTD2120, RTD2122. Программатор RT809F может производить чтение/запись данных DDC-EDID (Display Data Channel - Extended Display Identification Data) – это информация о модели, параметрах, поддерживаемых разрешениях и диапазонах воспроизводимых сигналов LCD дисплеев ноутбуков, мониторов и телевизоров. Программатор RT809F поддерживает чтение/запись прошивок основных плат мониторов и телевизоров практически всех производителей. Также есть функция самопроверки программатора, функция автоматического определения микросхемы, а также функция обнаружения плохого контакта т.н. Pin тест.
Использование программатора RT809F:
Сначала нужно установить на компьютер программу и драйвера для работы с программатором. Программы и драйвера идут в комплекте с программатором на DVD дисках, но поскольку там все на китайском языке проще будет скачать, чем найти их на диске. Программу и драйвера можно скачать здесь.
Сначала установите драйвера, потом подключите программатор к компьютеру и только после этого устанавливайте программу.

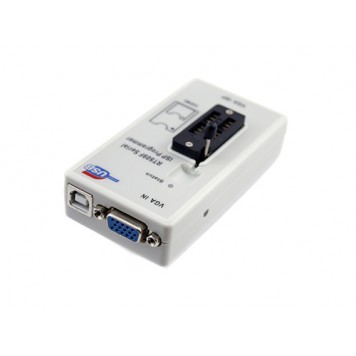

Программатор подключается к компьютеру с помощью кабеля USB тип A – USB тип B. Программатор будет работать с USB по спецификации USB 1.1 на скорости 12 Мбит/с. После подключения к компьютеру на программаторе должен несколько раз мигнуть, а потом загореться зеленый светодиод, обозначенный Status. При подключении программатора операционная система компьютера должна автоматически определить устройство и начать установку драйверов при условии, что драйвера были установлены предварительно. Потом запускаем программу. Лучше всего использовать программу последней версии т.к. разработчики с каждой новой версией расширяют функционал и добавляют новые поддерживаемые чипы. Программное обеспечение работает с операционными системами Win 2000/Win XP/ Win 2003/Win 2008/Win Vista/Win 7, как 32 разрядными, так и 64 разрядными.
Программу можно запустить и без самого программатора. Перед покупкой программатора сделать это обязательно т.к. Вы сможете в ручном режиме, в строке поиска программы посмотреть есть ли в базе данных нужные Вам микросхемы.
Теперь можно приступать к программированию. Если вы будете программировать микросхему на ZIF панели программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микросхемы. Необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему.
Если вы будете программировать микросхему через ISP интерфейс, нужно подключить к ZIF панели программатора ICSP адаптер, который идет в комплекте. Адаптер подключается по ключу, который изображен в виде пиктограммы на корпусе адаптера. Далее к гнезду 2510 KF 6P адаптера нужно подключить 6-проводниковый кабель, который идет в комплекте. Кабель нужно подключать белым коннектором 2510 KF 6P к программатору, по двум ключам. Далее к гнезду 2510 KF 6P адаптера нужно подключить 6-ти проводниковый кабель, который идет в комплекте. Кабель нужно подключать белым коннектором 2510 KF 6P к программатору, по двум ключам. Концы кабеля не имеют коннекторов и соединяются пайкой прямо в плату с нужной микросхемой.
Распиновка ICSP разъема изображена на обратной стороне адаптера, как раз под гнездом 2510 KF 6P. С левой стороны адаптера есть клеммы под пайку, обозначенные от 1 до 17. При подключенном адаптере, клеммы полностью дублируют функции контактов ZIF панели.

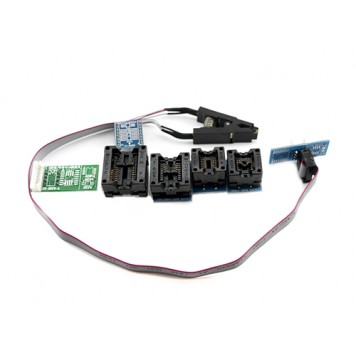

Если нужно запрограммировать микросхемы, исполненные в корпусах SOIC8 или SOIC16, можно использовать 5 переходников, которые идут в комплекте с программатором:

• DIP8 – SOIC8 150 mil (сокет);
• DIP16 – SOIC16 150 mil (сокет);
• DIP8 – SOIC8 200-209 mil (сокет);
• DIP8 – SOIC8 300 mil (сокет);
• SOIC8 SOP8 Адаптер зажим для USB программатора.

В комплекте с программатором также идет два специальных переходника RT-SOP8-A и KB9012, а также один некомплектный (физически несовместимый) переходник DIP16 – SOP8/SOP16, MSOP8/SSOP16. Но этот переходник без проблем подойдет для программаторов с расстоянием между краями контактов ZIF панели от 15 мм и более.
Переходник RT-SOP8-A имеет вход DIP8 и выходы: клеммы под пайку ИК приемника, гнездо 2510 KF 8P, SOP8, SOP16, SSOP8, 24RF08 14 pin. Клеммы под пайку ИК приемника дублируются на контакты 2 (сигнал), 4 (общий), 8 (питание) гнезда 2510 KF 8P. Распиновка гнезда 2510 KF 8P при подключении к программатору: SW/NC, GND, SCL/TX, SDA/RX, VCC/NC, SCL/TX, SDA/RX, GND. С помощью переходника RT-SOP8-A и ИК приемника программатор может считывать команды пульта дистанционного управления телевизором.
Переходник KB9012 используется для программирования на ZIF панели программатора мульти контроллера MIO KB9012, если программирование не удается без выпаивания с материнской платы. Для программирования мульти контроллер MIO KB9012 нужно демонтировать с материнской платы и посредством пайки присоединить к переходнику. Для работы данного адаптера его нужно доработать. Во-первых, нужно посредством пайки установить DIP ножки. Во-вторых, на адаптер нужно запаять несколько элементов. R1 – резистор CMD 0603 – 47кОм – 51кОм, C3 и C4 – конденсаторы керамика CMD 0603 2шт. – 0,1мкФ C1 и C2 - конденсаторы керамика CMD 0603 2шт. – 10мкФ – 22мкФ. Конденсаторы с рабочим напряжением больше 5В.
Использование переходников: все переходники устанавливаются в ZIF панель программатора по ключу, как изображено на пиктограммах, которые есть на корпусах переходников. Для использования переходников с сокетами, нужно нажать на верхнюю часть сокета, вставить по ключу микросхему и отпустить верхнюю часть сокета для закрепления микросхемы.
Программное обеспечение программатора RT809F имеет функцию Smart Identify SmartID. Сама программа имеет соответствующую кнопку. Суть функции в том, что не обязательно из списка вручную выбирать модель подключенной микросхемы, причем, что иногда модель микросхемы не известна в силу разных причин. При нажатии в программе кнопки Smart Identify SmartID модель микросхемы определяется автоматически, если такая микросхема есть в базе данных программы. Еще одной фишкой программы является возможность вручную добавлять модель микросхемы в базу данных программы, если такой там нет. Но если у вручную добавленной микросхемы какая-то уникальная логика, которая не имеет аналогов в базе данных программы, то корректные чтение/запись не гарантируются. Разработчик постоянно обновляет программу и принимает от пользователей пожелания по добавлению в базу данных тех или иных микросхем. Так что если программа не читает микросхему лучше написать разработчикам и подождать следующее обновление программы.
Основной функцией программатора RT809F является возможность чтения/записи микроконтроллеров и EEPROM, Flash памяти при микроконтроллерах на главных платах различных LCD телевизоров и мониторов (другой техники) без вскрытия корпуса, через разъемы VGA или HDMI. Процесс чтения/записи через VGA и HDMI разъемы идентичен. Описываться будет процесс чтения/записи через VGA.
Для чтения нужно подключить  к разъему VGA ISP программатора стационарный VGA кабель монитора/телевизора, включить программу и нажать кнопку Auto ISP. После чего программа начнет автоматическую синхронизацию с платой монитора/телевизора и определит прошивку микроконтроллера и памяти, которую можно будет сохранить себе на компьютер для правки/сравнения и т.п. Если чтение не удалось, используйте кабель VGA – VGA, который идет в комплекте с программатором. Если чтение снова не удалось, тогда придется подключаться напрямую к ICSP, I2C, UART или JTAG разъему платы монитора/телевизора. Но, в преимущественном большинстве случаев чтение удается без разборки техники.
В программатор RT809F встроен генератор VGA сигнала для проверки мониторов и телевизоров с соответствующим разъемом. Для теста нужно подключить к разъему VGA ISP программатора стационарный VGA кабель монитора/телевизора, после чего на дисплее появится первая программа теста – восемь разноцветных полос. Если изображение не появилось, используйте кабель VGA – VGA, который идет в комплекте с программатором.
 Список программ генератора:
1. Восемь разноцветных горизонтальных полос;
2. Бирюзовый цвет;
3. Красный цвет;
4. Зеленый цвет;
5. Синий цвет;
6. Черный цвет;
7. Белый цвет;
8. Черный цвет – последняя программа.
Программы переключаются с помощью небольшой черной, утопленной в левую грань корпуса программатора, кнопки. Кнопку пальцем нажимать неудобно – лучше использовать тонкий предмет, на подобии стилуса.
Такой тест возможен только через VGA выход программатора – через HDMI выход сигнал не генерируется.
В программаторе RT809F предусмотрен разъем, обозначенный VGA IN. Используя разъем обозначенный VGA IN как вход, а разъем обозначенный VGA ISP как выход можно пропускать через программатор VGA сигнал транзитом.
В комплекте с программатором идет два DVD диска с драйверами, программным обеспечением, описанием – все на китайском языке. В реальности, диски не так бесполезны, как кажется, они доверху забиты различными прошивками к телевизорам, мониторам и еще много и непонятно к чему. Маркировка прошивок прописана латиницей так, что вполне вероятно, Вы найдете там нужные данные.
Питание программатора осуществляется от USB порта компьютера.

Характеристики:

модель: RT809F;
контактов на ZIF панели: 16;
поддержка микроконтроллеров: AVR, ATMEGA, Attiny, PIC, AT90 и серии AT89S;
поддержка памяти: EEPROM, Flash, 24, 25, 26, 93, 95;
выходы программатора: VGA, HDMI;
входы программатора: VGA;
ПО работает с ОС: Win 2000/Win XP/ Win 2003/Win 2008/Win Vista/Win 7, как 32 разрядными, так и 64 разрядными;
интерфейсы программатора: ICSP, I2C, UART, JTAG;
специальные возможности ПО: Smart Identify SmartID, Auto ISP;
напряжение питания: 5В;
размеры программатора: 103 х 50 х 27 мм;
вес программатора: 81 г;
длина кабеля VGA: 32 см;
длина кабеля USB тип A – USB тип B: 125 см;
длина кабеля ICSP: 15 см;
размеры упаковки: 120 х 125 х 70 см;
вес комплекта: 370.

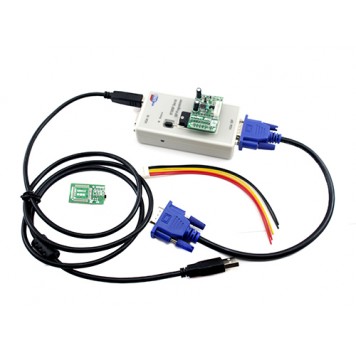

Комплект поставки:

• SPI ICSP программатор RT809F VGA HDMI универсал;
• кабель USB тип A – USB тип B;
• кабель VGA папа – VGA папа;
• кабель для ICSP программирования;
• переходник DIP8 – SOIC8 150 mil (сокет);
• переходник DIP16 – SOIC16 150 mil (сокет);
• переходник DIP8 – SOIC8 200-209 mil (сокет);
• переходник DIP8 – SOIC8 300 mil (сокет);
• SOIC8 SOP8 адаптер зажим для USB программатора;
• переходник RT-SOP8-A;
• переходник KB9012;
• переходник DIP16 – SOP8/SOP16, MSOP8/SSOP16;
• DVD диск – 2шт.
