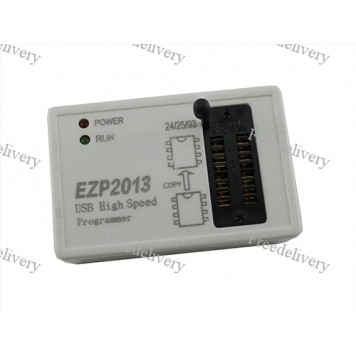

USB программатор EZP2013 24 25 93 EEPROM, 25 FLASH, копия SkyPRO

USB программатор EZP2013 аналог программаторов EP01 и SkyPRO используется для программирования (прошивки) и чтения, EEPROM и SPI FLASH памяти 24, 25 и 93 серий и других.
Также программатор может использоваться для т.н. оффлайн копирования прошивки с одной микросхемы на другую (без участия компьютера). EEPROM и SPI FLASH память используется в: BIOS материнских плат компьютеров и ноутбуков, видеокартах, мультимедийных плеерах, телевизорах, жидкокристаллических дисплеях, маршрутизаторах, игровых приставках, ресиверах и т.д.
Перед использованием программатора EZP2013 нужно подключить его к компьютеру с помощью кабеля USB тип A – USB тип B длиной 1 м, который входит в комплект поставки. После подключения на корпусе программатора загорится красный светодиод, обозначенный Power. Программатор будет работать с USB по спецификации 1.1 на скорости до 12 Мбит/с.
После подключения программатора нужно установить на компьютер драйвера и программное обеспечение для работы. Драйвера и программное обеспечение к программатору находятся на CD диске, который входит в комплект поставки. Но на диске старые версии драйверов и программного обеспечения. Самые новые версии драйверов и программного обеспечения будут прикреплены в конце описания в архиве Drivers and Software for EZP2013.zip.
Для установки драйверов и программного обеспечения нужно запустить исполняемый файл ep01_1.2.0.5.exe и следовать указаниям мастера установки. В процессе выбора места установки и т.п. нужно обязательно поставить птичку Install Driver. Процесс установки займет около 5 минут, после чего EZP2013 определится в диспетчере устройств операционной системы как EP01. Также установится программа EP01 версии 1.2.0.5 для работы с программатором.
Далее нужно обновить прошивку программатора. Для этого нужно: скачать архив Firmware for EZP2013.zip с последней версией прошивки, распаковать из архива файл ep01_fw_1.2.0.3.upf, запустить программу EP01, выбрать лепесток HELP и пункт Update Firmware. После этого появится диалоговое окно с запросом выбора файла прошивки, нужно выбрать файл ep01_fw_1.2.0.3.upf и подтвердить выбор. После подтверждения выбора начнется процесс установки прошивки. Если прошивка прошла успешно, внизу окна программы EP01 будет надпись «Ready… Device is connected!». Архив Firmware for EZP2013.zip будет прикреплен в конце описания.
Драйвера и программное обеспечение совместимы с операционными системами семейства Windows 2000 / XP / 2003 / 2008 / VISTA / 7 / 8 как с 32- так и 64-битными.
Перед программированием (прошивкой) нужно запустить и настроить программное обеспечение Xgpro. Руководство пользователя находится в конце описания.
Теперь можно приступать к программированию. Если вы будете программировать микросхему на ZIF панели программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микросхемы. Необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему. ZIF панель программатора имеет нулевое усилие и 16 контактов.
Если нужно программировать микросхемы, исполненные в корпусе SOP8 или SOP16, в комплекте с программатором предусмотрено два переходника DIP8 – SOP8/SOP16. Переходники устанавливаются в ZIF панель программатора по ключу, как изображено на пиктограммах, которые есть на корпусах переходников. Микросхемы на переходники устанавливаются с помощью пайки или с помощью аккуратного закрепления ножек микросхемы механическим путем (крокодилом, прищепкой и т.п.). Во время записи/считывания микросхемы на корпусе программатора будет мигать зеленый светодиод RUN.
Полный список поддерживаемых микросхем будет прикреплен в конце описания.
Программатор EZP2013 имеет функцию оффлайн копирования прошивки с одной микросхемы на другую без участия компьютера. Для этого в комплекте с программатором предусмотрен адаптер питания.
Адаптер питания: модель JS-201; входное напряжение 100 – 240 В переменного тока с частотой 50 – 60 Гц, выходное напряжение 5 В и 350 мА постоянного тока; вилка американского типа (плоская), есть переходник для евровилки; выход адаптер питания исполнен в виде гнезда USB тип A.
Для использования этой функции оффлайн копирования  без участия компьютера нужно сначала установить две микросхемы так, как изображено на корпусе программатора. Копирование будет проводиться с «нижней» микросхемы на «верхнюю». Для активации функции копирования нужно соединить адаптер питания JS-201 и кабель USB тип A – USB тип B, включить адаптер в сеть переменного тока, стороной кабеля USB тип B включить в программатор. После этого должен загореться красный светодиод POWER. Если копирование пошло, начнет мигать зеленый светодиод RUN.
Программатор является не лицензированной копией, потому категорически запрещается обновлять его прошивку по интернету! Иначе программатор может выйти из строя.

Характеристики:

модель: EZP2013;
аналог программаторов: EP01 и SkyPRO;
совместим с операционными системами: Windows 2000 / XP / 2003 / 2008 / VISTA / 7 / 8 как с 32- так и 64-битными;
программирует EEPROM и SPI FLASH: 24, 25 и 93 серии и другие;
ZIF панель: 16-ти контактная с нулевым усилением;
светодиодная индикация: питания, программирования;
рабочее напряжение: 5 В постоянного тока;
подключение к компьютеру: кабель USB тип A – USB тип B;
программатор работает с USB по спецификации: 1.1;
скорость обмена данными по USB: до 12 Мбит/с;
размеры программатора: 70 х 45 х 18 мм;
размеры упаковки: 150 х 105 х 55 мм;
вес комплекта: 165 г.

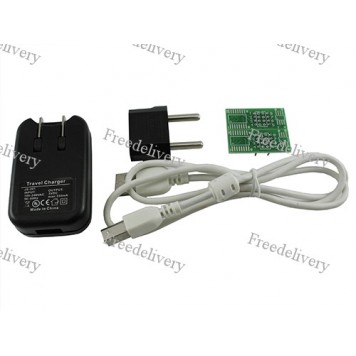

Комплект поставки:

• USB программатор EZP2013 24 25 93 EEPROM, 25 FLASH, копия SkyPRO в упаковке;
• Кабель USB тип A – USB тип B;
• Адаптер питания;
• Переходник на евровилку;
• CD диск;
• Переходник DIP8 – SOP8/SOP16 – 2 шт.

Официальная страница на сайте производителя.
Список поддерживаемых микросхем.
Программное обеспечение и драйвера.
Прошивка для программатора EZP2013.
Руководство пользователя на английском языке.
