USB программатор K150 ICSP для PIC-контроллеров

USB программатор K150 используется для программирования и отладки приложений PIC микроконтроллеров.
Для использования USB программатора K150 ICSP для PIC-контроллеров нужно подключить его к компьютеру через кабель USB тип А – USB тип В. Компьютер должен определить новое внешнее USB устройство и начнется процесс поиска и установки драйверов. Если ваша операционная система не смогла установить драйвера, это нужно сделать самостоятельно. На программаторе должен гореть красный светодиод обозначенный L3. Потом на компьютер нужно установить программное обеспечение для управления программатором и процессом программирования (например, хорошо подойдет программа DIY K150, но есть и другие аналоги).
Если вы будете программировать микроконтроллер на ZIF панели  программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микроконтроллера. Необходимо отсоединить микроконтроллер, который собираетесь программировать, от конечного устройства и установить его по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микроконтроллер.
Если вы будете программировать микроконтроллер через ICSP разъем, то нужно установить коннектор ICSP шлейфа до упора в ICSP гнездо программатора, а другой коннектор шлейфа подключить к ICSP разъему конечного устройства.
Включаем на компьютере среду программирования и приступаем к работе. Во время программирования будет мерцать светодиод обозначенный L1.

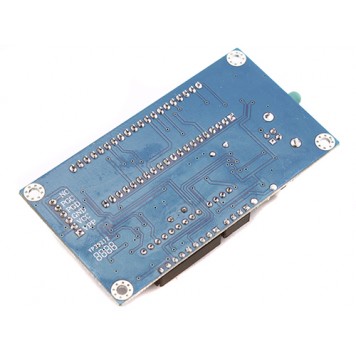

Программатор можно закрепить на плоской поверхности с помощью монтажных стоек и шурупов, которые идут в комплекте. Для этого на плате предусмотрено четыре отверстия.
Программатор поддерживает, PIC микроконтроллеры, которые имеют до 40 контактов:

• 10 Series: PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222;
• 12C Series: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12C671, PIC12C672, PIC12CE518, PIC12CE519, PIC12CE673, PIC12CE674;
• 12F Series: PIC12F508, PIC12F509, PIC12F629, PIC12F635, PIC12F675, PIC12F683;
• 16C Series: PIC16C505, PIC16C554, PIC16C558, PIC16C61, PIC16C62, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64, PIC16C64A, PIC16C65, PIC16C65A, PIC16C65B, PIC16C66, PIC16C66A, PIC16C67, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16C71, PIC16C71A, PIC16C72, PIC16C72A, PIC16C73, PIC16C73A, PIC16C73B, PIC16C74, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16C710, PIC16C711, PIC16C712, PIC16C716, PIC16C745, PIC16C765, PIC16C773, PIC16C774, PIC16C83, PIC16C84;
• 16F Series: PIC16F505, PIC16F506, PIC16F54, PIC16F57, PIC16F59, PIC16F627, PIC16LF627A, PIC16F627A, PIC16F628, PIC16LF628A, PIC16F628A, PIC16F630, PIC16F631, PIC16F631-1, PIC16F636, PIC16F636-1, PIC16F639, PIC16F639-1, PIC16F648A, PIC16F676, PIC16F677, PIC16F677-1, PIC16F684, PIC16F685, PIC16F685-1, PIC16F687, PIC16F687-1, PIC16F688, PIC16F689, PIC16F689-1, PIC16F690,  PIC16F690-1, PIC16F716, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F737, PIC16F747,  PIC16F767, PIC16F777, PIC16F83, PIC16F84, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16LF873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A;
• 18 Series: PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320, PIC18F2321, PIC18F4210, PIC18F2331, PIC18F2450, PIC18F2455, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2525, PIC18F2550, PIC18F2580, PIC18F2585, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F4220, PIC18F4320, PIC18F6525, PIC18F6621, PIC18F8525, PIC18F8621, PIC18F2331, PIC18F2431, PIC18F4331, PIC18F4431, PIC18F2455, PIC18F2550, PIC18F4455, PIC18F4550, PIC18F4580, PIC18F2580, PIC18F2420, PIC18F2520, PIC18F2620, PIC18F6520, PIC18F6620, PIC18F6720, PIC18F6585, PIC18F6680, PIC18F8585, PIC18F8680.

Управление программатором осуществляется с компьютера управляющими программами, например DIY K150.

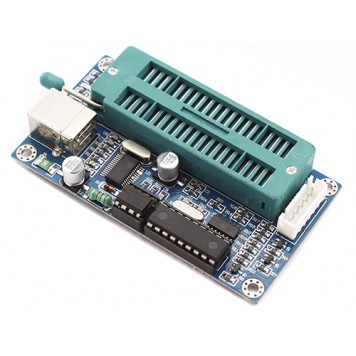

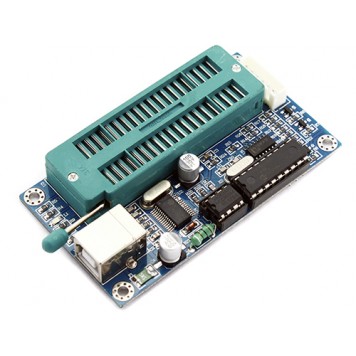

Программатор K150 ICSP для PIC-контроллеров имеет три разъема – для подключения к компьютеру, подключения микроконтроллера и для подключения ICSP шлейфа:

• для подключения программатора к компьютеру используется стандартный USB интерфейс с разъемом USB тип В;
• для подключения микроконтроллеров используется 40 - контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
• для подключения к программатору внешних устройств по ISP интерфейсу используется 6 контактный ICSP разъем. Обозначение контактов  NC, PGC, PGD, GND, VCC, VPP.

Питание USB программатора K150 ICSP для PIC-контроллеров осуществляется от компьютера через кабель USB тип А – USB тип В или от блока питания с напряжением 5 В.

Характеристики:

модель K150;
программатор собран на микроконтроллере PIC16F628A;
подходит для программирования PIC микроконтроллеров в 6, 8, 14, 20, 28, 40 – выводных корпусах;
совместим с операционными системами Windows 98, Windows2000/NT, Windows XP/Windows 7, Win7 64Bit;
40 - контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
6 контактный ICSP разъем для подключения к программатору внешних устройств по ISP (внутрисхемное программирование) интерфейсу;
светодиодная индикация питания и программирования;
рабочее напряжение 5 В постоянного тока;
на плате установлен кварц на 6 МГц;
длинна ICSP шлейфа 20 см;
длина кабеля USB тип А – USB тип В: 1 м;
размеры (Д х Ш х В): 85 х 48 х 15 мм;
вес комплекта 110 г.

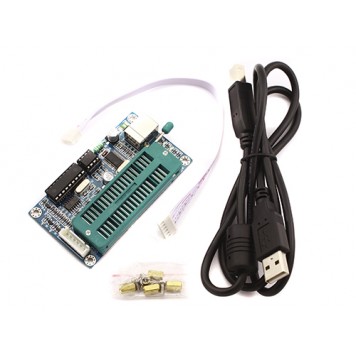

Комплект поставки:

• USB программатор K150 ICSP для PIC-контроллеров в антистатической упаковке;
• кабель USB тип А – USB тип В;
• ICSP шлейф;
• комплект из 4 монтажных стоек и 4 шурупов к ним.
