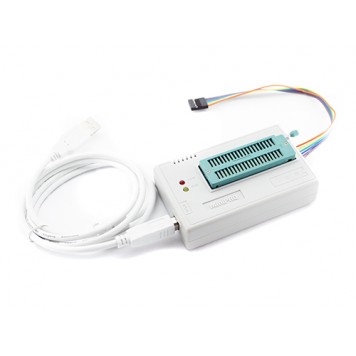

USB программатор MiniPro TL866A + адаптеры 10 в 1

USB программатор MiniPro TL866A используется для программирования (прошивки), считывания или тестирования многих типов микросхем и микроконтроллеров от различных производителей. На данный момент программатор поддерживает более 13 тыс микросхем и микроконтроллеров. Это параллельные ROM микросхемы  серий 26/27/28/29/37/39/49/50, EPROM 26/27/37 серий, FLASH 28/29/39/49/Intel82/ST M50/TC58 серий, EEPROM 24C/85C/25/26/45/95/93C/ST M35080 серий; микроконтроллеры PIC, MCS-51 Atmel/Intel/Philips-NXP, AVR  ATMEGA/ATtiny/ AT90XXX, SST SST89E,F,Cxx/SST89Vxx, SyncMOS SM89/SM79/SM59/SM39, Winbond W78E5xx, микросхемы PLD, GAL и другие. Осуществляет функциональное тестирование микросхем SRAM, ТТЛ 54/74 и КМОП 40хх серий.
Использование программатора MiniPro TL866A:
Сначала нужно установить на компьютер программы и драйвера для работы с программатором. Программы и драйвера идут в комплекте с программатором на CD диске. Также программы и драйвера можно скачать: англоязычная программа, русскоязычная программа, драйвера.
Следующий шаг - подключение к компьютеру. Программатор подключается к компьютеру с помощью кабеля USB тип A – USB тип B. Программатор будет работать с USB по спецификации USB 1.1 на скорости 12 Мбит/с.

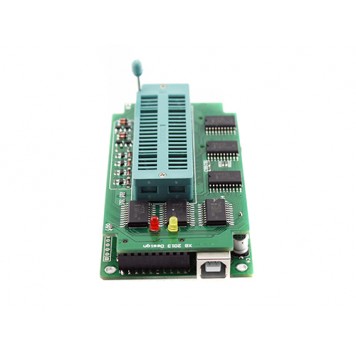

После подключения к компьютеру на программаторе должны загореться два светодиода: красный (горит) – напряжение питания, желтый (мерцает) – передача данных. При подключении программатора операционная система компьютера должна автоматически определить устройство и начать установку драйверов при условии, что драйвера были установлены предварительно. Если драйвера не начали устанавливаться автоматически, то нужно это сделать вручную самостоятельно с помощью диспетчера оборудования операционной системы.
Перед программированием (прошивкой) нужно запустить и настроить программное обеспечение к программатору. Инструкцию по работе с программным обеспечением можно скачать здесь или здесь.
Программное обеспечение работает с операционными системами  Win 2000/Win XP/WIN 2003/WIN 2008/WIN Vista/Win7,  как 32 разрядными, так и 64 разрядными.

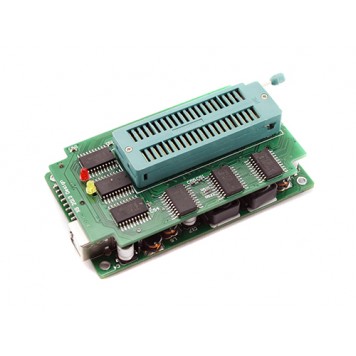

Теперь можно приступать к программированию. Если вы будете программировать микросхему на ZIF панели  программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микросхемы. Необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему.

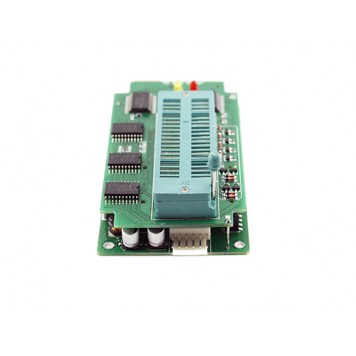

Если вы будете программировать микросхему через ICSP (In Circuit Serial Programming, внутрисхемное программирование) разъем, нужно подключить к программатору 6-проводниковый кабель, который идет в комплекте. Кабель нужно подключать белым коннектором 2510 KF 6P к программатору, а коннектором BLS-6 к ICSP разъему программируемой микросхемы.

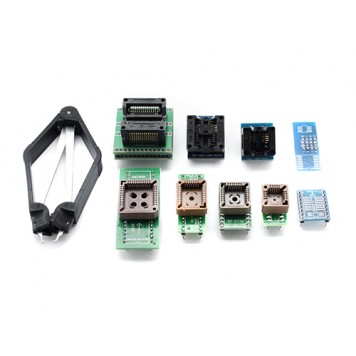

Если нужно запрограммировать микросхемы, исполненные в корпусах PLCC или SOP, можно использовать 9 переходников, которые идут в комплекте с программатором:

• DIP8 – SOP8/SOP16
• DIP16 – SOP8/SOP16, MSOP8/SSOP16 (в разобранном виде)
• DIP8 – SOP8 (cокет 150 милов)
• DIP8 – SOP8 (cокет 200 – 208 милов)
• DIP28 – SOP28 (cокет 300 милов)
• DIP40 – PLCC44 (возможность демонтажа микросхемы с помощью PLCC экстрактора)
• DIP32 – PLCC32 (возможность демонтажа микросхемы с помощью PLCC экстрактора)
• DIP24 – PLCC28 (возможность демонтажа микросхемы с помощью PLCC экстрактора)
• DIP20 – PLCC20 (возможность демонтажа микросхемы с помощью PLCC экстрактора)

Использование переходников: все переходники устанавливаются в ZIF панель программатора по ключу, как изображено на пиктограммах, которые есть на корпусах переходников. Микросхемы в переходники без сокетов устанавливаются с помощью пайки или с помощью аккуратного закрепления ножек микросхемы механическим путем (крокодилом, прищепкой и т.п.). Для использования переходников с сокетами нужно нажать на верхнюю часть сокета, вставить по ключу микросхему и отпустить верхнюю часть сокета для закрепления микросхемы.
В комплекте с программатором идет инструмент для извлечения микросхем, исполненных в корпусе PLCC (PLCC Extractor) модели WJ-368. Он предназначен для безопасной установки и извлечения микросхем, исполненных в корпусе PLCC из безпаечных PLCC переходников со специальными пазами.
Список поддерживаемых микросхем и микроконтроллеров.
Питание программатора MiniPro TL866A осуществляется от USB порта компьютера. Потребляемый ток от USB порта в процессе программирования – 20 мА, а в режиме чтения - 7 мА.

Характеристики:

модель: MiniPro TL866A;
поддерживаемые микросхемы и микроконтроллеры: более 13 тыс;
поддерживаемые типы микросхем и микроконтроллеров: ROM, EPROM, EEPROM, FLASH, AVR, PIC, PLD, GAL, PAL;
подключение к компьютеру через кабель: USB тип A – USB тип B;
программатор совместим с операционными системами: Win 2000 / Win XP / WIN 2003 / WIN 2008 / WIN Vista / Win7, как 32 разрядными, так и 64 разрядными;
40 – контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
6-контактный ICSP разъем;
светодиодная индикация: питания, обмена данными;
программатор работает с USB по спецификации: 1.1;
скорость обмена данными по USB: до 12 Мбит/с;

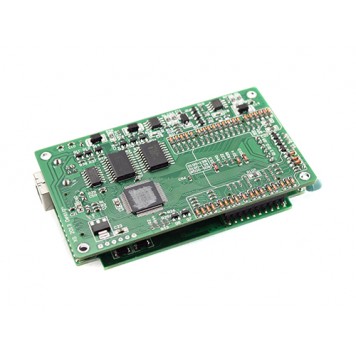

низкое энергопотребление программатора за счет сборки на: SMD элементах;
защита от: перенапряжения, перегрузки по току;
программатор  оснащен: функцией  проверки и обновления встроенной аппаратной прошивки;
функция самотестирования;
потребляемый ток от USB порта: в процессе программирования – 20 мА, в режиме чтения 7 мА;
габаритные размеры (Д х Ш х В): 100 х 60 х 25 мм;
вес комплекта: 357 г.

Комплект поставки:

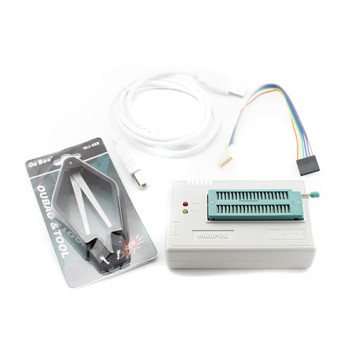

• USB программатор MiniPro TL866A + адаптеры 10 в 1 в заводской упаковке;
• CD диск с драйверами и программами;
• Кабель USB тип A – USB тип B;
• инструмент для извлечения микросхем, исполненных в корпусе PLCC (PLCC Extractor) модель WJ-368;
• кабель 2510 KF 6P – BLS-6;
• переходник DIP8 – SOP8/SOP16;
• переходник DIP16 – SOP8/SOP16, MSOP8/SSOP16 (в разобранном виде);
• переходник DIP8 – SOP8 (cокет 150 милов);
• переходник DIP8 – SOP8 (cокет 200 – 208 милов);
• переходник DIP28 – SOP28 (cокет 300 милов);
• переходник DIP40 – PLCC44 (возможность демонтажа микросхемы с помощью PLCC экстрактора);
• переходник DIP32 – PLCC32 (возможность демонтажа микросхемы с помощью PLCC экстрактора);
• переходник DIP24 – PLCC28 (возможность демонтажа микросхемы с помощью PLCC экстрактора);
• переходник DIP20 – PLCC20 (возможность демонтажа микросхемы с помощью PLCC экстрактора).
