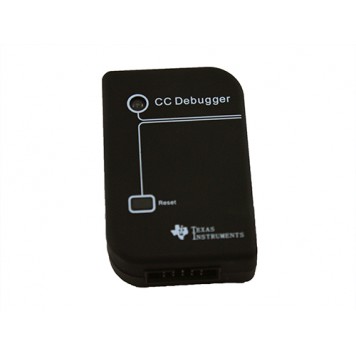

USB программатор отладчик CC-DEBUGGER RF SoC Texas Instruments 8051

USB программатор отладчик CC-DEBUGGER RF SoC Texas Instruments 8051 используется для программирования флэш-памяти и отладки радиочастотных однокристальный систем (SoC) CCxxxx 8051 от Texas Instruments.
Для этих целей используется программное обеспечение для операционных систем семейства Windows: SmartRF, Flash Programmer от Texas Instruments, IAR Embedded Workbench для 8051 от IAR Systems и PurePath Wireless Configurator.
Перед использованием программатора CC-DEBUGGER нужно установить драйвера для операционной системы семейства Windows. Ссылка на скачивание драйверов будет прикреплена в конце описания. Драйвера и программное обеспечение совместимы с операционными системами Windows 2000/ XP SP2 SP3 32-bit/ Vista 32 & 64-bit/ 7 32 & 64-bit.
Программатор CC-DEBUGGER подключается к компьютеру с помощью кабеля USB тип A – miniUSB тип B длиной 1 м, который входит в комплект поставки.
Для подключения к отладочным разъемам используется шлейф длиной 170 мм со штекерами 10P «мама» шагом между контактами 2,54 мм. Первый провод шлейфа маркирован красным цветом.
Распиновка разъема программатора CC-DEBUGGER:

Программатор CC-DEBUGGER подходит для следующих чипов:
Программирование и отладка SoC на основе ядра 8051 от Texas Instruments:

• CC1110, CC1111, CC2430, CC2431, CC2510, CC2511, CC2530, CC2531, CC2533, CC2540, CC2541, CC2543, CC2544, CC2545;

Управление трансиверами из SmartRFStudio:

• CC1120, CC1121, CC1125, CC1175,CC1101, CC110L, CC113L, CC115L, CC2520;

Конфигурирование CC85xx с  применением PurePathWirelessConfigurator:

• CC8520, CC8521, CC8530, CC8531.

Минимальное питание программируемой микросхемы 1,2 В, максимальное – 3,6 В. Максимальный выходной ток программатора 200 мА.
Программатор хоть и является аналогом CC-DEBUGGER, но поддерживает онлайн-обновление и обновление через SmartRF. Также программатор поддерживает внутрисхемное программирование, для этого на плате программатора есть ICSP интерфейс.
Подробное описание способов обновления находится в руководстве пользователя, которое будет прикреплено в конце описания.

Характеристики:

модель: аналог CC-DEBUGGER;
собран на чипе: CC2511-F32;
для отладки чипов: SoC CCxxxx 8051;
совместимые операционные системы: Windows 2000/ XP SP2 SP3 32-bit/ Vista 32 & 64-bit/ 7 32 & 64-bit;
совместимое программное обеспечение: SmartRF, Flash Programmer от Texas Instruments, IAR Embedded Workbench для 8051 от IAR Systems и PurePath Wireless Configurator;
габариты: 60 x 40 x 20 мм;
вес комплекта: 50 г.

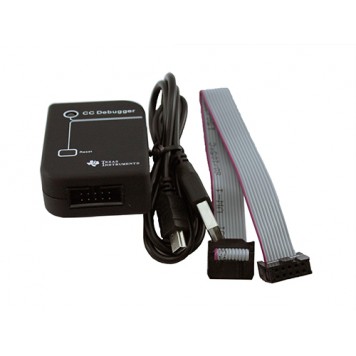

Комплект поставки:

• USB программатор отладчик CC-DEBUGGER RF SoC Texas Instruments 8051;
• Кабель USB тип A – miniUSB тип B;
• Шлейф IDC 10P – 10P.

Руководство пользователя на английском языке.
Драйвера.
Программное обеспечение и документация.
