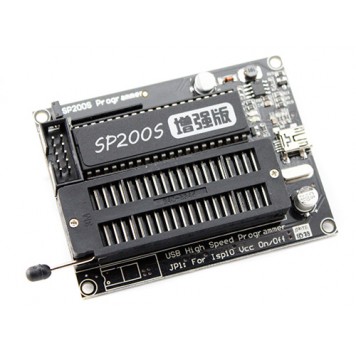

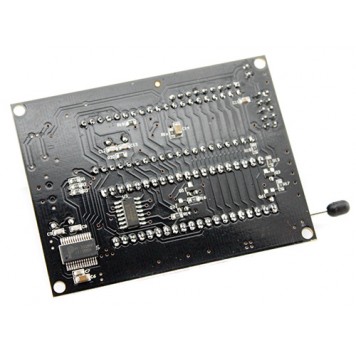

USB программатор SP200S для ATMEL MICROCHIP SST ST

USB программатор SP200S используется для программирования (прошивки), считывания или тестирования многих типов микросхем и микроконтроллеров от различных производителей: ATMEL [MCU/MPU], ATMEL [Serial EEPROM], MICROCHIP [Serial EEPROM], SST [MCU/MPU], ST [Serial EEPROM], WINBOND [MCU/MPU].
Использование программатора SP200S:
Сначала нужно установить на компьютер программы и драйвера для работы с программатором. Программы и драйвера идут в комплекте с программатором на CD диске. Следующий шаг подключение к компьютеру. Программатор подключается к компьютеру с помощью кабеля USB тип A – Mini-USB тип B. Программатор будет работать с USB по спецификации USB 1.1 на скорости 12 Мбит/с. После подключения к компьютеру на программаторе должны загореться два светодиода: красный LD1 (горит) – напряжение питания, синий (мигнуть один раз) – передача данных.
При подключении программатора операционная система компьютера должна автоматически определить устройство и начать установку драйверов, при условии, что драйвера были установлены предварительно. Если драйвера не начали устанавливаться автоматически, то нужно это сделать вручную самостоятельно с помощью диспетчера оборудования операционной системы. Драйвера идут в комплекте с программатором на CD диске.
Перед программированием (прошивкой) нужно запустить и настроить программное обеспечение к программатору. Производитель рекомендует программу Willar Programmer. Программное обеспечение и инструкция по работе с ним идут в комплекте с программатором на CD диске.
Программное обеспечение работает с операционными системами Win 2000 / Win XP / WIN 2003 / WIN 2008 / Vista / Win7,  как 32 разрядными, так и 64 разрядными.
Теперь можно приступать к программированию. Если вы будете программировать микросхему на ZIF панели  программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микросхемы. Необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему.
Если нужно запрограммировать микросхемы, исполненные в корпусах PLCC, SOP и т.п. можно использовать разного рода переходники (в комплект поставки не входят).
Если вы будете программировать микросхему через ICSP (In Circuit Serial Programming, внутрисхемное программирование) разъем, нужно подключить к программатору один коннектор 10-проводникового кабеля, а другой коннектор кабеля подключить к ICSP разъему устройства. Кабель идет в комплекте.
Распиновка ICSP разъема:

На плате программатора есть джампер, обозначенный JP1, если он установлен, то на контакт VTG подается напряжение 5 В.
Список поддерживаемых микросхем и микроконтроллеров:
ATMEL [MCU/MPU]
AT89C51  AT89C51@PLCC44  AT89C51@TQFP44  AT89C52
AT89C52@PLCC44  AT89C52@TQFP44  AT89S51  AT89S51@PLCC44
AT89S51@TQFP44  AT89S52  AT89S52@PLCC44  AT89S52@TQFP44
AT89S53  AT89S53@PLCC44  AT89S8252  AT89S8252@PLCC44
AT89C1051  AT89C1051@SOIC20  AT89C2051  AT89C2051@SOIC20
AT89C4051  AT89C4051@SOIC20
ATMEL [Serial EEPROM]
AT93C46  AT93C46@SOIC8  AT93C56  AT93C56@SOIC8
AT93C66  AT93C66@SOIC8  AT24C01  AT24C01@SOIC8
AT24C02  AT24C02@SOIC8  AT24C04  AT24C04@SOIC8
AT24C08  AT24C08@SOIC8  AT24C16  AT24C16@SOIC8
AT24C164  AT24C164@SOIC8  AT24C32  AT24C32@SOIC8
AT24C64  AT24C64@SOIC8
SST [MCU/MPU]
SST89C54  SST89C54@PLCC44  SST89C54@TQFP44  SST89C58
SST89C58@PLCC44  SST89C58@TQFP44  SST89C59  SST89C59@PLCC44
SST89C59@TQFP44  SST89E54RD  SST89E54RD@PLCC44SST89E54RD@TQFP44
SST89E58RD  SST89E58RD@PLCC44 SST89E58RD@TQFP44SST89E554RC
SST89E554RC@PLCC44 SST89E554RC@TQFP44
WINBOND [MCU/MPU]
W78E51  W78E51@PLCC44  W78E51@TQFP44  W78E52
W78E52@PLCC44  W78E52@TQFP44
ATMEL [MCU/MPU]
AT89LS51  AT89LS51@PLCC44  AT89LS51@TQFP44  AT89LS52
AT89LS52@PLCC44  AT89LS52@TQFP44  AT89LS53  AT89LS53@PLCC44
AT89LS53@TQFP44  AT89LS8252  AT89LS8252@PLCC44  AT89C51
AT89C51@PLCC44  AT89C51@TQFP44  AT89C52  AT89C52@PLCC44
AT89C52@TQFP44  AT89C51-5  AT89C51-5@PLCC44  AT89C51-5@TQFP44
AT89C52-5  AT89C52-5@PLCC44  AT89C52-5@TQFP44  AT89S52
AT89S52@PLCC44  AT89S52@TQFP44  AT89S53  AT89S53@PLCC44
AT89S8252  AT89S8252@PLCC44  AT89C1051  AT89C1051@SOIC20
AT89C1051U  AT89C1051U@SOIC20  AT89C2051  AT89C2051@SOIC20
AT89C4051  AT89C4051@SOIC20  ATmega8515@ISP  ATmega8515L@ISP
ATmega88@ISP  ATmega48@ISP  ATmega168@ISP  ATmega16@ISP
ATmega16L@ISP  ATmega8@ISP  ATmega8L@ISP  ATmega8535@ISP
ATmega8535L@ISP  ATtiny2313@ISP  ATtiny2313V@ISP  ATtiny26@ISP
ATtiny26L@ISP  AT89S51  AT89S51@PLCC44  AT89S51@TQFP44
AT89S51@ISP  AT89S52@ISP  AT89LS52@ISP  AT89LS51@ISP
ATMEL [Serial EEPROM]
AT93C46  AT93C46@SOIC8  AT93C57  AT93C57@SOIC8
AT93C56  AT93C56@SOIC8  AT93C66  AT93C66@SOIC8
AT93C46A  AT93C46A@SOIC8  AT93C46C  AT93C46C@SOIC8
AT24C01  AT24C01@SOIC8  AT24C02  AT24C02@SOIC8
AT24C04  AT24C04@SOIC8  AT24C08  AT24C08@SOIC8
AT24C16  AT24C16@SOIC8  AT24C164  AT24C164@SOIC8
AT24C32  AT24C32@SOIC8  AT24C64  AT24C64@SOIC8
AT24C128  AT24C128@SOIC8  AT24C256  AT24C256@SOIC8
MICROCHIP [Serial EEPROM]
93AA46  93AA46@SOIC8  93AA56  93AA56@SOIC8
93AA66  93AA66@SOIC8  93AA46A  93AA46A@SOIC8
93AA46B  93AA46B@SOIC8  93AA46C  93AA46C@SOIC8
93LC46A  93LC46A@SOIC8  93LC46B  93LC46B@SOIC8
93LC46C  93LC46C@SOIC8  93C46A  93C46A@SOIC8
93C46B  93C46B@SOIC8  93C46C  93C46C@SOIC8
93AA56A  93AA56A@SOIC8  93AA56B  93AA56B@SOIC8
93AA56C  93AA56C@SOIC8  93LC56A  93LC56A@SOIC8
93LC56B  93LC56B@SOIC8  93LC56C  93LC56C@SOIC8
93C56A  93C56A@SOIC8  93C56B  93C56B@SOIC8
93C56C  93C56C@SOIC8  93AA66A  93AA66A@SOIC8
93AA66B  93AA66B@SOIC8  93AA66C  93AA66C@SOIC8
93LC66A  93LC66A@SOIC8  93LC66B  93LC66B@SOIC8
93LC66C  93LC66C@SOIC8  93C66A  93C66A@SOIC8
93C66B  93C66B@SOIC8  93C66C  93C66C@SOIC8
93AA76  93AA76@SOIC8  93AA86  93AA86@SOIC8
93C76  93C76@SOIC8  93C86  93C86@SOIC8
93LC76  93LC76@SOIC8  93LC46  93LC46@SOIC8
93LC56  93LC56@SOIC8  93LC66  93LC66@SOIC8
24AA00  24AA00@SOIC8  24LC00  24LC00@SOIC8
24C00  24C00@SOIC8  24AA01  24AA01@SOIC8
24LC01B  24LC01B@SOIC8  24AA014  24AA014@SOIC8
24C01B  24C01B@SOIC8  24C01C  24C01C@SOIC8
24AA02  24AA02@SOIC8  24LC02B  24LC02B@SOIC8
24AA024  24AA024@SOIC8  24AA025  24AA025@SOIC8
24C02B  24C02B@SOIC8  24C02C  24C02C@SOIC8
24C04A  24C04A@SOIC8  24AA04  24AA04@SOIC8
24LC04B  24LC04B@SOIC8  24AA08  24AA08@SOIC8
24C08B  24C08B@SOIC8  24AA08B  24AA08B@SOIC8
24LC08B  24LC08B@SOIC8  24C16B  24C16B@SOIC8
24AA16  24AA16@SOIC8  24AA164  24AA164@SOIC8
24AA174  24AA174@SOIC8  24LC164  24LC164@SOIC8
24LC174  24LC174@SOIC8  24LC16B  24LC16B@SOIC8
24C32  24C32@SOIC8  24AA32  24AA32@SOIC8
24AA32A  24AA32A@SOIC8  24LC32  24LC32@SOIC8
24LC32A  24LC32A@SOIC8  24C32A  24C32A@SOIC8
24AA64  24AA64@SOIC8  24LC64  24LC64@SOIC8
24FC32  24FC32@SOIC8  24FC65  24FC65@SOIC8
24AA128  24AA128@SOIC8  24LC128  24LC128@SOIC8
24FC128  24FC128@SOIC8  24AA256  24AA256@SOIC8
24LC256  24LC256@SOIC8  24FC256  24FC256@SOIC8
SST [MCU/MPU]
SST89C54  SST89C54@PLCC44  SST89C54@TQFP44  SST89C58
SST89C58@PLCC44  SST89C58@TQFP44  SST89C59  SST89C59@PLCC44
SST89C59@TQFP44  SST89E54RD  SST89E54RD@PLCC44  SST89E54RD@TQFP44
SST89E58RD  SST89E58RD@PLCC44  SST89E58RD@TQFP44  SST89E516RD
SST89E516RD@PLCC44  SST89E516RD@TQFP44  SST89E554RC  SST89E554RC@PLCC44
SST89E554RC@TQFP44  SST89E564RD  SST89E564RD@PLCC44  SST89E564RD@TQFP44
SST89E554A  SST89E554A@PLCC44  SST89E554A@TQFP44  SST89E52RD
SST89E52RD@PLCC44  SST89E52RD@TQFP44
ST [Serial EEPROM]
M93C46  M93C46@SOIC8  M93C56  M93C56@SOIC8
M93C66  M93C66@SOIC8  M93C76  M93C76@SOIC8
WINBOND [MCU/MPU]
W78E51  W78E51@PLCC44  W78E51@TQFP44  W78E52
W78E52@PLCC44  W78E52@TQFP44  W78E54  W78E54@PLCC44
W78E54@TQFP44  W78E58  W78E58@PLCC44  W78E58@TQFP44
W78E51B  W78E51B@PLCC44  W78E51B@TQFP44  W78E52B
W78E52B@PLCC44  W78E52B@TQFP44  W78E54B  W78E54B@PLCC44
W78E54B@TQFP44  W78IE51  W78IE51@PLCC44  W78IE51@TQFP44
W78IE52  W78IE52@PLCC44  W78IE52@TQFP44  W78IE54
W78IE54@PLCC44  W78IE54@TQFP44  W78LE51  W78LE51@PLCC44
W78LE51@TQFP44  W78LE52  W78LE52@PLCC44  W78LE52@TQFP44
W78LE54  W78LE54@PLCC44  W78LE54@TQFP44  W78LE54C
W78LE54C@PLCC44  W78LE54C@TQFP44
Питание программатора SP200S осуществляется от USB порта компьютера.

Характеристики:

модель: SP200S;
подключение к компьютеру через кабель: USB тип A – Mini-USB тип B;
программатор совместим с операционными системами: Win 2000 /Win XP / WIN 2003 / WIN 2008 / WIN Vista / Win7,  как 32 разрядными, так и 64 разрядными;
40 – контактная ZIF панель с нулевым усилием и ручкой-фиксатором;
10-контактный ICSP разъем;
светодиодная индикация: питания, обмена данными;
программатор работает с USB по спецификации: 1.1;
скорость обмена данными по USB: до 12 Мбит/с;
низкое энергопотребление программатора за счет сборки на: SMD элементах;
защита от:  перенапряжения, перегрузки по току;
программатор  оснащен: функцией  проверки и обновления встроенной аппаратной прошивки;
функция самотестирования;
габаритные размеры (Д х Ш х В): 80 х 60 х 25 мм;
вес комплекта: 95 г.

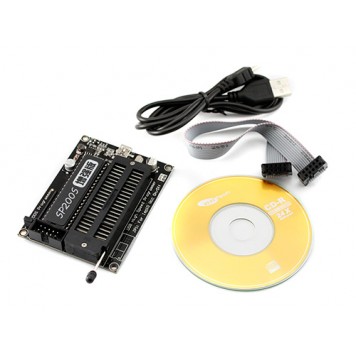

Комплект поставки:

• USB программатор SP200S для ATMEL MICROCHIP SST ST;
• CD диск с драйверами и программами;
• Кабель USB тип A – Mini-USB тип B;
• 10-пиновый кабель.
