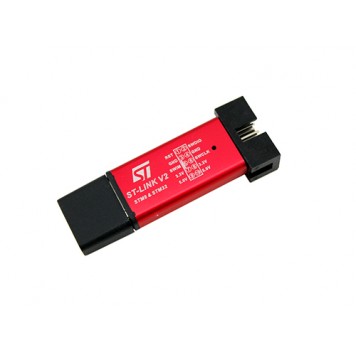

USB программатор ST-LINK V2 STM8 STM32 Cortex-M

USB программатор ST-LINK V2 используется для программирования и отладки микроконтроллеров семейства STM8 и STM32 производителя STMicroelectronics.
Для использования программатора нужно:
1. Скачать и установить драйвера. Драйвера можно скачать на сайте производителя микроконтроллера здесь.
2. Скачать и установить среду программирования и разработки:
для внутрисхемной отладки микроконтроллеров семейства STM8 можно использовать ST Visual Develop – STVD (версии 4.1.0 или более поздней);
Для внутрисхемного программирования микроконтроллеров семейства STM8 можно использовать ST Visual Program – STVP (версии 3.1.0 или более поздней);
для программирования и отладки микроконтроллеров семейства STM32  можно использовать программы: Atollic toolset TrueSTUDIO (не ниже версии 1.0), IAR toolset EWARM (не ниже версии 5.30), Keil toolset ARM-MDK (не ниже версии 3.3) и TASKING или утилиты с официального сайта.
3. Подключение к компьютеру. Программатор подключается напрямую к USB порту компьютера. Программатор будет работать с USB по спецификации USB 2.0 на скорости Full-speed 0,5—12 Мбит/с. При подключении программатора операционная система компьютера должна автоматически определить устройство и начать установку драйверов, при условии, что драйвера были установлены предварительно. Если драйвера не начали устанавливаться автоматически, то нужно это сделать вручную самостоятельно с помощью диспетчера оборудования операционной системы.
4. Перед программированием или отладкой нужно запустить и настроить программное обеспечение к программатору. Инструкцию по работе с программным обеспечением можно прочитать здесь или здесь.
Программное обеспечение работает с операционными системами   Win 2000/Win XP / Win 2003/ Win 2008/ Win Vista/Win7/ Win8,  как 32 разрядными, так и 64 разрядными.
5. Подключить программатор к устройству, которое нужно запрограммировать. Для этого в комплекте с программатором идет 4-х жильный кабель с коннекторами BLS-1 на обоих концах.

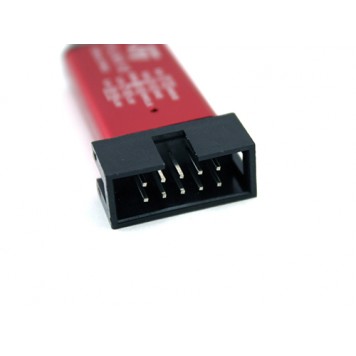

USB программатор ST-LINK V2 имеет 10-пиновый штыревой разъем с расстоянием между контактами 2,54 мм под BLS коннекторы. Программатор может работать по трем интерфейсам: JTAG ( Joint Test Action Group), SWD (Serial Wire Debug), SWIM (Single Wire Interface Module).
Схема распиновки разъема под BLS коннектор нанесена на корпус устройства.
Питание программатора ST-LINK V2 осуществляется от USB порта компьютера.
После подключения к компьютеру на корпусе устройства загорается красный индикатор.

Характеристики:

модель: ST-LINK V2;
программатор собран на микроконтроллере: STM32F103C8T6;
для программирования и отладки микроконтроллеров семейства: STM8 и STM32;
подключение к компьютеру: USB по спецификации USB 2.0 на скорости Full-speed 0,5—12 Мбит/с;
программатор может работать по трем интерфейсам: JTAG ( Joint Test Action Group), SWD (Serial Wire Debug), SWIM (Single Wire Interface Module);
в SWIM интерфейсе регулируется напряжение: от 1,65 В до 5,5 В;
поддерживаемые режимы в SWIM интерфейсе: низкоскоростные 9,7 Кбайт/с  и высокоскоростные 12,8 Кбайт/с;
напряжение программирования по интерфейсам JTAG/SWD: от 1,65 В до 3,6 В;
функция обновления прошивки: DFU (Direct firmware update);
рабочая температура: от 0 до 50°C;
размеры: 57 х 21 х 9 мм;
вес комплекта: 13 г.

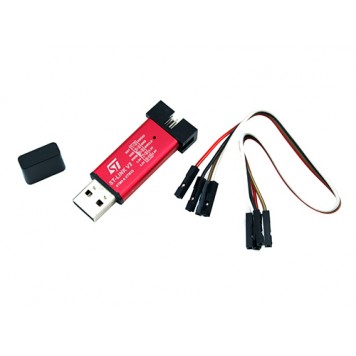

Комплект поставки:

• USB программатор ST-LINK V2 STM8 STM32 Cortex-M;
• 4-х жильный кабель с коннекторами BLS-1 на обоих концах;
