Диоды SMD 70шт 1N4001 1N4004 1N4007 SS14 RS1M US1M SS34

Диоды используются в цепях постоянного и переменного тока для обеспечения односторонней проводимости.
Набор состоит из семи моделей диодов по 10 диодов каждой модели:

• Выпрямительные диоды 1N4001, 1N4004, 1N4007;
• Диоды Шоттки  SS14, RS1M, US1M, SS34.

Выпрямительный диод 1N4001 (M1):

• максимальное обратное напряжение: 50 В;
• максимальный обратный ток: 5 мкА;
• максимальный ток, выпрямленный за полупериод: 1 А;
• емкость перехода: 15 пФ;
• максимальное прямое напряжение: 1 В.

Выпрямительный диод 1N4004 (M4):

• максимальное обратное напряжение: 400 В;
• максимальный обратный ток: 5 мкА;
• максимальный ток, выпрямленный за полупериод: 1 А;
• емкость перехода: 15 пФ;
• максимальное прямое напряжение: 1 В.

Выпрямительный диод 1N4007 (M7):

• максимальное обратное напряжение: 1000 В;
• максимальный обратный ток: 5 мкА;
• максимальный ток, выпрямленный за полупериод: 1 А;
• емкость перехода: 8 пФ;
• максимальное прямое напряжение: 1 В.

Диод Шоттки  SS14:

• максимальное обратное напряжение: 40 В;
• максимальный обратный ток: 500 мкА;
• максимальный ток, выпрямленный за полупериод: 1 А;
• емкость перехода: 110 пФ;
• максимальное прямое напряжение: 0,5 В.

Диод Шоттки  RS1M:

• максимальное обратное напряжение: 1000 В;
• максимальный обратный ток: 5 мкА;
• максимальный ток, выпрямленный за полупериод: 1 А;
• емкость перехода: 15 пФ;
• максимальное прямое напряжение: 1,3 В.

Диод Шоттки  US1M:

• максимальное обратное напряжение: 700 В;
• максимальный обратный ток: 100 мкА;
• максимальный ток, выпрямленный за полупериод: 1 А;
• емкость перехода: 10 пФ;
• максимальное прямое напряжение: 1,3 В.

Диод Шоттки  SS34:

• максимальное обратное напряжение: 40 В;
• максимальный обратный ток: 5 мкА;
• максимальный ток, выпрямленный за полупериод: 3 А;
• емкость перехода: 250 пФ;
• максимальное прямое напряжение: 0,55 В.

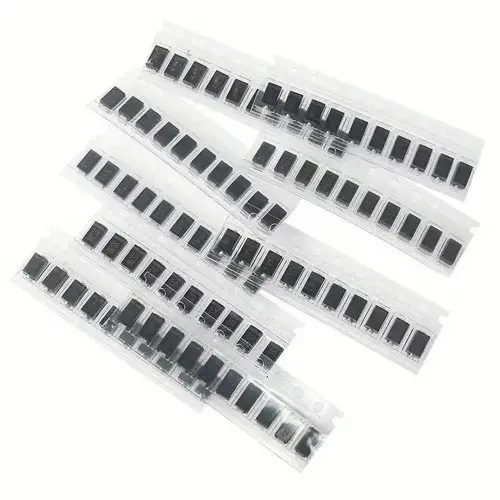

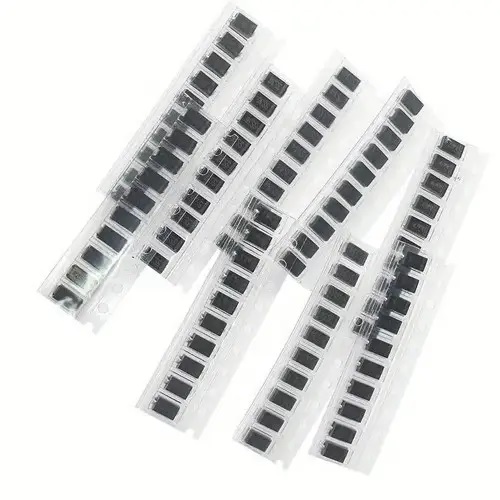

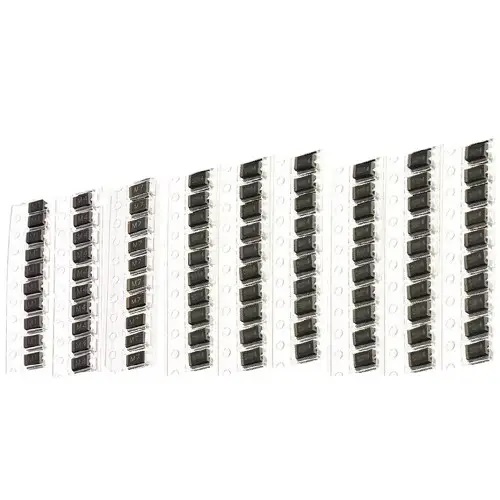

Все диоды поставляются в разрезных лентах и исполнены в корпусе DO-214AC.

Характеристики:

количество в наборе: 70 шт.;
тип корпуса: DO-214AC;
типы диодов: выпрямительные, Шоттки;
модели диодов: 1N4001, 1N4004, 1N4007, SS14, RS1M, US1M, SS34;
вес комплекта: 5 г.
