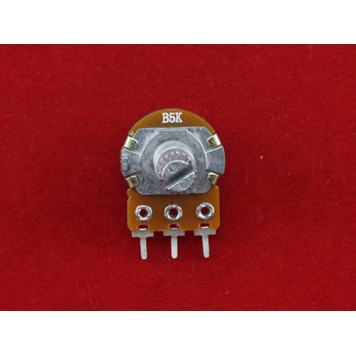

Резистор переменный, потенциометр WH148 B5K линейный 15мм 5кОм

35.00грн.
В наличии
Переменный резистор с линейной характеристикой модель WH148 B5K с максимальным сопротивлением 5 кОм.

Потенциометр WH148 B5K используется в электрических цепях постоянного, переменного и импульсного тока в качестве сопротивления. Способы монтажа: навесной, печатный, на панель.

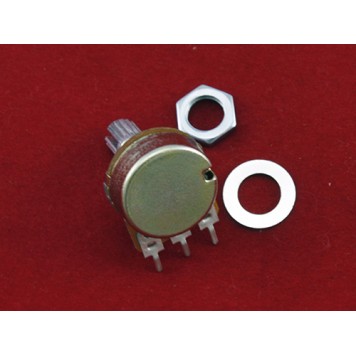

Для монтажа на панель потенциометр имеет метрическую резьбу диаметром 7 мм и шагом 0,75 мм. Для закрепления переменного резистора на панели в комплекте идет шайба и гайка.
Изменение сопротивления переменного резистора осуществляется с помощью поворота ручки. Длина ручки 8 мм, угол поворота ручки 300°.
Потенциометр WH148 B5K имеет три контакта. Между двумя крайними контактами сопротивление постоянное. Между центральным контактом и крайними сопротивление меняется в зависимости от направления и угла поворота ручки резистора. Например, если ручка будет повернута до упора вправо, то между центральным и правым контактами сопротивление будет 0, а между центральным и левым 5 кОм. Если поворачивать ручку влево, то между центральным и правым контактами сопротивление будет пропорционально увеличиваться, а  между центральным и левым – пропорционально уменьшаться. Сумма сопротивлений на обоих плечах будет всегда равна 5 кОм.
Чертеж переменного резистора WH148:
Чертеж переменного резистора WH148

Характеристики:

модель: WH148 B5K;
характеристика: линейная;
максимальное сопротивление: 5 кОм;
номинальная мощность: 0,2 Вт;
максимальное рабочее напряжение: 200 В;
допуск сопротивления: 20%;
габариты (Д х В): 17 х 24 мм;
вес: 6 г.

Дополнительные характеристики максимальное сопротивление: 5 кОм;
номинальная мощность: 0,2 Вт;
максимальное рабочее напряжение: 200 В;
допуск сопротивления: 20%
Страна-производитель товара Китай
Гарантия 1 месяц
