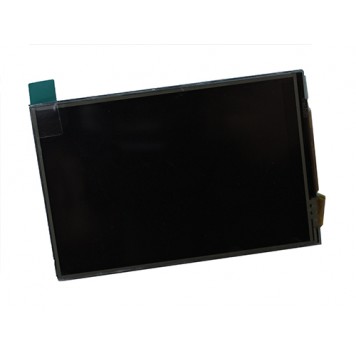

LCD TFT 3.5 дисплей 320x480 тачскрин для Raspberry Pi 2B 3B 3B+

LCD TFT 3.5 дисплей 320x480 тачскрин для Raspberry Pi 2B 3B 3B+ используется для преобразования в графическую информацию сигналов от контроллеров, датчиков или других устройств. Модуль полностью совместим с контроллерами Raspberry Pi: A, A+, B, B+, Pi2B, Pi3B, Pi3B+ и Pi Zero.
Дисплей собран на контроллере XPT2046 с 16-битным цветом, сделан по TFT технологии с соотношением сторон 8:5, имеет резистивный тачскрин, SPI интерфейс, разрешение 320x480, 65536 цветов и LED подсветку. Дисплей адаптирован для работы с операционными системами Raspbian OS и Ubuntu и имеет поддержку программной клавиатуры.
Для использования дисплея нужно модуль соединить с совместимым компьютером Raspberry Pi. Дисплей оснащен двухрядной группой из 26 контактов по 13 контактов в каждой и подключается к выводам общего назначения компьютера Raspberry Pi. Если совместимый Raspberry Pi будет иметь автономное питание, то получиться небольшой полноценный планшетный компьютер. Дисплей может выводить интерфейс операционной системы, фото- и видео файлы.
Далее нужно установить драйвер для корректной работы дисплея. Файл драйвера LCD-show.tar.gz находиться на CD диске, который входит в комплект поставки. Подробная инструкция по установке драйвера будет прикреплена в конце описания.
Также в комплекте поставки есть стилус длиной 87 мм для удобства использования резистивного тачскрина.
Назначение контактов 26-пинового разъема дисплея:

Питание дисплея осуществляется от совместимого компьютера Raspberry Pi.

Характеристики:

контроллер: XPT2046;
совместим с контроллерами Raspberry Pi: A, A+, B, B+, Pi2B, Pi3B, Pi3B+ и Pi Zero;
совместим с операционными системами: Raspbian OS и Ubuntu;
тип дисплея: жидкокристаллический TFT;
диагональ дисплея: 3,5 дюйма;
соотношение сторон: 8:5;
разрешение: 320x480;
цвет: 16-бит;
количество цветов: 65536;
подсветка: LED;
интерфейс: SPI;
тип тачскрина: резистивный;
длина стилуса: 87 мм;
габариты модуля: 85 x 55 x 19 мм;
вес модуля: 50 г;
вес комплекта: 79 г.

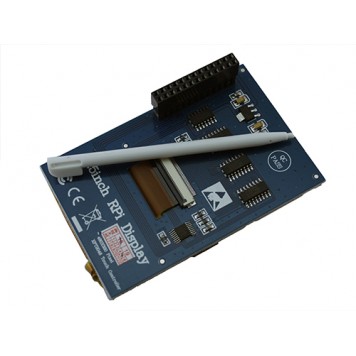

Комплект поставки:

• LCD TFT 3.5 дисплей 320x480 тачскрин для Raspberry Pi 2B 3B 3B+ в упаковке;
• Стилус;
• CD диск с драйвером.

Руководство по установке драйвера.
Статья 1.
Статья 2.
Конфигурирование системы для 3В.
Конфигурирование системы для В+/2В.
