Рация Baofeng GT-3 Mark II 136-174/400-520 МГц

Радиостанции Baofeng GT-3 Mark II относится к профессиональным радиостанциям с хорошей функциональностью и возможностями. За счет встроенного 5 ватного выходного передатчика и цифровой обработки сигнала, рация позволяет выполнять свои функции на достаточно больших расстояниях, в любых погодных и ландшафтных условиях.
Особенности и функции радиостанции Baofeng GT-3 Mark II:

• двух-диапазонный переносной приёмник-передатчик (трансивер) с экраном ЖКИ, с изменяемым цветом подсветки;
• внешний вид разработан совместно с американской компанией SainSonic;
• мощная двухдиапазонная антенна SainSonic INF-641;
• поддержка сигналов DTMF;
• литий-ионная батарея высокой ёмкости;
• модуляция: FM (аналоговая) 16kOF3E / 11kOF3E;
• FM-радио приёмник (65 МГц – 108 МГц);
• поддерживает 105 субтонов “DCS” и 50 субтонов “CTCSS” с возможностью ручной установки;
• функция VOX (передача включается по наличию звука);
• функция Alarm (тревога);
• 128 ячеек памяти;
• широкополосная/узкополосная модуляция;
• большая/малая мощность передатчика;
• программируемый цвет подсветки дисплея и время её включения;
• функция «бипп» на клавиатуре;
• одновременный приём двух разных частот;
• выбираемый шаг изменения частоты: 5 / 6.25 / 12.5 / 25 кГц;
• функция OFFSET (сдвиг частоты для работы с репитерами);
• функция сохранения заряда батареи (SAVE);
• ограничение времени передачи, настраиваемое (функция TOT);
• три режима сканирования частот;
• функция «BCLO» (Busy Channel Lockout) (запрет передачи, если на данной частоте уже идёт передача);
• встроенная функция сканирования субтонов CTCSS/DCS;
• устройство может программироваться через специальный кабель;
• настраиваемый порог работы шумоподавителя (от 0 до 9);
• одновременный приём на разных диапазонах;
• тон окончания передачи;
• совместимость с любыми другими УКВ-рациями (LPD, PMR, KDR, GMRS, FRS и т.д.) различных марок (JJ-Connect, Motorola, Kenwood, Midland, Alan, wouxun, NKT, Puxing, Icom, Yaesu и т.д.);
• встроенный фонарик с функцией мигания, может включаться вместе с сигнализацией;
• блокировка клавиатуры и др. функции.

Радиостанция имеет эргономичную форму, хорошо ложится в ладонь, кнопки управления удобно расположены на корпусе.
Органы управления радиостанции Baofeng GT-3 Mark II:

1. Антенна.
2. Светодиодный фонарик.
3. Регулятор громкости с выключателем питания.
4. ЖКИ экран.
5. Кнопка CALL. Кратковременное нажатие включает/выключает FM радио. Долгое нажатие (более 2 секунд) включает режим Alarm.
6. Кнопка MONI. Кратковременное нажатие включает/выключает фонарь и переключает его режимы работы. Нажатие и удержание отключает шумоподавитель.
7. Кнопка PTT. Переводит радиостанцию в режим передачи.
8. Кнопка VFO/MR. Переводит радиостанцию в режим работы канальный/частотный. Частотный режим: Используется для ручного ввода требуемой частоты. Канальный режим: Используется для ввода номера ячейки памяти с сохранённым каналом.
9. Светодиодный индикатор. Загорается при обнаружении сигнала на частоте и в режиме передачи.
10. Петелька для крепления шнурка.
11. Разъем для подключения гарнитуры или кабеля программирования.
12. Кнопка A/B. Выбор нижней или верхней рабочей частоты на экране.
13. Кнопка BAND. Смена диапазона частот 136-174/400-480 МГц в режиме радиостанции  и 65-75/78-108 МГц в режиме FM радио. Нажатие данной клавиши в момент передачи выдаёт в эфир вызывной тон 1750 Гц (для работы с радиолюбительскими репитерами).
14. Цифровая клавиатура.
15. Динамик/микрофон.
16. Аккумулятор.
17. Контакты аккумулятора.

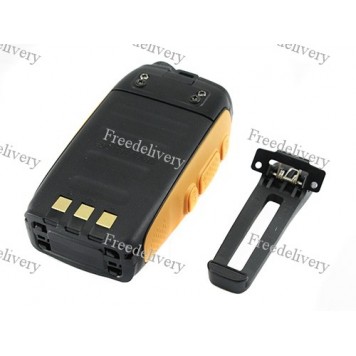

18. Кнопка извлечения аккумулятора.
19. Клипса.
Символы на экране радиостанции Baofeng GT-3 Mark II:

На изображении показаны все сегменты экрана. Каждый сегмент загорается при включении определённой функции.
Меню радиостанции Baofeng GT-3 Mark II.
Меню радиостанции содержит много различных пунктов, отвечающих за настройку режимов её работы.
Для включения меню настроек нажмите клавишу [MENU]. Перейдите к требуемому пункту меню с помощью клавиш [вниз] и [вверх]. Для изменения выбранной опции ещё раз нажмите клавишу [MENU]. Выберите требуемое значение опции с помощью клавиш [вниз] и [вверх]. Сохраните установку, нажав клавишу [MENU].
Пункты меню радиостанции Baofeng GT-3 Mark II:

• SQL - Порог открытия шумоподавителя. Возможные значения от 0 до 9.  Шумоподавитель отключает динамик в отсутствии сигнала на частоте. При правильно установленном пороге шумоподавителя вы услышите только полезные сигналы и это значительно снизит энергопотребление. Рекомендуемый уровень 5;
• STEP - Шаг изменения частоты в частотном режиме при сканировании или нажатии клавиш [вниз] и [вверх];
• TXP - Мощность передатчика. Возможные значения: HIGH – большая (около 4 Ватт), LOW – малая (около 1 Ватт). При малой мощности на экране отображается индикация «L». Можно переключать с помощью клавиши [#] на клавиатуре;
• SAVE - Режим энергосбережения. Отображает количество циклов «сна» относительно циклов «работы»: 1:1, 2:1, 3:1, 4:1. Чем больше значение, тем дольше проработает батарея. Возможные значения: OFF, 1, 2, 3, 4. Если включен, то при появлении сигнала на частоте вначале может теряться полсекунды-секунда (одно-два слова);
• VOX - голос, при котором будет начинать работать передача. При включении на экране отображается индикация «VOX»;
• W/N - Вид модуляции: широкополосная WIDE (25 кГц), узкополосная NARR (12.5 кГц). При узкополосной модуляции на экране отображается индикация «N»;
• ABR - Время работы подсветки экрана, секунд. Также время, по истечении которого радиостанция вернётся в режим FM-радио, после прерывания получением сигнала на рабочей частоте;
• TDR - Приём двух частот, приёмников A и B, одновременно. Приёмник, на частоте которого последним был приём, становится активным. При включении данной функции на экране отображается индикация «S»;
• BEEP - Звуковое подтверждение нажатий клавиш;
• TOT - Временное ограничение непрерывной передачи. Ограничивает время, в течение которого радиостанция ведёт передачу непрерывно. Возможные значения: 15 – 600 сек;
• R-DSC - Задаёт субтон DCS (цифровой) на приём. Звук будет слышен, только если партнёр ведёт передачу с таким же субтоном на передачу;
• R-CTCS - Задаёт субтон CTCSS (аналоговый) на приём. Аналогично предыдущему;
• T-DCS - Задаёт субтон DCS (цифровой) на передачу. Партнёр будет слышать звук, только если данный субтон совпадёт с тем, который установлен у него на приём;
• T-CTCS - Задаёт субтон CTCSS (аналоговый) на передачу. Партнёр будет слышать звук, только если данный субтон совпадёт с тем, который установлен у него на приём;
• VOICE - Голосовое подтверждение нажатия клавиш. ENG/CHI/OFF – Агнл/Кит/Выкл;
• ANI - Автоматическое определение по номеру. Отображает специальный ANI-код, который программируется с компьютера. Нельзя изменить вручную. Данный код передаётся в эфир, когда активируется функция ALARM и в меню AL-MOD установлено значение CODE;
• DTMFST - Слышимость DTMF тонов при их передаче в эфир. OFF – тоны не слышны. DT-ST – слышны только тоны, которые передаются вручную нажатиями на клавиатуре. ANI-ST – слышны только предварительно-заданные тоны. DT+ANI – слышны все тоны;
• S-CODE - Набор из 15 предварительно запрограммированных 5-ти значных DTMF-кодов. Выбирается один код из набора. Передача в эфир осуществляется, только если включена опция меню PTT-ID;
• SC-REV - Метод сканирования частот. TO (time operation) – при нахождении частоты с передающимся сигналом сканер остановится на ней на несколько секунд, затем продолжит сканирование. CO (carrier operation) – сканирование будет продолжено, как только на частоте пропадёт активный сигнал. SE (search operation) – сканирование закончится, как только будет найдена частота с сигналом;
• PTT-ID - Определяет момент передачи в эфир кода PTT-ID. Значения: OFF – не передавать. BOT – передавать в начале передачи;
• EOT – передавать в конце передачи. BOTH – передавать в начале и в конце передачи. Рекомендуемое значение OFF;
• PTT-LT - Задержка передачи кода PTT-ID, в миллисекундах. Значения: 0 – 50, требует включённое значение пункта PTT-ID;
• MDF-A - Формат отображения данных о канале в канальном режиме работы (приёмник А). CH – номер канала. NAME – имя канала (программируется с компьютера), если имя не задано, то отображается номер канала. FREQ – частота канала;
• MDF-B - Формат отображения данных о канале в канальном режиме работы (приёмник B). CH – номер канала. NAME – имя канала (программируется с компьютера), если имя не задано, то отображается номер канала. FREQ – частота канала;
• BCL - Запрет передачи на занятой частоте. Если на частоте уже кто-то ведёт передачу сигнала в данный момент, то по нажатию клавиши [PTT] трансивер выдаст короткий сигнал «бипп» и не будет начинать передачу. Значения: OFF / ON;
• AUTOLK - Автоматическая блокировка клавиатуры. Значения OFF / ON. Если включено, клавиатура будет заблокирована после 8 секунд бездействия;
• SFT-D - Направление сдвига частоты передачи относительно частоты приёма (для работы с репитерами). Только в частотном режиме работы! Значения: OFF – сдвига нет, «+» частота передачи будет больше частоты приёма, «-» частота передачи будет меньше частоты приёма. В зависимости от выбранного значения на экране загорается индикатор + или – соответственно. Используется вместе с пунктом меню OFFSET;
• OFFSET - Значение сдвига частоты передачи от частоты приёма (в МГц). Значения: 00.000 – 69.990 МГц с шагом 10 кГц. Используется вместе с пунктом меню SFT-D;
• MEM-CH - Используется для сохранения канала в ячейку памяти, либо изменения параметров уже сохранённого канала. В память сохраняются параметры приёмника А, заданные в частотном режиме работы: частота, модуляция, субтоны, смещение, мощность передатчика, PTT-ID, BCL и S-CODE. Чтобы сохранить канал, нужно настроить все его параметры, войти в меню, выбрать опцию MEM-CH, нажать кнопку MENU, выбрать номер ячейки памяти для сохранения, подтвердить выбор кнопкой MENU. Для уже сохранённого канала возможно изменение параметров частоты передачи и субтонов (для преобразования симплексного канала в «репитерный» канал или «кросс-бэнд» канал). При этом частота передачи задаётся в приёмнике A, а в меню настраиваются субтоны. После этого сохранение производится, как описано выше;
• DEL-CH - Удаление каналов из ячеек памяти. Выбирается номер канала, подтверждается удаление нажатием кнопки MENU;
• AL-MOD - Режим работы функции «ALARM». SITE – сигнал тревоги выдаётся только в динамик трансивера. TONE – сигнал тревоги выдаётся в эфир. CODE – в эфир выдаётся ANI-код и затем «119»;
• BAND - Выбор частотного диапазона. В частотном режиме работы позволяет задать частотный диапазон: VHF (136-174 МГц), UHF (400-480 МГц);
• TX-AB - В режиме приёма двух частот (см. настройку TDR), задаётся приёмник A или B, который будет оставаться активным после приёма сигнала на любом из приёмников. Возможные значения: OFF, A, B. Если выбрать OFF, то активным будет становиться приёмник, на котором последним был входящий сигнал;
• STE - Устранение короткого звука «шш» в конце передачи. Значения: OFF / ON. При отпускании кнопки [PTT] в эфир выдаётся короткий тон 50 Гц, что сигнализирует другим трансиверам о конце передачи и необходимости приглушить звук. Для работы через репитер данную опцию установить в значение OFF (выкл.);
• RP-STE - Устранение короткого звука «шш» в конце передачи при работе через репитер. Значения: OFF / 1 - 10. Используется совместно с меню RPT-RL;
• RPT-RL - Задержка оконечного тона репитера (x100 миллисекунд). Значения: OFF/ 1 – 10. Рекомендуемое значение OFF. Используется совместно с меню RP-STE;
• PONMSG - Информация, отображаемая на экране при включении. FULL – на короткое время включаются все сегменты экрана. MS38. G – отображается текстовое сообщение (2 строки), программируется с компьютера;
• ROGER - Вкл/выкл выдачи сигнала «Роджер» в эфир в конце передачи;
• RESET - Сброс к заводским установкам. VFO – Сброс настроек меню в значения по умолчанию, установка в приёмнике A и B частот по умолчанию. ALL – сброс настроек меню, сброс частот приёмников A и B, а также очистка всех каналов из ячеек памяти.

Для включения рации поверните по часовой стрелке ручку регулятора громкости. Отрегулировать громкость можно простым прокручиванием регулятора или одновременно с нажатием и удерживанием кнопки монитора.
Устанавливаемая батарея имеет на внешней стороне контактные площадки для зарядки на док станции. Для надежной фиксации в посадочной площадке док станции на корпусе батареи в нижней части имеются пазы.
Батарея рации поставляется не заряженной, поэтому ее необходимо зарядить перед использованием. Для зарядки батареи в комплекте с рацией имеется док станция. После установки рации с установленной батареей на док станцию загорится красный индикаторный светодиод. Как только батарея будет заряжена, индикатор сменит цвет на зеленый. Посадочная площадка док станции выполнена так, что позволяется заряжать батарею как самостоятельно, так и будучи установленной на рацию. Полная зарядка батареи происходит за 4-5 часов. Для нормальной работы батареи необходимо провести 3 полных цикла зарядки-разрядки.
Оповещением о том, что батарея разряжена, служит мигающий индикаторный светодиод на лицевой панели рации. В случае длительного неиспользования рации необходимо отсоединять батарею и хранить её в сухом месте.
В комплект поставки входит автомобильное зарядное устройство SainSonic AD-10, подключаемое к док-станции. Оно подходит для зарядки радиостанций Baofeng UV-5R, UV-82, GT-3, 888S, GT-1, BF-F8+, UV-B6.

Характеристики:

производитель: Baofeng (Китай);
модель рации: GT-3 Mark II;
модель антенны: SainSonic INF-641, SMA;
дальность работы: до 5 км в городе и до 10 км в поле
рабочий диапазон VHF: 136МГц – 174 МГц (передача/приём);
рабочий диапазон UHF: 400 МГц – 480 МГц (передача/приём);
рабочий диапазон FM: 65 – 108 МГц (приём FM-радио);
модуляция: FM (аналоговая) 16kOF3E / 11kOF3E;
шаг изменения частоты: 2.5/6.25/12.5/25 кГц;
стабильность частоты: 2,5 ppm;
сопротивление антенны: 50 Ом;
выходная мощность передатчика: 5Вт;
мощность аудио приемника: 1000 мВт;
чувствительность приемника: 0.2мкВ;
поддержка кодирования тонов: CTCSS/DCS;
режим работы: симплексный или полу-дуплексный;
питание рации: Li-Ion батарея 7,4в 1800 мАч;

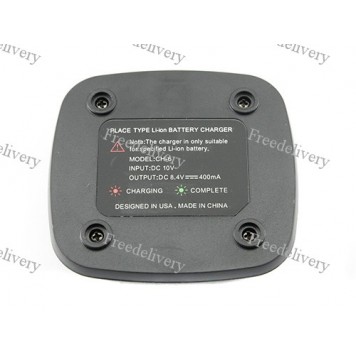

зарядное устройство(док станция): СH-6, DC 8.4в 400 мА;
адаптер зарядного устройства: А-88, DC 10в 500 мА;
автомобильное зарядное устройство: SainSonic AD-10, DC 12в 1.5 А;
рабочие температуры: от -20 до +60 °C;
габариты рации (д х ш х в): 113 х 59 х 32 мм;
габариты док станции (д х ш х в): 95 х 90 х 35 мм;
длина кабеля док станции: 1 м;
вес рации с батареей: 193 г;
цвет корпуса: черный с оранжевым.

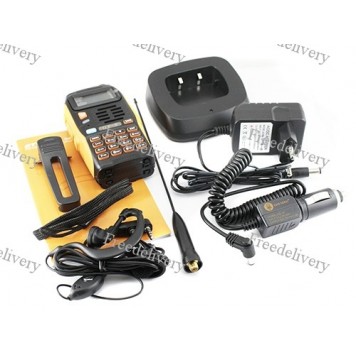

Комплектация:

• радиостанция Baofeng GT-3 Mark II;

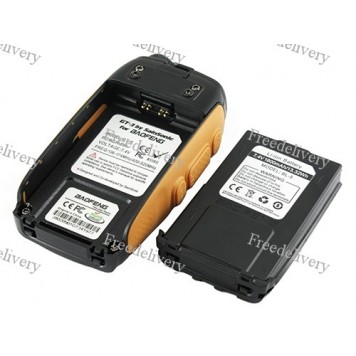

• аккумулятор BL-5 7,4 В 1800 мАч/13.32Wh Li-Ion;

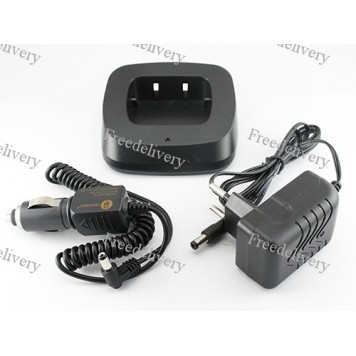

• док станция CH-6;
• антенна SainSonic INF-641 (диапазон VHF+UHF, разъём SMA-мама);
• сетевое зарядное устройство;
• автомобильное зарядное устройство SainSonic AD-10;
• гарнитура;
• клипса на пояс;
• ремешок на руку;
• руководство на английском, французском и немецком языке;
• упаковка.
