Беспроводной выключатель освещения 220В пульт ДУ

Беспроводной выключатель освещения используется для включения/выключения разного рода электрических ламп, приборов, установок. Номинально используется для включения/выключения осветительных приборов. Может применяться в системах освещения квартир, домов, витрин магазинов, фасадов, охраняемых территорий и пр.
Для использования беспроводного выключателя освещения нужно подключить красный и черный проводники устройства к источнику питания 220 В переменного тока (например, бытовая розетка), а желтый и черный проводники к коммутируемому устройству. Синий проводник – это антенна приемника. По возможности, антенну нужно вывести наружу. Для закрепления на стене или другой вертикальной или горизонтальной плоской поверхности на корпусе датчика есть два подвесных ушка. Обычно выключатель устанавливается в распределительную коробку или в непосредственной близости от потребителя, например, за подвесной потолок. Для защиты выключателя от воздействий внешней среды схема выключателя помещена в пластиковый корпус.
Беспроводной выключатель освещения управляется с помощью пульта дистанционного управления, который идет в комплекте. Пульт дистанционного управления имеет телескопическую антенну и две кнопки – ON (включить), OFF (выключить). Для защиты кнопок пульта от воздействий внешней среды они закрыты выдвижным щитком. В комплекте с пультом идет карабин-брелок, чтобы пульт было удобно носить с собой. В комплекте с пультом идет элемент питания (батарейка) типоразмера 23А, 23GA, 8LR23, A23, E23A, 1181A, NEDA 1811A, IEC 3LR50, Eveready A23 и A23BP, Energizer AG23, GP23A, Kodak K23A, AWI L01, L1028 Vinnic, MN21 Duracell, MS21, Panasonic LRV08PA, Rayovac R23A, Varta VA23GA, Рената VR22, V23GA, GP-23A, GP23A, GP-23AE, LR23A, LRVO8, V23. Рабочая частота передатчика-приемника 315 МГц. Средняя дальность действия приемника приблизительно 20 м.

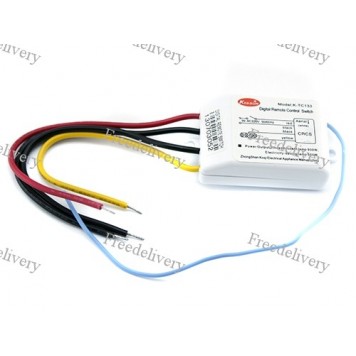

Беспроводной выключатель освещения K-TC133(S) имеет 5 проводников для подключения питания и коммутируемых устройств:

• красный проводник – напряжение питания;
• черный – нулевой провод;
• желтый – питание коммутируемых устройств;
• черный – нулевой провод.
• синий проводник – антенна приемника.

Назначение проводников указано на наклейке, которая находиться на передней части корпуса выключателя.
Питание беспроводного выключателя освещения K-TC133(S) осуществляется от источника питания 220 В переменного тока (например, бытовая розетка). Напряжение питания выключателя 220 – 260 В переменного тока частотой 50~60 Гц. Максимальная нагрузка на выключатель 3,6 А. Максимальная коммутированная мощность 800 Вт для ламп накаливания или других приборов; 500 Вт для люминесцентных и энергосберегающих ламп.

Характеристики:

производитель: Kedsum (Китай);
модель: K-TC133(S);
рабочее напряжение: 220 В переменного тока частотой 50~60 Гц;
максимальный ток: 3,6 А;
максимальная коммутированная мощность: 800 Вт;
максимальная мощность для люминесцентных и энергосберегающих ламп: 500 Вт;
частота передатчика-приемника: 315 МГц;
средняя дальность действия приемника: 20 м;
рабочая температура: -20 - 60°C;
длина проводников: 135 мм;
размеры выключателя: 53 x 36 x 17 мм;
размеры пульта дистанционного управления: 65 х 39 x 16 мм;
вес комплекта: 76 г.

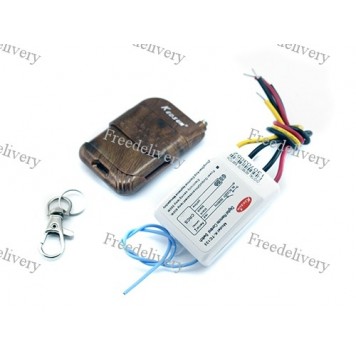

Комплект поставки:

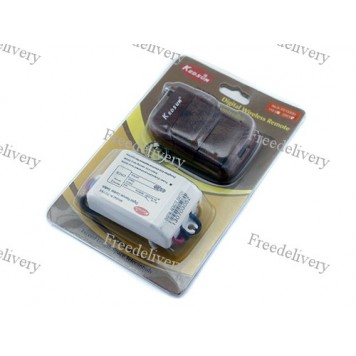

• беспроводной выключатель освещения K-TC133(S) в заводской упаковке;
• пульт дистанционного управления;
• карабин-брелок.

Автор: Павел Назаров
