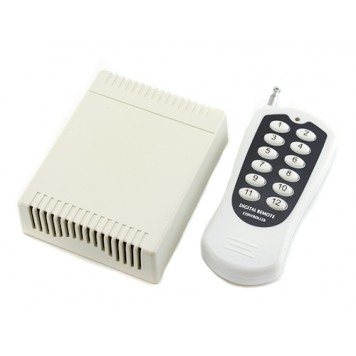

12-канальное беспроводное реле 12В, пульт

12-ти канальное беспроводное реле 12В, пульт, Arduino используется для управления на расстоянии с помощью пульта дистанционного управления и встроенного радио модуля различными приборами с большим входным током. Например, управление освещением, пуском электродвигателей, электронными замками, системами отопления, системами водоснабжения, системами вентиляции и т.п.
Для использования беспроводного реле нужно:
1. Определиться с местом установки. Желательно, чтобы это было место с нормальной температурой и влажностью. Также нужно учитывать отдаленность от места установки коммутируемых устройств и его доступность для радиосигнала.

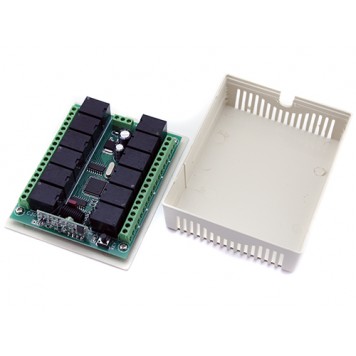

2. Произвести монтаж релейного блока. Для удобства монтажа плата релейного блока установлена в пластмассовый корпус, на задней крышке которого есть 4 отверстия и одно подвесное ушко. С помощью этих отверстий релейный блок можно установить на любой плоской поверхности (стена, пол, потолок). Верхняя часть корпуса имеет вентиляционные отверстия для предотвращения перегрева реле. На торцевой части корпуса есть отверстие для подвода к релейному блоку проводников питания и коммутируемых устройств. Если размеров отверстия будет недостаточно его можно увеличить или сделать еще несколько отверстий, чему способствует мягкий пластиковый корпус.

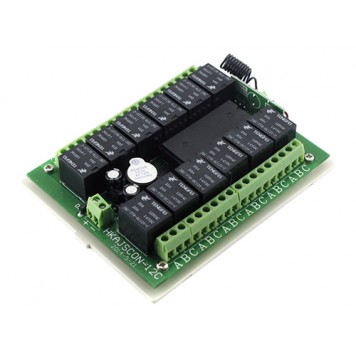

3. Подключить к реле питание и коммутируемые устройства. К релейному блоку нужно подвести линию питания. Напряжение питания реле 12 вольт постоянного тока. Линию питания нужно подключить к клеммам-зажимам с обозначением "+" для плюса и "-" для минуса. Потом к клеммам-зажимам реле нужно подвести и подключить проводники от коммутируемых устройств. Каждое реле имеет 3 контакта A (NO нормально  разомкнутый), B (COM общий контакт), C (NC нормально замкнутый).

Расположение составных частей релейного блока:


4. Когда все собрано и подключено, можно приступать к настройке. Реле могут работать в трех режимах:

• режим удержания (реле включено, пока нажата кнопка);
• режим коммутации (каждая последующая команда выключает предыдущую команду);
• режим фиксации (нажали кнопку - реле включилось, нажали второй раз – выключилось).

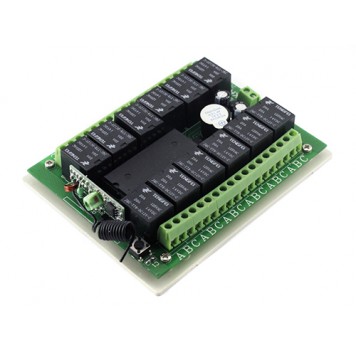

Настройка производится таким образом: нажать на кнопку «KEY» на плате релейного блока, потом нажать любую кнопку на пульте и дождаться звукового сигнала.
Режимы работы релейного блока:

• Кнопка №1 – все 12 каналов в режиме удержания;
• Кнопка №2 – все 12 каналов в режиме коммутации;
• Кнопка №3 – все 12 каналов в режиме фиксации;
• Кнопка №4 – с 1 по 6 каналы - режим удержания, с 7 по 12 - режим коммутации;
• Кнопка №5 - с 1 по 6 канал – режим фиксации, с 7 по 12 – режим удержания;
• Кнопка №6 - с 1 по 6 канал – режим коммутации, с 7 по 12 - режим фиксации;
• Кнопка №7 – с 1 по 10 канал – режим удержания, 11 и 12 – режим фиксации;
• Кнопка №8 – с 1 по 10 канал – режим фиксации, 11и 12 – режим удержания;
• Кнопка №9 – с 1 по 4 канал – режим фиксации, с 5 по 12 – режим удержания;
• Кнопка №10 – с 1 по 4 канал – удержания, 5 и 6 – коммутации, с 7 по 12 - удержания;
• Кнопка №11 – с 1 по 10 канал – режим фиксации, 11 и 12 – режим коммутации;
• Кнопка №12 – все каналы на удержание.

Если нажать и удерживать кнопку «KEY» 8 секунд, то будет произведен системный сброс настроек по-умолчанию. Также есть возможность производить настройку и управление релейным блоком с помощью контроллера и вручную. Для управления с помощью контроллера нужно демонтировать радиомодуль и подключить контроллер.
12-ти канальное беспроводное реле 12В, пульт, Arduino имеет еще несколько полезных возможностей: возможность подключения нескольких пультов, один или несколько пультов дистанционного управления могут управлять одним или несколькими дистанционными блоками одновременно, если вы используете 2 или более дистанционных блока в одном месте, Вы можете установить их с разными кодами.

Реле могут коммутировать устройства с рабочим напряжением 110 – 240 вольт переменного тока или 0 – 28 вольт постоянного тока. Максимальный ток нагрузки на одно реле составляет 5 ампер для переменного и 20 ампер для постоянного тока.

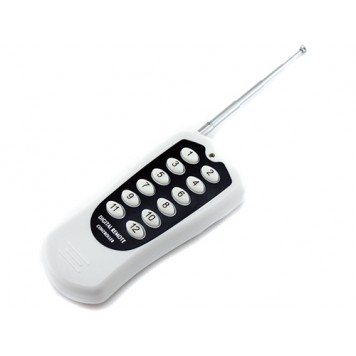

В комплекте с релейным блоком идет пульт дистанционного управления с телескопической антенной. По-умолчанию, пульт и радиомодуль релейного блока работают на частоте 315 МГц, но есть возможность перенастроить их на частоту 433 МГц, на случай если частота 315 МГц уже занята. Дальность приема радиомодуля релейного блока 200 м на открытом пространстве. Стены, перекрытия, помехи и другие препятствия будут уменьшать дальность приема. Для увеличения дальности приема можно увеличить размер антенны радиомодуля. Максимальная длина телескопической антенны пульта 24 см. В комплекте с пультом дистанционного управления идет элемент питания (батарейка) типоразмера: 23А, 23GA, 8LR23, A23, E23A, 1181A, NEDA 1811A, IEC 3LR50, Eveready A23 и A23BP, Energizer AG23, GP23A, Kodak K23A, AWI L01, L1028 Vinnic, MN21 Duracell, MS21, Panasonic LRV08PA, Rayovac R23A, Varta VA23GA, Рената VR22, V23GA, GP-23A, GP23A, GP-23AE, LR23A, LRVO8, V23.

Характеристики:

количество каналов управления: 12;
режимы управления: режим удержания, режим коммутации, режим фиксации;
напряжение питания: 12 В;
потребляемый ток: 6 мА;
напряжение управляемой нагрузки: 110 – 240 В переменного тока или 0 – 28 В постоянного тока;
максимальный ток нагрузки: 5 А для переменного и 20 А для постоянного тока;
рабочая температура: -40 – 80°C;
рабочая частота: 315 МГц;
максимальная дальность приема: 200 м;
кнопок на пульте дистанционного управления: 12;
максимальная длина телескопической антенны пульта: 24 см;
размеры пульта (Д х Ш х В): 125 х 49 х 11 мм;
размеры релейного блока (Д х Ш х В): 100 х 80 х 30 мм;
вес комплекта: 210 г.

Комплект поставки:

• 12-канальное беспроводное реле 12В;
• пульт дистанционного управления.
