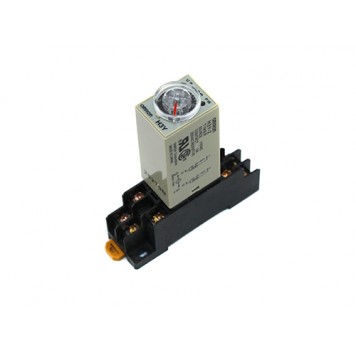

Реле времени, таймер Omron H3Y-2, 0-30с 110В 5А

Снято с продажи
Реле времени производителя Omron модель H3Y-2 предназначено для задержки подачи или отключения нагрузки через заданный промежуток времени.

Реле времени H3Y-2 может использоваться для управления системами освещения, водоснабжения, электронными замками,  пуском электродвигателя и т.п.
Для использования реле к нему нужно подключить питание и коммутируемое устройство. Напряжение питания реле 110 В переменного тока. Линию питания нужно подключить к клеммам 14 ("+") и 13 ("-"). Также к реле нужно подключить проводники от коммутируемого устройства. Реле имеет 6 контактов. Клеммы 1-9 и 4-12 это нормально замкнутые контакты (NC), они используются, если нужно отключить нагрузку через заданный промежуток времени. Клеммы 5-9 и 8-12 это нормально разомкнутые контакты (NO), они используются, если нужно включить нагрузку через заданный промежуток времени. Нужный промежуток времени выставляется с помощью регулятора в верхней части прибора. Диапазон задержки времени до 30 секунд.
Схема подключения реле H3Y-2:
Схема подключения реле H3Y-2

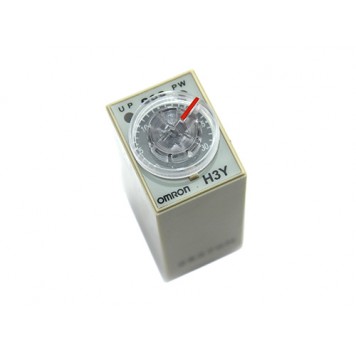

В верхней части прибора, возле регулятора, есть 2 LED-индикатора красного цвета. Индикатор "PW" загорается, когда на клеммы реле подается питания, а индикатор "UP" загорается, когда клеммы 5-9 и 8-12 замкнутые.

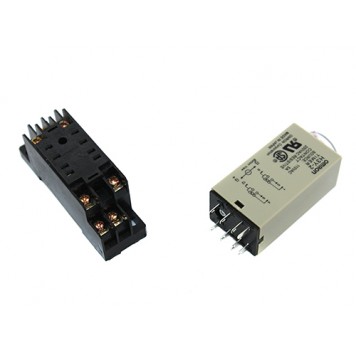

Комплект состоит из самого реле с контактами и клеммной колодки модели 2-M4X10 з разъемами под контакты реле. Клеммная колодка устанавливается на DIN-рейку.

Характеристики:

производитель: Omron;
модель реле: H3Y-2;
модель клеммника: 2-M4X10;
напряжение питания: 110 В переменного тока;
коммутируемая нагрузка: до 5 А;
диапазон задержки времени: 0-30 секунд;
габариты (в х д х ш): 88 х 72 х 22 мм;
вес реле: 37 г;
вес комплекта поставки: 67 г;
цвет реле: серый.

Комплектация:

  • реле времени Omron H3Y-2, 0-30с 110В 5А;
  • клеммная колодка 2-M4X10.
Страна-производитель товара Китай
Номинальный ток 5 А
Тип Реле времени
Дополнительные характеристики напряжение питания: 110 В переменного тока;
коммутируемая нагрузка: до 5 А;
диапазон задержки времени: 0-30 секунд;
габариты (в х д х ш): 88 х 72 х 22 мм;
вес реле: 37 г;
вес комплекта поставки: 67 г
Гарантия 1 месяц
