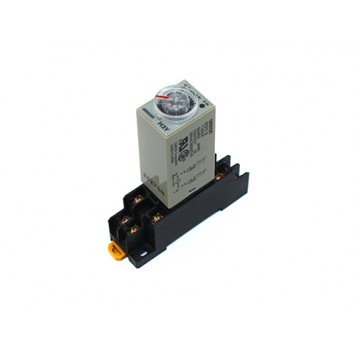

Реле времени, таймер H3Y-2, 0-30с 24В 5А на DIN-рейку

Реле времени H3Y-2 может использоваться для управления системами освещения, водоснабжения, электронными замками, пуском электродвигателя и т.п.
Для использования реле к нему нужно подключить питание и коммутируемое устройство. Напряжение питания реле 24 В постоянного тока. Линию питания нужно подключить к клеммам 14 ("+") и 13 ("-"). Также к реле нужно подключить проводники от коммутируемого устройства. Реле имеет 6 контактов. Клеммы 1-9 и 4-12 это нормально замкнутые контакты (NC), они используются, если нужно отключить нагрузку через заданный промежуток времени. Клеммы 5-9 и 8-12 это нормально разомкнутые контакты (NO), они используются, если нужно включить нагрузку через заданный промежуток времени. Нужный промежуток времени выставляется с помощью регулятора в верхней части прибора. Диапазон задержки времени до 30 секунд.
Схема подключения реле H3Y-2:

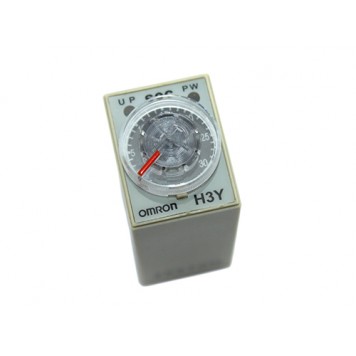

В верхней части прибора, возле регулятора, есть 2 LED-индикатора красного цвета. Индикатор "PW" загорается, когда на клеммы реле подается питания, а индикатор "UP" загорается, когда клеммы 5-9 и 8-12 замкнутые.

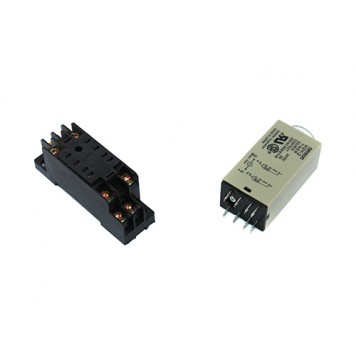

Комплект состоит из самого реле с контактами и клеммной колодки модели 2-M4X10 з разъемами под контакты реле. Клеммная колодка устанавливается на DIN-рейку.

Характеристики:

модель реле: H3Y-2;
модель клеммника: 2-M4X10;
напряжение питания: 24 В постоянного тока;
коммутируемая нагрузка: до 5 А;
диапазон задержки времени: 0-30 секунд;
габариты (в х д х ш): 88 х 72 х 22 мм;
вес реле: 37 г;
вес комплекта поставки: 67 г;
цвет реле: серый.

Комплектация:

• реле времени H3Y-2, 0-30с 24В 5А;
• клеммная колодка 2-M4X10.
