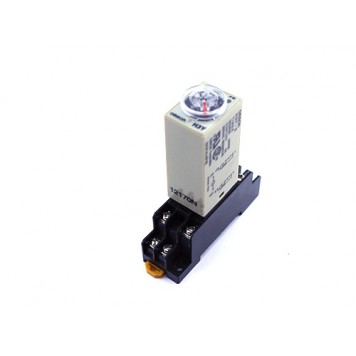

Реле времени, таймер Omron H3Y-2, 0-60с 24В 5А

Реле времени H3Y-2 может использоваться для управления системами освещения, водоснабжения, электронными замками,  пуском электродвигателя и т.п.
Для использования реле к нему нужно подключить питание и коммутируемое устройство. Напряжение питания реле 24 В постоянного тока. Линию питания нужно подключить к клеммам 14 ("+") и 13 ("-"). Также к реле нужно подключить проводники от коммутируемого устройства. Реле имеет 6 контактов. Клеммы 1-9 и 4-12 это нормально замкнутые контакты (NC), они используются, если нужно отключить нагрузку через заданный промежуток времени. Клеммы 5-9 и 8-12 это нормально разомкнутые контакты (NO), они используются, если нужно включить нагрузку через заданный промежуток времени. Нужный промежуток времени выставляется с помощью регулятора в верхней части прибора. Диапазон задержки времени до 60 секунд.

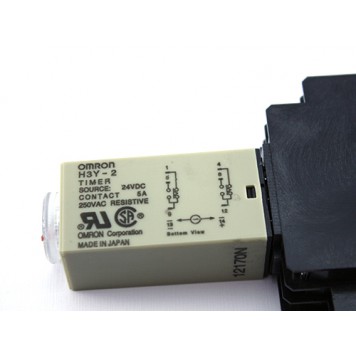

Схема подключения реле H3Y-2:

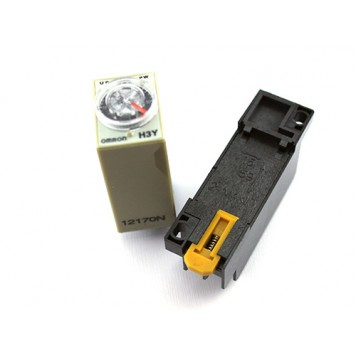

В верхней части прибора, возле регулятора, есть 2 LED-индикатора красного цвета. Индикатор "PW" загорается, когда на клеммы реле подается питания, а индикатор "UP" загорается, когда клеммы 5-9 и 8-12 замкнутые.

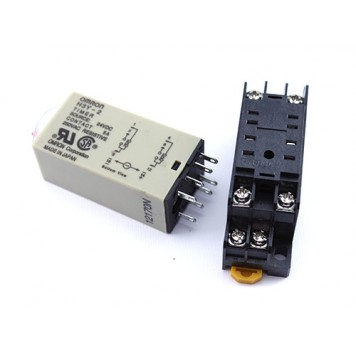

Комплект состоит из самого реле с контактами и клеммной колодки модели 2-M4X10 с разъемами под контакты реле. Клеммная колодка устанавливается на DIN-рейку шириной 35 мм или с помощью винтов. Расстояние между монтажными отверстиями на корпусе под винты составляет по вертикали 59 мм и по горизонтали 15 мм.

Характеристики:

производитель: Omron;
модель реле: H3Y-2;
модель клеммника: 2-M4X10;
напряжение питания: 24 В постоянного тока;
коммутируемая нагрузка: до 5 А;
диапазон задержки времени: 0-60 секунд;
габариты (в x д x ш): 88 x 72 x 22 мм;
вес реле: 38 г;
вес комплекта поставки: 70 г;
цвет реле: серый;
цвет клеммника: черный.

Комплектация:

• реле времени Omron H3Y-2, 0-60 с 24 В 5 А;
• клеммная колодка 2-M4X10.
