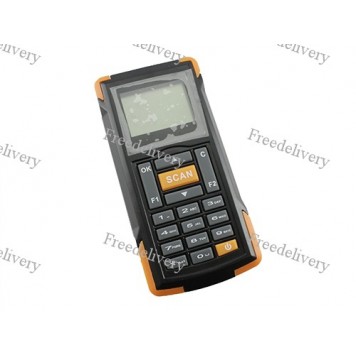

Терминал сбора данных, беспроводной сканер штрихкодов JP-D2 mini

Сканер штрихкодов JP-D2 используется для легкого и быстрого считывания, расшифровки и ввода данных со штрих кодов в автоматизированные компьютерные системы (компьютер, ноутбук, торговый терминал, банковское оборудование). Также возможна синхронизированная работа со специальным программным обеспечением типа 1С бухгалтерия и т.п.
Составные части сканера JP-D2:

1) Дисплей;
2) Кнопка вверх;
3) Кнопка подтверждения выбора;
4) Кнопка включения лазера;
5) Кнопка вниз;
6) Кнопки с цифрами и буквами;
7) Кнопка изменения размера шрифта;
8) Кнопка включения/выключения;
9) Функциональная кнопка;
10) Кнопка выхода в предыдущее меню;
11) Динамик;
12) Окно лазера;
13) Крышка бокса аккумулятора;
14) Гнездо miniUSB тип B.
Корпус сканера JP-D2 изготовлен из ударопрочного пластика с прорезиненными углами.
Для использования сканера JP-D2 нужно сначала его собрать и соединить с компьютером. В первую очередь в сканер нужно установить аккумулятор, который идет в комплекте. Аккумулятор Li-ion модель STK-DT18 c выходным напряжением 3,7 В и емкостью 1800 мАч. Аккумулятор устанавливается в бокс, который закрыт крышкой. Для установки аккумулятора нужно потянуть с небольшим усилием крышку бокса на себя, потом установить аккумулятор в соответствии с контактами внутри бокса и закрыть крышку.
Далее нужно собрать USB – Wireless адаптер. Для этого достаточно к адаптеру прикрутить антенну. Затем нужно подключить собранный USB – Wireless адаптер к USB порту компьютера. Если сканер подключен к компьютеру или ноутбуку с операционной системой семейства Windows, он должен определиться как USB устройство ввода и должен начаться процесс автоматической установки драйверов. При соединении с компьютером на корпусе USB – Wireless адаптера должен гореть зеленый светодиод.
Теперь нужно соединить сканер JP-D2 с USB – Wireless адаптером. Для этого нужно зажать на 1 секунду кнопку включения, после чего прозвучит звуковой сигнал и загрузится главное меню сканера. Далее с помощью кнопок вверх/вниз выбираете пункт меню номер 5 Connect и нажимаете кнопку OK. После этого на дисплее сканера появится сообщение «Pls reset host! Connecting…». Теперь нужно отключить, а потом включить USB – Wireless адаптер, после этого сообщение пропадет, а в правом верхнем углу дисплея появится пиктограмма наличия сети. После этого сканер готов к работе.
Сканер JP-D2 работает по радио каналу на частоте 433 МГц.
Сканер JP-D2 имеет три режима сканирования:
1) Режим обычного сканирования, пункт меню 1. Scanner. Считанные штрихкоды передаются по радиоканалу сразу на компьютер. В случае выхода сканера из зоны действия покрытия сети сканер сохраняет все считанные штрихкоды в свою память и при возобновлении сети передает записанные данные на компьютер. Если этого не случилось автоматически, то можно передать данные вручную с помощью подменю Upload.
2) Режим инвентаризации, пункт меню 2. Inventory. Считанные штрихкоды сразу записываются в память сканера. Также после каждого считывания в полях Count и WH # можно указать количество одинаковых штрихкодов и номер склада или ячейки хранения соответственно. После указания необходимых параметров нажимаем кнопку OK и данные сохраняются. Значения вводятся с клавиатуры, переключение между буквами, цифрами, размером шрифта букв производится кнопкой *. После сбора всей необходимой информации можно выгрузить все данные на компьютер с помощью подменю Upload.
3) Режим сканирования серийных номеров, пункт меню 2. Serial No. Сканер позволяет сканировать один и тот же штрихкод только один раз. Если попытаться сканировать одинаковый штрихкод повторно, то появится сообщение «Multiscan!». Считанные штрихкоды сразу записываются в память сканера. После сбора всей необходимой информации можно выгрузить все данные на компьютер с помощью подменю Upload.
В каждом режиме сканирования есть функция очистки записанных данных подменю Delete.
Меню настроек, 4. Setting. В меню настроек можно указать время ожидания и время авто выключения при бездействии, подменю 1. Standby. Радиомодуль с которым работает сканер, подменю RF-PWR. В расширенных настройках, подменю Advance выбирается указание склада WH mode или ячейки LOT mode в режиме инвентаризации. Сброс настроек сканера подменю Reset. Выбор типа разделительного знака, который будет отделять данные переданные в компьютер подменю Setup пункт SEPR и какой знак будет записано в самом конце переданных на компьютер данных пункт TRM.
Версия прошивки и обновление прошивки, 6. Update. Версия прошивки этого сканера Version: V3.00-2016/12/10.
Для непосредственной работы со сканером нужно выбрать нужный режим, войти в него и нажать кнопку SCAN. После нажатия кнопки на 3 секунды появится горизонтальный лазерный луч. Для сканирования нужно направить лазерный луч под углом 30 – 65 градусов и на расстоянии 60 – 300 мм на штрихкод и провести лучом сверху вниз, после чего прозвучит звуковой сигнал высокой тональности. Звуковой сигнал будет означать, что штрих код считан и декодирован. Если считывание не удалось операцию нужно повторить.
Сканер JP-D2 может заряжаться или от USB порта компьютера или от адаптера питания, который идет в комплекте. Аккумулятор сканера нужно заряжать, когда пиктограмма уровня заряда в правом верхнем углу дисплея будет мигать. Для зарядки в комплекте со сканером идет кабель USB тип A – miniUSB тип B и адаптер питания модель KA25-051000EU. Входное напряжение: AC 100 – 240В / 50/60Гц / 0,25А; выходное: DC 5В / 1А. Пока аккумулятор заряжается, на дисплее отображается движущаяся пиктограмма, когда зарядился – статичная пиктограмма.

Характеристики:

модель: JP-D2;
тип: лазерный;
способ подключения к компьютеру: Wireless 433 МГц;
скорость передачи данных: 200 кбит/c;
максимальное расстояние для беспроводного соединения: 30 метров;
угол сканирования: 30 – 65°;
длина кабеля USB тип A – miniUSB тип B: 110 cм;
индикация: звуковая;
скорость сканирования: 48 раз за секунду;
разрешение: 3 мил (0,1 мм);
длина волны источника света: 650 нм;
память: 4 МБ, около 100 тис. штрихкодов;
декодирует коды типа: EAN-8, EAN-13,UPC-A,UPC-E, Code 39, Code 93, Code 128, EAN128, Codaber, Industoal 2 of 5,Interleave 2 of 5, Matrix 2 of 5, MSI и др.;
размеры: 105 х 54 х 31 мм;
вес комплекта: 290 г.

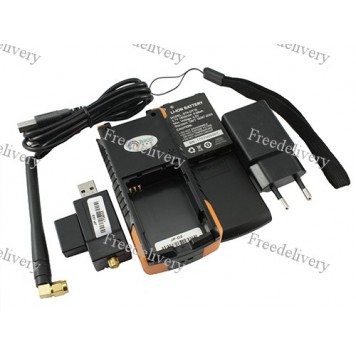

Комплект поставки:

• Терминал сбора данных, беспроводной сканер штрихкодов JP-D2 mini в упаковке;
• Аккумулятор;
• Кабель USB тип A – miniUSB тип B;
• USB – Wireless адаптер с антенной;
• Адаптер питания;
• Шнурок для удобного ношения.
