Термотрансферный принтер, термопринтер этикеток, бирок XP-H500B 112мм

Принтер XP-H500B может работать в двух режимах: термотрансферная печать и прямая термопечать.
В режиме термотрансферной печати используется для печати с помощью красящей ленты (т.н. риббона) на бирках и наклейках, как на полиэтиленовых этикетках, так и на нейлоновых бирках для одежды и текстиля. Ширина риббона может быть 40 – 110 мм, диаметр втулки 2,54 см (1 дюйм), максимальный диаметр рулона 67 мм, максимальная длина рулона 300 м.
В режиме прямой термопечати используется для печати на бумаге или этикетках с термочувствительным слоем. Ширина бумаги может быть 25,4 – 118 мм, толщина 0,06 – 0,254 мм, длина 10 – 2794 мм, максимальный диаметр рулона 127 мм, диаметр втулки 2,54 см (1 дюйм).
Для бумаги без термослоя размеры аналогичны.
Максимальная ширина печати составляет 108 мм, производится с разрешением 8 точек/мм (203DPI) и со скоростью до 127 мм/с.
С помощью принтера XP-H500B можно печатать штрихкоды, QR коды, шрифты, логотипы. Принтер XP-H500B не имеет функции автоматической обрезки и функции отделения этикетки от основания.

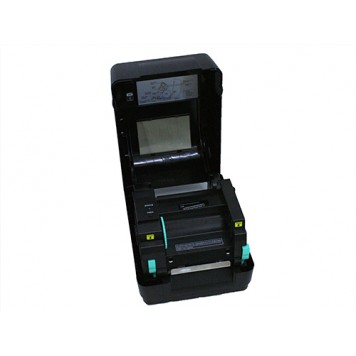

Конструкция принтера XP-H500B:

1. Крышка;
2. Катушка для бумаги;
3. Узел намотки использованной красящей ленты (риббона);
4. Кнопка для открытия печатной головки;
5. Катушка для намотки использованной красящей ленты (риббона);
6. Ограничители для катушки бумаги;
7. Узел для установки рулона красящей ленты (риббона);
8. Опорный ролик;
9. Датчик отражения (Black mark sensor);
10. Датчик прозрачности (Gap Sensor);
11. Направляющие для бумаги;
12. Ограничитель для бумаги;
13. Катушка для красящей ленты (риббона);
14. Печатная головка.
К принтеру нужно подключить питание и подключить его к компьютеру. Питание принтера осуществляется от адаптера питания, который идет в комплекте. Модель адаптера HDA60D01-240250, вход 100 – 240 В 1,5 А AC, выход 24 В 2,5 А DC. Чтобы включить термопринтер, нужно перевести кнопку включения в положение ON, после чего XP-H500B несколько секунд будет калиброваться. Кнопка включения находится на правой грани корпуса. При включенном питании на корпусе термопринтера будет гореть светодиод возле кнопки FEED. Длина кабеля адаптера питания составляет 1 м, длина сетевого кабеля 1,5 м.
Принтер XP-H500B подключается к компьютеру с помощью кабеля USB тип A – USB тип B (AM – BM), длина кабеля составляет 1 м.
Перед началом работы с принтером XP-H500B нужно обязательно установить драйвера и программное обеспечение с CD диска, который идет в комплекте. Инструкция по установке на английском языке находится на диске. Для установки драйверов термопринтер должен быть включен и подключен к компьютеру через USB.
Для установки драйвера для операционной системы семейства Windows нужно запустить исполняемый файл Xprinter_ExpressDelivery_7.4.3_M-3.exe из папки Driver и следовать инструкциям установщика. Драйвера поддерживаются операционными системами: Win98/ Win2003/ Win2000/ Win7/ WinXP/ VISTA/ WIN8/ Win10, LINUX.
После установки драйвера нужно зайти в «Устройства и принтеры», в списке принтеров найти и выбрать XP-H500B, затем нажать правую кнопку мыши для вызова контекстного меню и выбрать пункт «Свойства принтера». В открывшемся окне нужно выбрать пункт «Настройка печати». В этом окне нужно настроить шаблоны для используемой бумаги и этикеток.
Также нужно установить утилиту Diagnostic Tool.exe, которая находится на диске в папке Diagnostic Tool1.009b. С помощью утилиты можно будет: изучить настройки и статус принтера, изменить настройки принтера, загрузить в память принтера графику, шрифты или прошивку, создавать шрифты растровых изображений принтера и отправить дополнительные команды на принтер. Используя этот инструмент можно изучить состояние и настройки принтера и устранить неполадки принтера.
Еще можно установить программу для работы со штрих кодами, QR кодами и этикетками BT2016_R3_3094_UL_Xprinter.exe, которая находится на диске в папке BarTender UltraLite_Xprinter.
Печатаемые 1D штрих коды: Code 39, Code 93, Code 128UCC, Code 128 subsets A, B, C, Codabar, Interleaved 2 of 5, EAN-8,EAN-13, 128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, China POST, GS1 DataBar, Code 11.
Печатаемые 2D штрих коды: PDF-417, Maxicode, DataMatrix, QR code, Aztec.
Также принтер имеет 8 буквенно-цифровых внутренних растровых шрифтов. Можно загрузить дополнительные шрифты.
Подробные инструкции на английском языке по установке драйвера, установке программного обеспечения, работе с программным обеспечением и программированию принтера находятся на CD диске.
Нужно открыть крышку принтера для установки бумаги и красящей ленты. Для открытия крышки принтера нужно нажать две кнопки, которые находятся справа и слева крышки и потянуть крышку вверх.
Для термотрансферной печати нужно сначала вложить в принтер красящую ленту (т.н. риббон). Для установки нужно сначала надеть картонную втулку из комплекта на катушку для намотки использованной красящей ленты. Затем установить катушку в узел намотки использованной красящей ленты, сначала левой стороной, затем правой. После этого нужно открыть крышку печатной головки, надеть рулон красящей ленты на катушку для красящей ленты (риббона) и установить в узел для рулона руббона сначала левой стороной, затем правой.
Важно правильно закладывать рулон с риббоном, так как красящий слой находится только с одной стороны.
Правильная установка рулона с красящей лентой в принтер:

Конец красящей ленты нужно вытянуть наружу и закрепить скотчем или клейкой лентой на картонной втулке для намотки использованной красящей ленты.
Далее в принтер нужно вложить бумагу или этикетки для печати. Лента для печати вкладывается в отсек под крышкой. На катушку для бумаги нанесены метрическая и дюймовая шкалы для точного выставления ограничителями ширины рулона с бумагой. Важно правильно закладывать рулон с бумагой, так как термочувствительный слой находится только с одной стороны.
Правильная установка рулона с бумагой в принтер:

Нужно открыть крышку печатной головки, конец ленты нужно протянуть под ограничителем для бумаги через датчик прозрачности (Gap Sensor) и через направляющие для бумаги, чтобы при подаче бумага не заворачивалась. Конец ленты нужно немного вытянуть наружу, закрыть крышку печатной головки и крышку принтера. После этого принтер готов для термотрансферной печати.
С бумагой или этикетками для прямой термопечати действия аналогичны.
Схема протяжки риббона и бумаги XP-H500B:

На задней грани корпуса принтера есть прорезь для протяжки бумаги от внешнего намотчика. Это позволяет использовать рулоны с бумагой толщиной больше 127 мм. При использовании внешнего намотчика нужно внутри принтера отрегулировать ограничители для катушки бумаги и направляющие для бумаги.
На корпусе принтера XP-H500B есть кнопка, которая выполняет две функции FEED и PAUSE. При зажатии кнопки, когда не идет печать, происходит протяжка бумаги. При зажатии кнопки, когда идет печать, происходит приостановление печати, для возобновления печати нужно еще раз нажать на кнопку.

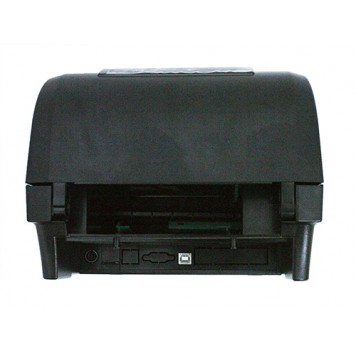

На задней панели термопринтера XP-H500B находятся гнездо для подключения кабеля питания, гнездо USB тип B для подключения к компьютеру, а также гнездо для карты памяти типа TF типоразмера microSD поколения SD или SDHC объемом до 4 ГБ.
Для настройки и тестирования аппаратного обеспечения принтера предусмотрено шесть функций при включении принтера с зажатой кнопкой FEED.
Калибровка датчика риббона, датчика прозрачности (Gap Sensor), датчика отражения (Black mark sensor):

• нужно выключить термопринтер, удостовериться, что в нем есть бумага, она правильно установлена и крышка закрыта, зажать и удерживать кнопку, включить принтер, отпустить кнопку, когда светодиод возле кнопки станет гореть красным и мерцать. Отпустить кнопку нужно до тех пор, пока светодиод мигнет меньше 5 раз. После этого начнется калибровка датчиков. Светодиод возле кнопки будет менять цвет свечения: фиолетовый (мигнет 5 раз) -> синий (мигнет 5 раз) -> постоянно синий.

Следующие действия последовательно запускают три функции последовательно: калибровка датчика прозрачности (Gap Sensor), датчика отражения (Black mark sensor), самотестирование, вывод дампа:

• для активации функций нужно выключить термопринтер, удостовериться, что в нем есть бумага, она правильно установлена и крышка закрыта, зажать и удерживать кнопку, включить принтер, отпустить кнопку, когда светодиод возле кнопки сначала мигнет красным 5 раз, затем станет гореть и мерцать фиолетовым (красный и синий одновременно). Отпустить кнопку нужно до тех пор, пока светодиод мигнет меньше 5 раз фиолетовым. Далее светодиод возле кнопки будет менять цвет свечения: синий (мигнет 5 раз) -> постоянно синий. После калибровки произведется измерение длины этикетки.
  После калибровки датчиков принтер напечатает результаты самотестирования. После этого принтер напечатает дамп. Распечатка дампа разделена на две колонки: слева текущая конфигурация принтера, справа соответствующие шестнадцатеричные значения настроек, которые можно изменить программным путем. Чтобы перевести принтер в режим нормальной печати после тестов нужно просто выключить и включить принтер.

Следующая функция - инициализация принтера, она используется для очистки оперативной памяти и сброса настроек на заводские, кроме чувствительности датчика риббона:

• для активации функций нужно выключить термопринтер, удостовериться, что в нем есть бумага, она правильно установлена и крышка закрыта, зажать и удерживать кнопку, включить принтер, отпустить кнопку, когда светодиод возле кнопки сначала мигнет красным 5 раз, затем фиолетовым 5 раз, затем станет гореть и мерцать синим. Отпустить кнопку нужно до тех пор, пока светодиод мигнет меньше 5 раз синим. Далее светодиод возле кнопки станет светиться синим, и начнется инициализация. После инициализации принтера нужно обязательно провести калибровку датчиков.

Следующая функция - включение принтера, игнорируя файл автозагрузки AUTO.BAS (исходный код BASIC), который можно создать с помощью языка TSPL2 и загрузить во флэш-память принтера. При обычном включении принтер выполняет файл автозагрузки AUTO.BAS, но с помощью этой функции можно включить принтер, игнорируя файл AUTO.BAS:

• для активации функций нужно выключить термопринтер, удостовериться, что в нем есть бумага, она правильно установлена и крышка закрыта, зажать и удерживать кнопку, включить принтер, отпустить кнопку, когда светодиод возле кнопки сначала мигнет красным 5 раз, затем фиолетовым 5 раз, затем синим 5 раз, затем станет гореть синим. Отпустить кнопку нужно, когда светодиод будет гореть синим. После этого принтер включиться, игнорируя файл автозагрузки AUTO.BAS.

Принтер XP-H500B имеет 32-битный RISC процессор, часы реального времени, 8 МБ оперативной памяти (256 КБ доступны пользователю) и 4 МБ флэш-памяти (2560 КБ доступны пользователю). Память используется для записи в нее монохроматических файлов изображений формата PCX, BMP и файла автозагрузки AUTO.BAS (исходный код BASIC).

Характеристики:

производитель: Xprinter;
модель: XP-H500B;
интерфейс: USB;
процессор: 32-битный RISC;
распознавание языков управления: TSPL (EPL, ZPL, DPL);
датчик наличия бумаги: есть;
технология: прямая термопечать, термотрансферная печать;
разрешение печати: 8 точек/мм (203 DPI);
скорость печати: 127 мм/с;
ширина печати: до 108 мм;
ширина риббона: 40 – 110 мм;
диаметр втулки для риббона: 2,54 см (1 дюйм);
максимальный диаметр рулона для риббона: 67 мм;
максимальная длина рулона для риббона: 300 м;
ширина бумаги: 25,4 – 118 мм;
длина печати: 10 – 2794 мм;
диаметр рулона с бумагой: до 127 мм;
толщина этикеток: 0,06 – 0,254 мм;
диаметр катушки для бумаги: 2,54 см (1 дюйм);
поддерживаемые операционные системы: Win98/ Win2003/ Win2000/ Win7/ WinXP/ VISTA/ Win8/ Win10/ Linux;
печатаемые 1D штрих коды: Code 39, Code 93, Code 128UCC, Code 128 subsets A, B, C, Codabar, Interleaved 2 of 5, EAN-8,EAN-13, 128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, China POST, GS1 DataBar, Code 11;
печатаемые 2D штрих коды: PDF-417, Maxicode, DataMatrix, QR code, Aztec;
шрифты: 8 буквенно-цифровых внутренних растровых, можно загрузить дополнительные;
графика: файлы изображений формата PCX, BMP;
память: 8 МБ оперативной памяти, 4 МБ флэш-памяти;
поддерживаемая карта памяти: типа TF, типоразмера microSD, поколения SD или SDHC, объемом до 4 ГБ;
напряжение питания: 24 В;
управление денежным ящиком: нет;
рабочая температура: 5 – 40°C;
габариты принтера: 303 x 234 x 195 мм;
вес принтера: 2590 г;
вес комплекта: 3100 г.

Комплект поставки:

• Термотрансферный принтер, термопринтер этикеток, бирок XP-H500B 112мм в упаковке;
• Адаптер питания;
• Сетевой кабель адаптера питания;
• Кабель USB тип A – USB тип B;
• Рулон с бумагой;
• Рулон риббона;
• Картонная втулка;
• Катушка для риббона – 2 шт.;
• Катушка для бумаги;
• CD диск с программным обеспечением, драйверами и документацией;
• Руководство пользователя на английском языке.

Руководство пользователя на английском языке.
Демонстрационное видео по установке риббона и бумаги.
