Цифровой мини термостат W1209, -50~110С, 10А, 12В

160.00грн.
В наличии
Модуль термостат с датчиком температуры, цифровым дисплеем и с реле модели W1209.

Цифровой мини термостат W1209, -50~110С, 10А, 12В используется для коммутации нагревателя/охладителя, измерения и показания температуры в среде измерения. Термостат может быть использован как в домашних, так и промышленных условиях.

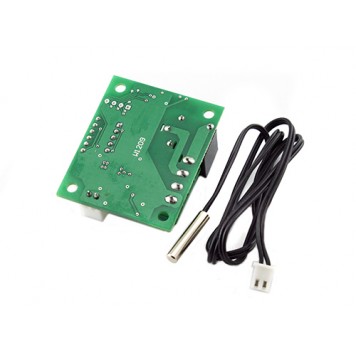

Для использования W1209 нужно сначала поместить чувствительный элемент датчика в среду измерения. Чувствительный элемент помещен в металлическую герметичную колбу, потому может использоваться в агрессивной среде. Длина кабеля от чувствительного элемента до модуля 50 см.
Потом нужно подключить, по ключу, коннектор чувствительного элемента в гнездо модуля. Сам модуль поставляется без корпуса, потому его нельзя использовать в агрессивных средах. Для монтажа модуля нужно выбрать сухое, теплое место без вибрации и желательно без пыли. Модуль имеет четыре монтажных отверстия для закрепления на плоской поверхности. После этого к модулю можно подключать питание и коммутировать к нему нагреватель/охладитель.
Для подключения питания на корпусе W1209 есть две клеммы зажима, обозначенные +12V (напряжение питания) и GND (общий контакт). Для подключения нагревателя/охладителя W1209 есть две клеммы зажима, обозначенные K0 и K1. Коммутация нагревателя/охладителя происходит через реле SONGLE SRA-12VDC-AL, 20A 14VDC, 20A 125VAC. Когда реле замкнутое – горит красный светодиод, обозначенный LED. Также на корпусе W1209 есть цифровой дисплей на три цифры и три кнопки управления, обозначенные «SET» (настройка), «+», «-» и 4-пиновый SWD интерфейс для перепрошивки микросхемы.

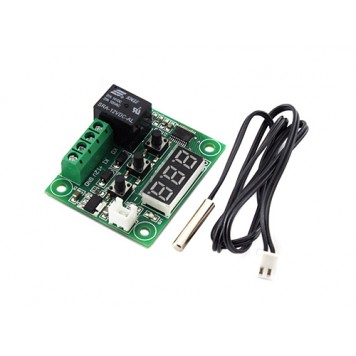

Общий вид W1209:
Общий вид W1209
Когда все собрано, можно приступать к настройке и работе. После подачи питания на дисплее W1209 будет отображаться текущее значение температуры. При температуре до 100°C на дисплее будет отображаться значение с десятыми долями градуса Цельсия, после 100°C целое число. В обычном режиме работы W1209 можно установить границу температуры, при которой будет срабатывать реле. Настраивается граница температуры с помощью кнопок «SET» (настройка), «+», «-».
Для настройки нужно: один раз нажать кнопку SET, после чего на дисплее отобразится текущее значение границы температуры. Потом с помощью кнопок «+», «-» набрать нужное значение границы температуры и опять нажать кнопку SET. Набор нужного значения границы температуры будет осуществляться по 0,1 градуса Цельсия.
В этом режиме W1209 будет работать так: если температура поднимется до значения границы температуры – сразу включится реле и загорится светодиод LED. Если температура будет опускаться до значения границы температуры, то реле отключится только тогда, когда текущее значение температуры упадет ниже на 2°C значения границы температуры. Например, если значение границы температуры 23°C, то реле отключится, когда текущее значение температуры будет 21°C.
Если нажать на кнопку SET и держать более 5 секунд, то W1209 переходит в режим настроек. Доступны следующие настройки:
P0 – выбор нагревателя или охладителя;
P1 – гистерезис (0,1 – 15°C, по умолчанию 2°C);
P2 – задание верхнего рабочего предела температуры (по умолчанию 110°C);
P3 – задание нижнего рабочего предела температуры (по умолчанию -50°C);
P4 – коррекция температуры (-7 +7°C, по умолчанию 0);
P5 – задержка включения/выключения реле (0 – 10 секунд, по умолчанию 0);
P6 – сигнал аварийного превышения температуры (0 +110 °C, по умолчанию выключен).
Выбор настроек осуществляется кнопками «+», «-», подтверждение настроек кнопкой SET.
Таблица режимов:
Таблица режимов
Цифровой мини термостат W1209, -50~110С, 10А, 12В может питаться от любого источника постоянного тока с напряжением 9 – 15 В и током 500 мА.

Характеристики:

модель: W1209;
диапазон измеряемой и контролируемой температуры: -50 ¬– 110°C;
точность измерения и контроля: ± 1°C ¬;
тип датчика: NTC (10K/3435);
напряжение питания: 9 – 15 В;
потребляемая мощность: <1W;
тип реле: SONGLE SRA-12VDC-AL, 20A 14VDC, 20A 125VAC;
ток реле: ~3A/250VAC, ~20A/14VDC, ~20A/125VAC;
рабочая температура W1209: -10 – 60°C;
размеры: 48 х 40 х 25 мм;
вес комплекта: 27 г.

Комплект поставки:

  • цифровой мини термостат W1209, -50~110С, 10А, 12В;
  • руководство пользователя на китайском языке.

Видео от Гурьянова Александра:

Назначение Для систем отопления,
Для охлаждения и вентиляции
Общая мощность 120 Вт
Тип Программируемые
Дополнительные характеристики работа в качестве нагревателя или охладителя;
диапазон температуры: -50 ¬– 110°C;
максимальная нагрузка: 10 А;
напряжение питания: 9 – 15 В;
потребляемая мощность: <1W
Комплектация цифровой мини термостат W1209, -50~110С, 10А, 12В;
руководство пользователя на китайском языке
Размеры 48 х 40 х 25 мм
Вес 27 г
Страна-производитель товара Китай
Гарантия 1 месяц
