ПИД-терморегулятор REX-C100+термопара, рел. выход

ПИД-терморегулятор REX-C100 используется для точного поддержания заданного значения температуры (диапазон температуры 0-400°С) в разнообразных технологических процессах. Одноканальный ПИД-терморегулятор выполнен в компактном пластиковом корпусе, черного цвета. Для вывода информации используется два светодиодных четырехзначных индикатора, обозначенных PV (текущее значение, красный цвет), SV (установленное значение, зеленый цвет). Также используется 4 светодиода (ALM1 – индикатор срабатывания аварийного выхода; OUT1 – индикатор срабатывания управляющего выхода; АLM2 – в этой модели не используется; АТ – индикатор режима автоматического регулирования по ПИД закону).
Для управления ПИД-терморегулятором используется 4 кнопки, которые размещены на передней панели. Обозначение кнопок "SET" (переключение настроек), "влево" (переключение разряда), "вниз" (уменьшение значения), "вверх" (увеличение значения).
Прибор в процессе использования может переключаться между двумя режимами «Работа» и «Настройка».  В режиме «Работа» терморегулятор производит измерения и регулирует температуру в соответствии с заданными параметрами. В режиме «Настройка» можно задавать 35 необходимых параметров и констант. Описание процесса настройки находится в инструкции, которая прилагается внизу. Для включения режима «Настройка» необходимо в течении 3 секунд удерживать нажатой кнопку «SET», на индикаторе PV появится надпись AL1. Переход между параметрами производится кнопкой «SET», установка значений выбранного параметра кнопками: "влево" (переключение разряда), "вниз" (уменьшение значения), "вверх" (увеличение значения). Подтверждение установленного значения параметра производится кнопкой «SET». Для перехода в режим «Работа» нужно нажать и удерживать кнопку «SET» в течении 3 секунд, или подождать 30 секунд и прибор сделает это автоматически.
В комплект входит термопара типа К (хромель-алюмель) с гильзой и резьбой на ней диаметром 6 мм, длина проводов термопары 1 м. На проводах термопары есть клеммы под зажими, а также одеты цветные кембрики, которые обозначают полярность подключения.
ПИД-терморегулятор REX-C100FK02-M*AN имеет релейный выход, которым коммутируется, например, цепь питания подачи тепло- или хладоагента. Максимальный коммутируемый ток реле 3А при напряжении 240В переменного тока.

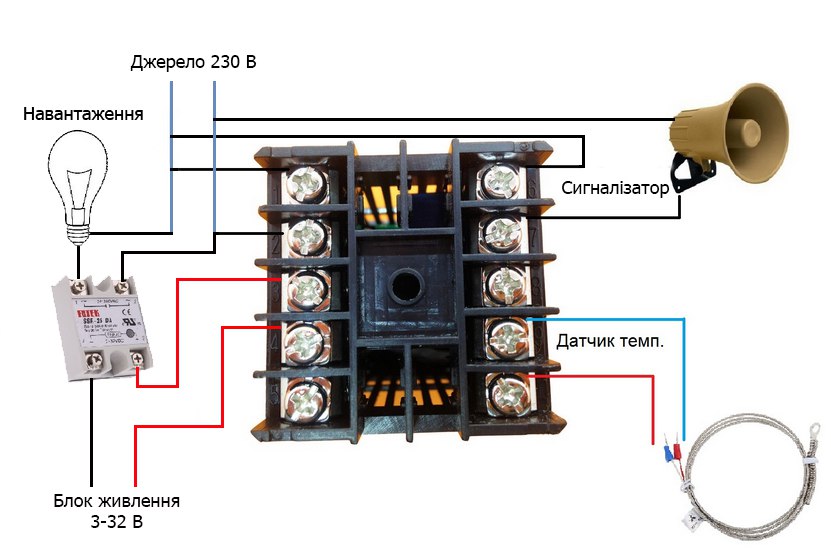

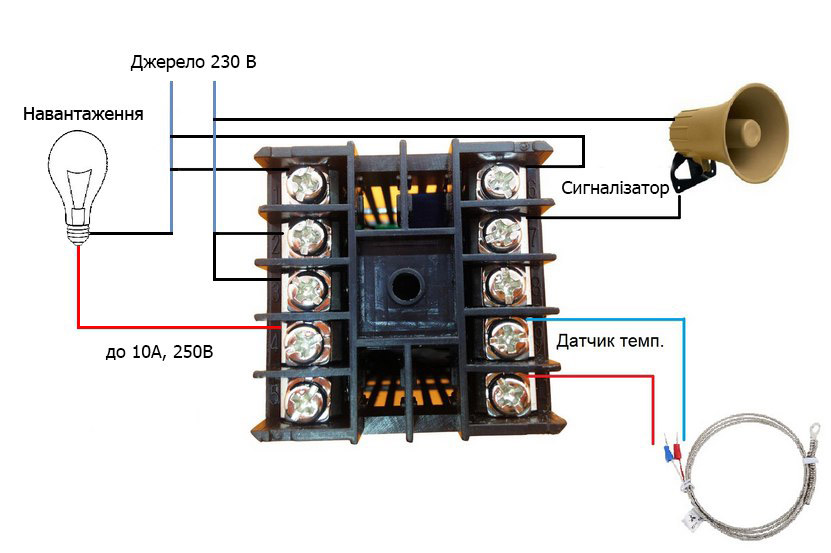

Для работы с терморегулятором необходимо, соблюдая полярность, подключить термопару к контактам 9 и 10, подключить коммутируемую цепь к контактам  3, 4, 5 (контакты 3-5 нормально замкнутые), после этого подключить питание, значением 100 - 240В переменного тока, к контактам 1 и 2. Следует обратить особое внимание на правильное подключение полярности термопары.

Характеристики:

модель: REX-C100FK02-M*AN + термопара К;
производитель: Industrial instrument inc., Китай;
входной сигнал: термопара типа К (ТХА) длина 1 м;
диапазон измерения температуры: 0-400°С;
относительная погрешность измерения: 0,5%;
количество каналов управления: 1;
разрешение: 14 бит;
управление: релейный выход;
максимальный коммутируемый ток: 3 А при напряжении 240 В переменного тока;
питание терморегулятора: 100 - 240В переменного тока, 50/60Гц;
потребляемая мощность: не более 10ВА;
сопротивление изоляции: более 500 МОм (при 500В);
условия окружающей среды: температура от 0 до +50°С, влажность 30-85%, отсутствие агрессивных газов;
размеры: 48 х 48 х 100 мм;
вес прибора: 105 г;
вес комплекта поставки: 145 г.

Комплектация:

• ПИД-терморегулятор REX-C100FK02-M*AN;
• установочная скоба;
• термопара типа К (ТХА) длина 1 м;
• инструкция на китайском и английском языках.

Инструкция на русском языке для REX (C100-700) ПИД-терморегуляторов.
