Терморегулятор термостат Wi-Fi для эл теплого пола 220В 16А HY03WE-2WIFI

Терморегулятор, термостат HY03WE-2 WIFI используется для поддержания температуры в помещении на заданном уровне путем включения/выключения электрических нагревательных приборов. Целевое использование: коммутация цепи питания т.н. «теплого пола». Терморегулятор HY03WE-2 WIFI предназначен для коммутации нагрузки только с активной составляющей. Терморегулятор HY03WE-2 WIFI может коммутировать нагрузку с активной составляющей значением до 12 А.

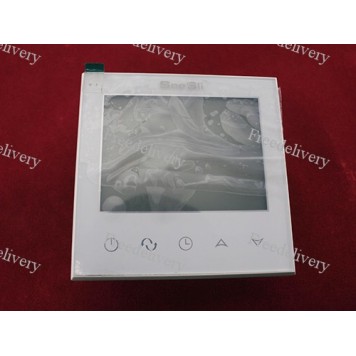

Терморегулятор оснащен жидкокристаллическим дисплеем с подсветкой диагональю 3,2 дюйма, встроенным и выносным датчиком температуры и пятью сенсорными кнопками для управления и настройки. Питается термостат от бытовой электросети с напряжением 200 – 240 В переменного тока.
Схема подключения термостата HY03WE-2 WIFI:

Термостат имеет врезной способ монтажа и устанавливается в вентилируемый короб. Рекомендуется устанавливать термостат в том же помещении, где установлены нагревательные устройства, кроме помещений с повышенной влажностью, и располагать их в удобном месте на стене на высоте около 1,5 м.
Чертеж термостата HY03WE-2 WIFI:

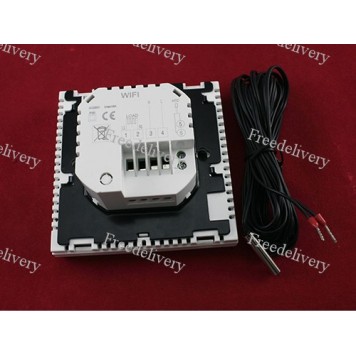

Для монтажа нужно сначала снять заднюю панель термостата. Для этого нужно по направляющим сдвинуть панель в сторону кнопок управления и вытянуть из пазов. Затем по потребности нужно отключить шлейф, который соединяет заднюю и переднюю панели. Далее в соответствии со схемой, которая нарисована на задней панели, нужно подключить к клеммам зажимам провода питания, нагрузки и выносной датчик температуры. После этого нужно закрепить заднюю панель в коробе с помощью двух шурупов M4, которые входят в комплект поставки. После закрепления задней панели нужно включить шлейф, если он был отключен, и соединить нижнюю и верхнюю панели.
Терморегулятор HY03WE-2 WIFI оснащен пятью сенсорными кнопками для управления и настройки:

1. Кнопка включения/выключения;
2. Переключение между ручным и автоматическим управлением временным интервалом работы. При длительном нажатии включает меню настройки интервала времени;
3. Настройка времени и временных интервалов;
4. Увеличение текущего значения;
5. Уменьшение текущего значения.
На дисплее терморегулятора HY03WE-2 WIFI могут отображаться следующие пиктограммы:

После монтажа и подключения термостата можно приступать к настройке. Процесс настройки будет описан при условии включения внутреннего и выносного датчика температуры. Процесс включения обоих датчиков будет описан ниже.
Для включения терморегулятора нужно один раз нажать кнопку ON/OFF. На дисплее будет отображаться температура с внутреннего датчика, т.е. комнатная.
Теперь нужно настроить текущее время и день недели. Для этого нужно нажать на кнопку Time Set. После первого нажатия выбираются часы, после второго минуты, после третьего день недели, после четвертого производится выход на главный экран. Дни недели: 1 – понедельник, 7 – воскресение. Нужные цифры устанавливаются с помощью кнопок увеличения и уменьшения текущего значения.
Для переключения на отображение температуры теплого пола нужно нажать и удерживать кнопку Time Set и нажать кнопку ON/OFF. Температура теплого пола будет отображаться, пока включена подсветка дисплея.
Для переключения между ручным и автоматическим режимами нагрева используется кнопка Mode key. В ручном режиме на дисплее отображается пиктограмма руки, а в автоматическом отображается пиктограмма домика.
Установка температуры, при которой срабатывает реле для коммутации цепи питания теплого пола, устанавливается с помощью кнопок увеличения и уменьшения текущего значения.
Для настройки режима нагрева по дням недели нужно нажать и удерживать на протяжении 5 секунд кнопку Mode key пока не появиться надпись LooP. Сначала выбран ручной режим и установлена температура включения теплого пола 20°C. В этом режиме с помощью кнопок увеличения и уменьшения текущего значения можно добавить или убрать шестой и седьмой дни недели, соответственно субботу и воскресение.
Чтобы выбрать автоматический режим нужно нажать на кнопку Mode key, после чего на дисплее будет отображаться пиктограмма Auto 1. По умолчанию будет установлено значение начала работы режима 6:00 утра и температура активации нагрева 15°C. По умолчанию будет выбрана настройка температуры активации. Для переключения на настройку времени начала работы режима нужно нажать на кнопку Time Set. При первом нажатии будут выбраны часы, при втором нажатии минуты, при третьем нажатии снова будет выбрана настройка температуры активации. Для переключения на следующий интервал нужно нажать на кнопку Mode key. Всего есть шесть режимов для рабочих дней и два режима для выходных дней. Каждый режим имеет свою пиктограмму и номер. Действие текущего режима продолжается до начала следующего режима.
Таблица временных режимов по умолчанию:

Нужные цифры устанавливаются с помощью кнопок увеличения и уменьшения текущего значения.
Для блокировки клавиатуры нужно сначала нажать и удерживать кнопку Time Set, затем нажать и удерживать кнопку Mode key вместе с кнопкой Time Set до тех пор, пока на дисплее не отобразится пиктограмма замка. Для разблокировки клавиатуры нужно сделать тоже самое.
Для перехода в меню настроек нужно при включенном терморегуляторе нажать и удерживать кнопку выключения и нажать на кнопку Time Set после чего отобразится первая настройка SEN и установленное значение настройки.
Меню настроек:

• SEN включение/выключение датчиков. Возможные значения: 0 – только внутренний датчик; 1 – только выносной датчик;  2 – внутренний и выносной датчики одновременно; значение по умолчанию 0;
• OSV максимальное значение температуры для встроенного датчика. Возможные значения: 5 – 99°C; значение по умолчанию 42°C;
• dIF установка значения гистерезиса. Возможные значения: 1 – 9°C; значение по умолчанию 2°C;
• SVH установка максимального значения температуры теплого пола. Возможные значения: 5 – 99°C; значение по умолчанию 35°C;
• SVL установка минимального значения температуры теплого пола. Значение используется для функции Anti-Freezing. Возможные значения: 5 – 99°C; значение по умолчанию 5°C;
• AdJ калибровка встроенного датчика температуры. Сюда вписывается значение комнатной температуры датчика температуры с повышенной степенью точности, если такой имеется. Значение по умолчанию 0,1°C;
• FrE настройка используется во избежание замерзания теплого пола для помещений, в которых температура может опуститься ниже нуля. Значение температуры теплого пола, при которой активируется функция, устанавливается в настройке SVL. Возможные значения: 0 – функция выключена; 1 – функция включена; значение по умолчанию 0;
• POn включение/выключение резервного питания встроенной памяти настроек при отключении основного питания.  Возможные значения: 0 – функция выключена; 1 – функция включена; значение по умолчанию 0;
• FAC сброс настроек на заводские. Возможные значения: 0 – сброс настроек; 8 – не сбрасывать настройки; 10 – поиск сети Wi-Fi; значение по умолчанию 8.

Для переключения между настройками используется кнопка Mode key. Для выбора значения используются кнопки увеличения и уменьшения текущего значения. Для сохранения выбранного значения нужно нажать на кнопку Mode key.
Терморегулятор HY03WE-2 WIFI может управляться по Wi-Fi с помощью мобильного приложения для операционных систем Android и iOs.
Для активации поиска сети терморегулятором нужно перейти в меню настроек и выбрать пункт FAC. В пункте меню FAC нужно выбрать значение 10 и сохранить выбор. После этого на главном экране будет мигать пиктограмма поиска Wi-Fi сети.
После этого нужно скачать и установить на Ваш гаджет приложение для управления термостатом. QR-коды для скачивания приложений для Android и iOs находятся в руководстве пользователя, которое входит в комплект поставки.
Далее в приложении нужно выбрать конфигурации и ввести имя (SSID) и пароль сети Wi-Fi, к которой будет присоединен терморегулятор, и нажать кнопку Start Connection. Затем в приложении нужно нажать кнопку Search, после чего терморегулятор появится в списке, а на дисплее терморегулятора пиктограмма Wi-Fi сети станет статичной, что означает удачное подключение.

Характеристики:

модель: HY03WE-2 WIFI;
дисплей: жидкокристаллический с синей подсветкой;
диагональ дисплея: 3,2 дюйма;
напряжение питания: 200 – 240 В AC, 50/60 Гц;
коммутируемый ток: до 12 А;
точность: 0,5°C;
температура активации: 5 - 35°C;
диапазон температур: 5 – 99°C;
выносной датчик температуры: NTC;
длина провода выносного датчика: 285 см;
размеры: 86 х 86 х 17;
вес комплекта: 255 г.

Комплект поставки:

• Терморегулятор термостат Wi-Fi для эл теплого пола 220В 16А HY03WE-2WIFI в упаковке;
• Выносной датчик температуры;
• Шуруп M4 – 2шт.;
• Руководство пользователя на английском языке.

Видео о работе с приложением.
