Терморегулятор термостат цифровой 2 розетки -50~120С 10А Inkbird ITC-308

Терморегулятор термостат цифровой 2 розетки -50~120С 10А Inkbird ITC-308 используется для поддержания температуры на заданном уровне путем включения/выключения электрических нагревательных/охладительных приборов. Целевое использование: управления современными системами отопления и кондиционирования, сушильными шкафами, инкубаторами, аквариумами, террариумами и т.п.

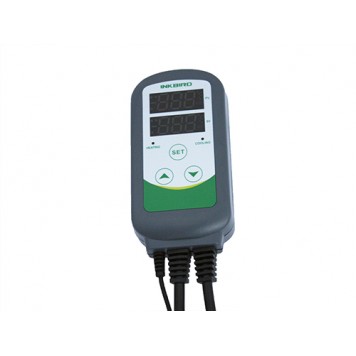

Терморегулятор Inkbird ITC-308 оснащен двумя LED дисплеями с символами красного цвета, тремя кнопками управления, двумя розетками и выносным датчиком температуры.
Датчик температуры – это термистор, длина провода датчика составляет 2 м. Датчик герметично запаян в металлическую колбу длиной 40 мм и диаметром 5 мм. Герметическая колба позволяет использовать датчик во влажной среде. Датчик выдерживает температуру от -50 до 99°C.
При выходе датчика из строя на дисплее терморегулятора отобразиться надпись ER и будет звучать непрерывный звуковой сигнал высокой тональности. Чтобы выключить звуковой сигнал нужно нажать на любую кнопку.
При выходе измеряемой температуры за границы возможностей датчика: терморегулятор отключит датчик, на дисплее терморегулятора отобразиться надпись HL и будет звучать непрерывный звуковой сигнал высокой тональности. Чтобы выключить звуковой сигнал нужно нажать на любую кнопку. Когда температура вернется в границы измерения – терморегулятор включит датчик.
Питается Inkbird ITC-308 от бытовой электросети с напряжением 100 – 240 В переменного тока. Сетевой кабель питания имеет длину 1,5 м и оснащен вилкой CEE 7/7 (совместима с типами E и F) или т.н. евровилка.
Терморегулятор Inkbird ITC-308, вместо привычных реле, оснащен двумя розетками CEE 7/7 (евро розеткой). Блок с розетками подключен к термостату кабелем длиной 30 см. Розетки обозначены COOLING (подключение охладителя) и HEATING (подключение нагревателя). Когда питание подается на розетку COOLING – на терморегуляторе горит светодиодный индикатор COOLING, когда питание подается на розетку HEATING – на терморегуляторе горит светодиодный индикатор HEATING.
Максимальный коммутируемый ток одного канала составляет 10 А, соответственно максимальная коммутируемая мощность при напряжении 110 В составляет 1100 Вт, при напряжении 220 В составляет 2200 Вт.
Конструкция терморегулятора Inkbird ITC-308:

1. Текущее значение температуры;
2. Заданное значение температуры;
3. Индикатор работы розетки COOLING;
4. Индикатор работы розетки HEATING;
5. Кнопка SET (вход в настройки);
6. Кнопка уменьшения значения;
7. Кнопка увеличения значения;
8. Розетка HEATING;
9. Розетка COOLING.
Терморегулятор Inkbird ITC-308 имеет три кнопки для настройки:

• Кнопка SET используется для входа в настройки терморегулятора. Для входа в настройки нужно нажать и на протяжении трех секунд удерживать кнопку SET. В меню настроек одно нажатие кнопки SET переключает пункты меню. Для сохранения настроек нужно нажать и на протяжении трех секунд удерживать кнопку SET;
• Кнопка увеличения значения используется для увеличения значений при настройке. Если зажать кнопку – значение будет меняться быстрее. В нормальном режиме при одиночном нажатии на кнопку увеличения значения на дисплее появиться значение гистерезиса для розетки HEATING;
• Кнопка уменьшения значения используется для уменьшения значений при настройке. Если зажать кнопку – значение будет меняться быстрее. В нормальном режиме при одиночном нажатии на кнопку уменьшения значения на дисплее появиться значение гистерезиса для розетки COOLING.

При звучании аварийного звукового сигнала, его можно отключить нажатием любой кнопки.
Пункты меню терморегулятора Inkbird ITC-308:

• TS – выбор желаемого значения температуры. Одно нажатие меняет температуру на 0,1°C. Возможные значения -50 - +99°C, значение по умолчанию 25°C;
• HD – значение гистерезиса для розетки HEATING. Одно нажатие меняет температуру на 0,1°C. Возможные значения 0,3 – 15°C, значение по умолчанию 2°C;
• CD – значение гистерезиса для розетки COOLING. Одно нажатие меняет температуру на 0,1°C. Возможные значения 0,3 – 15°C, значение по умолчанию 2°C;
• AH – значение температуры при которой подается аварийный звуковой сигнал при перегреве. Одно нажатие меняет температуру на 0,1°C. Возможные значения -50 –  +99°C, значение по умолчанию 90°C;
• AL – значение температуры при которой подается аварийный звуковой сигнал при переохлаждении. Одно нажатие меняет температуру на 0,1°C. Возможные значения -50 –  +99°C, значение по умолчанию -40°C;
• PT – время задержки до срабатывания розетки. Одно нажатие меняет значение на 1 минуту. Возможные значения 1 – 10 минут, значение по умолчанию 3 минуты;
• CA – калибровка датчика температуры. Одно нажатие меняет температуру на 0,1°C. Возможные значения -15 - +15°C, значение по умолчанию 0°C;
• CF – выбор единиц измерения. Возможные значения °C, °F. При изменении единиц измерения – все настройки сбрасываются по умолчанию.

Все настройки сохраняются в энергонезависимой памяти.
Принцип работы терморегулятора Inkbird ITC-308:
Если текущая температура ниже установленной минус значение гистерезиса дольше времени задержки – включается розетка, обозначенная HEATING, а на корпусе терморегулятора загорится индикатор HEATING.
Если текущая температура выше установленной плюс значение гистерезиса дольше времени задержки – включается розетка, обозначенная COOLING, а на корпусе терморегулятора загорится индикатор COOLING.
В верхней части корпуса терморегулятора Inkbird ITC-308 есть подвесное ушко.

Характеристики:

производитель: Inkbird;
модель: ITC-308;
количество розеток: 2 шт.;
длина кабеля до розеток: 30 см;
тип розеток: CEE 7/7 или т.н. евро розетка;
габариты блока с розетками: 135 x 54 x 40 мм;
максимальный коммутируемый ток: 10 А на одну розетку;
коммутируемая нагрузка: при напряжении 110 В составляет 1100 Вт, при напряжении 220 В составляет 2200 Вт на одну розетку;
напряжение питания: 100 – 240 В переменного тока;
длина кабеля питания: 1,5 м;
вилка кабеля питания: CEE 7/7 (совместима с типами E и F) или т.н. евровилка;
диапазон измеряемой температуры: -50 до 99°C;
точность: 1°C;
разрешение: 0,1°C;
датчик: термистор;
размеры колбы датчика: длина 40 мм, диаметр 5 мм;
длина кабеля датчика: 2 м;
время задержки: 1 – 10 минут;
калибровка датчика температуры: -15 - +15°C;
звуковая сигнализация: перегрев, переохлаждение, повреждение датчика;
габариты корпуса: 140 x 68 x 33 мм;
вес комплекта: 500 г.

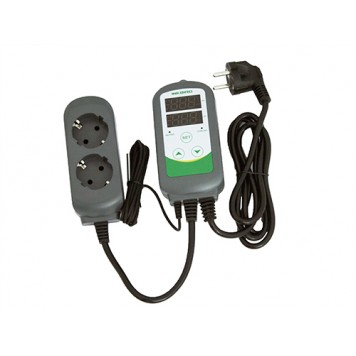

Комплект поставки:

• Терморегулятор термостат цифровой 2 розетки -50~120С 10А Inkbird ITC-308 в упаковке;
• Мультиязычное руководство пользователя (есть английский).

Руководство пользователя на английском языке.
Видео пример настройки Inkbird ITC-308.
