Терморегулятор термостат цифровой XH-W3001 -50~110С 220В 1500Вт

Терморегулятор термостат цифровой XH-W3001 -50~110С 220В 1500Вт используется для поддержания температуры на заданном уровне путем включения/выключения электрических нагревательных/охладительных приборов. Целевое использование: управления современными системами отопления и кондиционирования, сушильными шкафами, инкубаторами, аквариумами, террариумами и т.п.

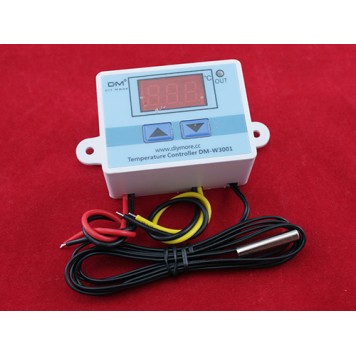

Терморегулятор XH-W3001 оснащен LED дисплеем с символами красного цвета, двумя кнопками управления и выносным датчиком температуры.
Датчик температуры – это термистор с сопротивлением 10 кОм. Длина провода датчика 1 м. Датчик герметично запаян в металлическую колбу длиной 20 мм и диаметром 4 мм. Герметическая колба позволяет использовать датчик во влажной среде. Датчик выдерживает температуру от -50 до 110°C. Точность датчика температуры в диапазоне 19,9 – 99,99°C составляет 0,1°C, в диапазонах -50 – -19,99°C и 100 – 110°C точность будет 1°C. При выходе датчика из строя на дисплее терморегулятора отобразиться надпись LLL.
При выходе измеряемой температуры за границы возможностей датчика, на дисплее терморегулятора отобразиться надпись HHH.
Питается термостат XH-W3001 от бытовой электросети с напряжением 110 – 240 В переменного тока. При отключении питания настройки сохранятся в энергонезависимой памяти.

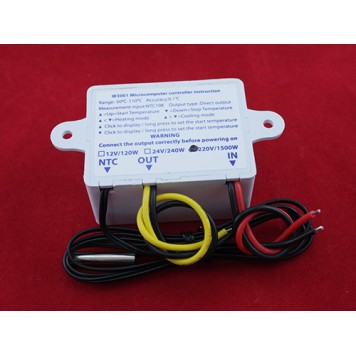

Схема подключения терморегулятора XH-W3001:

Терморегулятор подключается в разрыв нагрузки. При подключении важно не путать нулевой провод и провод фазы при коммутации переменного тока и полярность при коммутации постоянного тока.
Терморегулятор XH-W3001 предназначен для монтажа на плоской поверхности. Для этого он имеет два подвесных ушка. Расстояние между центрами отверстий подвесных ушек 74 мм.
Терморегулятор XH-W3001 имеет две кнопки для настройки:

• Кнопка с символом стрелка вверх при коротком нажатии показывает значение температуры, при которой будет включена нагрузка; при длительном нажатии входит в меню изменения температуры, при которой будет включена нагрузка; при коротком нажатии в меню увеличивает значение параметра - одно нажатие меняет температуру на 0,1°C.
• Кнопка с символом стрелка вниз при коротком нажатии показывает значение температуры, при которой будет выключена нагрузка; при длительном нажатии входит в меню изменения температуры, при которой будет выключена нагрузка; при коротком нажатии в меню уменьшает значение параметра одно нажатие меняет температуру на 0,1°C.
• При длительном нажатии двух кнопок одновременно произойдет сброс на заводские настройки.

Когда реле подачи нагрузки замкнуто – на корпусе терморегулятора будет гореть светодиод OUT.
Если температура включения нагрузки будет выше температуры выключения нагрузки – терморегулятор перейдет в режим охладителя.
В терморегулятор XH-W3001 установлено одно реле, которое рассчитано на коммутацию тока 20 А при напряжении 125 В переменного тока, 20 А при напряжении 14 В постоянного тока. При напряжении нагрузки 220 В переменного тока – не рекомендуется длительное время коммутировать ток выше 5 А, при напряжении нагрузки 12 В постоянного тока – не рекомендуется длительное время коммутировать ток выше 10 А.

Характеристики:

модель: XH-W3001;
количество реле: 1 шт.;
коммутируемая нагрузка: 20 А при напряжении 125 В AC, 20 А при напряжении 14 В DC;
максимальная мощность нагрузки: 1500 Вт AC, 150 Вт DC;
напряжение питания: 110 – 240 В переменного тока;
диапазон измеряемой температуры: -50 до 110°C;
точность: 0,1°C (19,9 – 99,99°C) и 1°C (-50 – -19,99°C и 100 – 110°C);
разрешение: 0,1°C;
датчик: термистор с сопротивлением 10 кОм;
размеры колбы датчика: длина 20 мм, диаметр 4 мм;
длина кабеля датчика: 1 м;
длина проводников: 10 см каждый;
размеры терморегулятора: 60 x 45 x 30 мм;
вес: 54 г.
