Контроллер заряда солнечной батареи ШИМ 12/24В 30A SSN30A

Контроллер заряда солнечной батареи ШИМ 12/24В 30A SSN30A используется для управления режимами заряда и разряда аккумуляторных батарей в составе солнечной батареи.

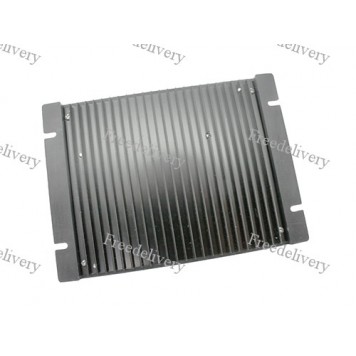

Для использования контроллера SSN30A нужно сначала выбрать место для монтажа. Место монтажа должно быть лишено влияния внешних агрессивных факторов (прямые солнечные лучи, влажность, повышенная температура, повышенная запыленность, вибрация т.п.), т.к. корпус контроллера имеет много вентиляционных отверстий и не приспособлен для монтажа в агрессивной среде. Контроллер имеет степень безопасности IP30. Смонтировать SSN30A можно на любой плоской поверхности (пол, стена, потолок), для этого на корпусе контроллера есть две лапы, каждая из которых имеет два выреза под крепежные шурупы. Еще одним критерием для места монтажа является расстояние от контроллера до аккумуляторной батареи. По рекомендациям производителя, это расстояние должно быть как можно меньше, чтобы избежать потерь энергии.

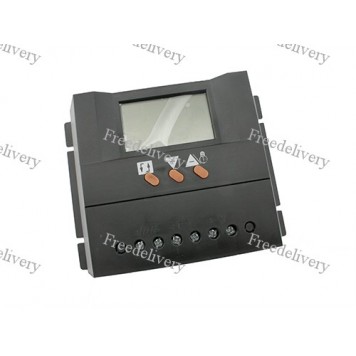

Основная панель контроллера SSN30A:

По рекомендациям производителя, подключение нужно выполнять в строго таком порядке:
1. Первой всегда подключается аккумуляторная батарея. Батарею нужно подключать, соблюдая полярность в соответствии со схемой подключения.
2. Второй подключается солнечная панель. Солнечную панель нужно подключать, соблюдая полярность в соответствии со схемой подключения.
3. И последним подключается потребитель постоянного тока. Потребитель нужно подключать, соблюдая полярность в соответствии со схемой подключения.
Схема подключения контроллера SSN30A:

Пиктограммы с изображением полюсов и что куда подключать нанесены на корпус контроллера.
Провода вставляются в отверстия с клеммами и сверху зажимаются винтами.
В случае неправильного подключения полюсов солнечной панели или аккумуляторной батареи ничего не случится. В случае неправильного подключения полюсов нагрузки – может выйти из строя подключаемое устройство.
Контроллер управляется с помощью трех кнопок, которые находятся посредине передней панели. Кнопки обозначены пиктограммами: кнопка SET1 – стрелки, кнопка SET2 – знак плюс, кнопка SET3 знак минуса.
Функции кнопок:

• Кнопка SET1 – переключение пунктов меню;
• Кнопка SET2 – увеличение значения параметра;
• Кнопка SET3 – уменьшение значения параметра, включение/выключение нагрузки в главном меню.

Совместное нажатие и удерживание кнопок SET1 и SET3 на протяжении 5 секунд – сбрасывает настройки контроллера на заводские.
Пункты меню:
1. Основное меню;
2. Меню для отображения значения температуры окружающей среды;
3. Меню для отображения значения тока заряда аккумуляторной батареи;
4. Меню для отображения значения потребляемого нагрузкой тока;
5. Меню для отображения значения запасенной солнечной энергии в ампер часах;
6. Меню для отображения значения потраченной энергии в ампер часах;
7. Меню для отображения состояния защиты от недостаточного напряжения аккумулятора и текущее состояние защиты вкл. или выкл.;
8. Меню для отображения значения напряжения, при котором будет включена нагрузка и текущее состояние нагрузки вкл. или выкл.;
9. Меню для отображения значения времени заряда;
10. Меню выбора типа аккумуляторной батареи: свинцово-кислотная, гелевая, свободный режим.
11. Меню для отображения  и выбора значения, до какого напряжения заряжать аккумулятор.
12. Меню для отображения  и выбора значения времени отдачи энергии на нагрузку: круглосуточно, только активная нагрузка, настраиваемое время 1 – 23 часов.
13. Меню для отображения  и выбора значения погрешности напряжения;
14. Меню для отображения состояния системы: нормальное состояние, включена защита недостаточного напряжения аккумулятора, включена защита от перегрузки, короткое замыкание.
Контроллер SSN30A рассчитан на солнечные панели с выходным напряжением 12В или 24В и током до 30А. Контроллер автоматически подстроится под значение напряжения солнечных панелей. Максимальная мощность подключаемых солнечных панелей 360Вт. SSN30A может держать нагрузку до 30А постоянного тока.

Характеристики:

модель: SSN30A;
тип контроллера: PWM;
напряжение питания: 12В/24 В;
максимальная мощность от солнечной панели: 360 Вт;
максимальный ток нагрузки: 30 А;
напряжение отключения питания: 10,8 В;
напряжение возобновления питания: 12,8 В;
степень защиты: IP30;
габариты : 145 х 104 х 45 мм;
вес контроллера: 350 г.

Комплект поставки:

• контроллер заряда солнечной батареи ШИМ 12/24В 30A SSN30A в картонной упаковке;
• руководство пользователя на английском языке.
