Умное зарядное устройство балансир iMAX B6 для АКБ

Умное зарядное устройство балансир iMAX B6 используется для зарядки, разрядки, балансировки, тестирования, ремонта аккумуляторных батарей.
iMAX B6 может работать с аккумуляторами:

• Li-ion (литий-ион), LiPo (литий-полимер), LiFe (литий-ферум) с количеством ячеек от 1 до 6;
• NiCd (никель-кадмий), NiMH (никель-металл-гидридный) с количеством ячеек от 1 до 15;
• Pb (свинцово-кислотный) с напряжением от 2 до 20В.

Функция балансировки доступна только для LiPo (литий-полимер) аккумуляторов с количеством ячеек от 1 до 6.
Для использования iMAX B6 нужно подключить к нему адапетр питания (не входит в комплект поставки) со штекером диаметром 2,1 мм, выходным напряжением 11 - 18В постоянного тока, током 1,5 - 8А, в зависимости от потребностей. Прибор включается сразу после подачи питания, через несколько секунд после включения звучит пищащий сигнал.
Также прибор можно использовать и в полевых условиях, для этого в комплекте идет кабель с соответствующим штекером с одной стороны и крокодилами с другой. Это дает возможность питать iMAX B6 от аккумуляторной батареи. После включения iMAX B6 сразу готов к работе.
Для использования iMAX B6 нужно подключить к прибору с помощью идущих в комплекте кабелей подходящий аккумулятор, произвести в меню настройку нужного режима работы и запустить процесс. Возможно идущие в комплекте кабеля не всегда подойдут к имеющемуся аккумулятору, тогда с подключением придется импровизировать.

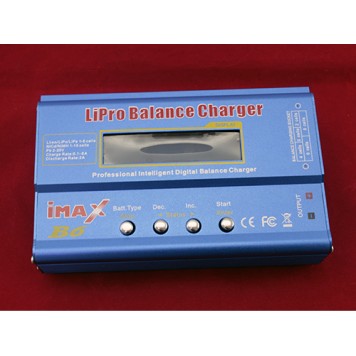

Управление iMAX B6 происходит с помощью четырех кнопок, которые находятся на лицевой панели прибора.
Функции кнопок:

• Batt.Type (тип аккумулятора) и Stop (остановка процесса);
• Dec. (декремент, уменьшение значения) и Status < (влево);
• Inc. (инкремент, увеличение значения) и Status > (вправо);
• Start (начало процесса) и Enter (подтверждение выбора).

Прибор оснащен множеством защит от неправильного выбора пользователя.
iMAX имеет жидкокристаллический дисплей с приятной синей подсветкой.

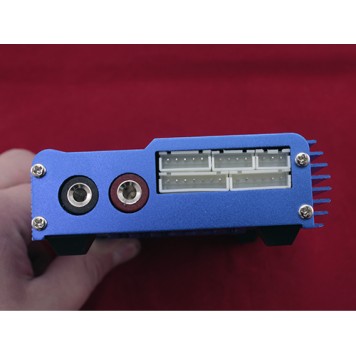

iMAX B6 имеет восемь гнезд и разъемов для подключения питания и подключения аккумуляторов:

• гнездо для подключения внешнего источника питания под штекер диаметром - 2,1 мм с центральным положительным полюсом;
• разъем для подключения датчика температуры и для подключения к компьютеру через конвертер USB – UART;
• разъем, состоящий из двух гнезд, выходное напряжение. Полярность гнезд обозначена цветом: отрицательный – черный, положительный – красный;
• пять разъемов типа JST-XH с количеством контактов от 3 до 7 для балансировки LiPo аккумуляторов с количеством ячеек от 2 до 6. Пример подключения аккумулятора к балансировочному разъему приведен в прилагающейся инструкции.

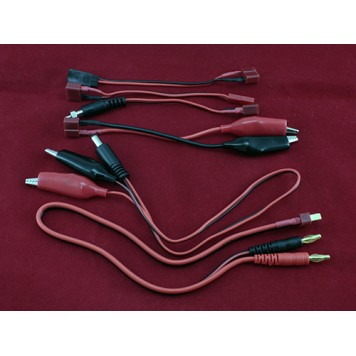

iMAX B6 имеет в комплекте шесть вспомогательных кабелей:

• штекер 2,1 мм – крокодилы;
• «бананы» – Tamiya «папа» базовый кабель, к которому подключаются остальные;
• Tamiya «мама» – крокодилы;
• остальные три кабеля имеют с одной стороны Tamiya «мама» – с другой стороны штекеры для подключения аккумуляторов Zippy, HXT, TURNIGY и др.

Питание iMAX B6 осуществляется от внешнего источника питания с напряжением 11 – 18 В постоянного тока и током не менее 1,5 А.

Характеристики:

модель: iMAX B6;
страна производитель: Китай;
типы аккумуляторов: Li-ion, LiPo, LiFe, NiCd, NiMH, Pb;
напряжение питания: 11 – 18В постоянного тока;
максимальная мощность заряда: 80Вт;
ток заряда: 0,1 – 6А;
напряжение заряда Li-ion, LiPo, LiFe аккумуляторов: 3,3 – 22,2В;
напряжение заряда NiCd, NiMH аккумуляторов: 1,2 – 18В;
напряжение заряда Pb аккумуляторов: 2 – 20В;
ток разряда: 0,1 – 2А;
размеры: 135 х 85 х 25 мм;
вес комплекта: 380 г.

Инструкция для iMAX B6 на русском языке.
