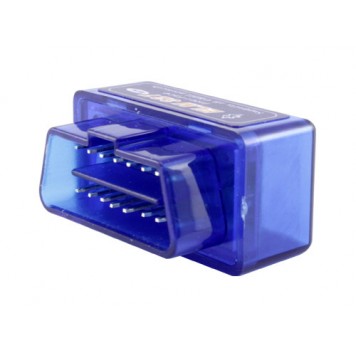

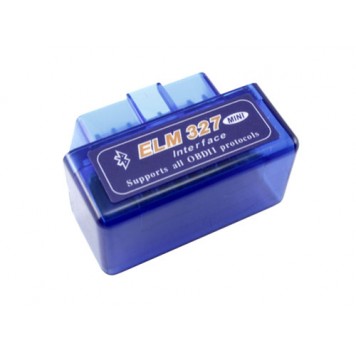

Мини Bluetooth ELM327 V1.5 OBD2 сканер диагностики авто

Мини ELM327 Bluetooth - универсальный сканер для диагностики автомобилей, работающих по протоколу OBD2. Данный адаптер – это программно-аппаратный комплекс, состоящий из адаптера для подключения к диагностическому разъему OBD2 и программного обеспечения. Его особенностью есть то, что сканер работает по спецификации Bluetooth. Это позволяет проводить диагностику автомобиля не только при помощи ПК, но и на планшете или телефоне на базе Android и iOS.
Нужно обратить внимание на то, что для работы по Bluetooth на iOS-системе должен быть джейлбрейк. В противном случае, рекомендуется использовать Wi-Fi-сканеры.
Версия прошивки 1.5 обеспечивает более стабильную работу сканера по сравнению с устройствами версии 2.1, а также поддержку протоколов J1850 PWM и J1850 VPW, без которых большое количество автомобилей Ford, а также некоторых других марок, выпущенных в конце 90-х начале 00-х, просто не определяются сканерами ELM327 v2.1.
Программы диагностики выполняют следующие функции:

• чтение кодов диагностики неисправностей в целом и по конкретному производителю, отображая значения (в базе больше 3000 кодов);
• обнуление кодов ошибок и выключение лампочки "Check Engine" на панели приборов, получение сохраненных значений текущих параметров работы системы управления на момент возникновение кодов неисправностей;
• считывание и просмотр результатов теста датчиков кислорода;
• вывод информации о диагностируемом автомобиле (VIN-кода и калибровочных данных);
• отображение текущих значений датчиков, в том числе: обороты двигателя, рассчитанное значение нагрузки, температура охлаждающей жидкости, статус топливной системы, скорость автомобиля, краткосрочная топливная балансировка, долгосрочная топливная балансировка, давление во впускном коллекторе, температура всасываемого воздуха, расход воздуха, положение дроссельной заслонки, данные кислородного датчика, давление топлива, давление масла, система EVAP, расход топлива, температура воздуха на входе и др.

Работает со всеми OBD2 (с 1996 в США) и EOBD машинами (на бензине с 2001, дизельные с 2003/2004 в Европе). Список протоколов поддерживаемых адаптером ELM327: ISO 9141, KWP2000, SAE J1850 (в том числе J1850 PWM и J1850 VPW), CAN-шина.
Рекомендуемое программное обеспечение для мини ELM327 OBD2 Bluetooth:

• ScanMaster для ПК;
• Torque Pro, hobDrive, Check-Engine для Android;
• DashCommand, RoqyBT4 с дополнением RoqyOBD для iPhone, iPod touch и iPad;
• и многое другие программы, которые доступны в Google Market AppStore.

Настройка работы между компьютером/планшетом/телефоном и бортовым компьютером выполняется в несколько шагов:
для компьютера:
1. Подключаем сканер к автомобилю.
2. Устанавливаем ПО (к примеру, ScanMaster).
3. Открываем программу ScanMaster, ищем значок вилки розетки и нажимаем на нем. В открытом окне ищем вкладку «Communication». В строке «Interface type» выбираем «Bluetоoth», затем в появившимся окне нажимаем «Search Devices». Программа найдет неизвестное устройство, выберите его и нажмите «ОК». Затем появится окно для ввода кода подтверждения. Код – 1234 (иногда 0000 или 6789). Затем нужно перейти во вкладку «Protocol» и выбрать пункт «0 – Automatic». Нажимаем «ОК» и в самой программе нажимаем «Connect». Устройство готово к использованию и можно приступать к диагностированию.
для телефонов/планшетов:
1. Включаем Bluetooth.
2. Жмем кнопку "Поиск устройств"
3. Нажимаем на найденный адаптер. Варианты названий: ELM327 Bluetooth — OBD-II, avto diag, CHX.
4. Коды сопряжения: 1234, 0000 или 6789
5. Если код подошел и все хорошо, увидим надпись "Сопряжено, но не подключено". На этом настройка Bluetooth закончена.
6. Запускаем ранее установленную программу диагностирования.
Инструкцию по эксплуатации и пакет ПО для работы со сканером можно установить с СD-диска, идущего в комплекте.

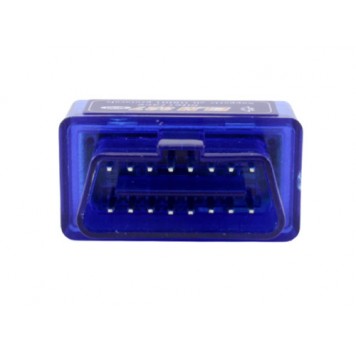

Питание сканера осуществляется от бортовой сети автомобиля через разъем ODB2.
Материал корпуса устройства – пластик.
Сканер имеет маленькие размеры, что позволяет не вынимать устройство из диагностического разъема DLC.

Характеристики:

версия прошивки: 1.5;
модель: Мини ELM327 OBD2 Bluetooth;
напряжение питания: 12 В;
поддерживаемые протоколы: ISO 9141, KWP2000, SAE J1850 (в том числе J1850 PWM и J1850 VPW), CAN-шина;
радиус действия: приблизительно 10 м;
передача данных: по Bluetooth;
вес: 19 г;
вес в упаковке: 30 г;
габариты адаптера: 48 х 32 х 26 мм.

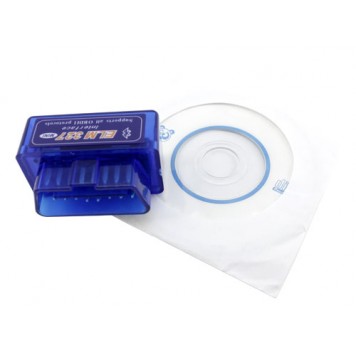

Комплектация:

• Bluetooth ELM327 V1.5 сканер;
• CD-диск с ПО.
