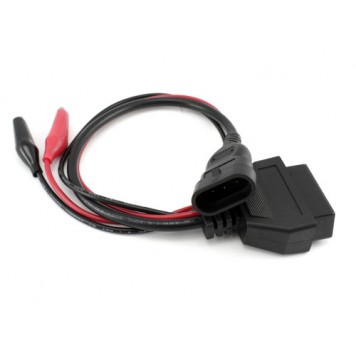

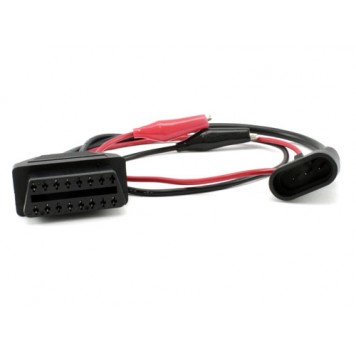

Переходник с OBD2 16pin мама на Fiat Alfa Romeo Lancia Chery 3pin папа

180.00грн.
В наличии
Переходник для подключения автомобильных сканеров с OBD2 выходом к автомобилям Fiat, Alfa Romeo, Lancia, Chery с 3-х контактным разъемом.

Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям Fiat, Alfa Romeo, Lancia, Chery с 3-х контактным разъемом. Для работы переходника нужно подключить дополнительное питание.
Распиновка 3-х контактного разъема:
Распиновка 3-контактного разъема
Счет начинается от крайнего контакта возле перегородки.
1 - K-линия;
2 - GND (земля);
3 - L-линия;

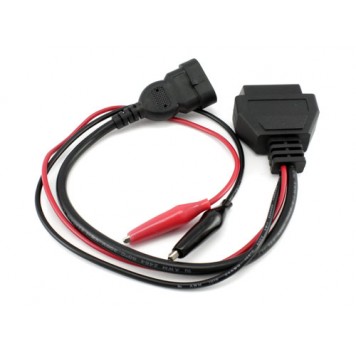

Зажимы "крокодилы" предназначены для подачи дополнительного питания: черный крокодил (-), красный крокодил (+) соответственно.
Распиновка 16-контактного трапециевидного разъема OBD2:
Распиновка 16-контактного разъема OBD2
1 - определяется производителем;
2 - шина J1850;
3 - определяется производителем;
4 - заземление шасси;
5 - сигнальное заземление;
6 - CAN (прямой) J2284;
7 - ISO 9141 - 2 (К - линия);
8 и 9 - определяется производителем;
10 - шина J1850;
11, 12, 13 - определяются производителем;
14 - CAN (инвестированный) J2284;
15 - ISO 9141 - 2 (L - линия);
16 - напряжение аккумулятора.

Характеристики:

подключения к автомобилю: 3-пиновый разъем типа "папа";
подключения к диагностическому сканеру: 16-пиновый разъем типа "мама";
дополнительное питание: 2 зажима типа "крокодил";
длина кабеля: 21 см;
длина переходника (вместе с разъемами): 32 см;
длина кабелей с разъемами "крокодил": 39 см;
вес: 60 г;
цвет: черный.

Страна-производитель товара Китай
Вид Переходники
Интерфейс OBD-II
Марка автомобиля Fiat, Alfa Romeo, Lancia, Chery
Тип подключения Кабель
Дополнительные характеристики подключения к автомобилю: 3-пиновый разъем типа "папа";
подключения к диагностическому сканеру: 16-пиновый разъем типа "мама";
дополнительное питание: 2 зажима типа "крокодил";
длина кабеля: 21 см;
вес: 60 г
Гарантия 1 месяц
Задайте вопрос о данном товаре
Написать отзыв
Пожалуйста авторизируйтесь или создайте учетную запись перед тем как написать отзыв
08.06.2018
Заказал всё как в описании работает на чери амулет без проблем

!!! Возможны незначительные отличия товара от представленного на сайте, но это не влияет на его эксплуатационные показатели и функциональность.
