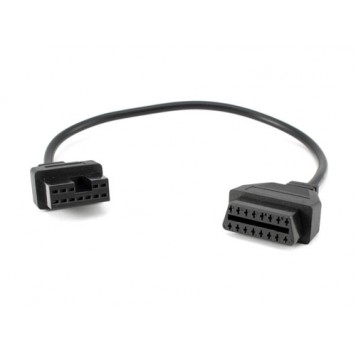

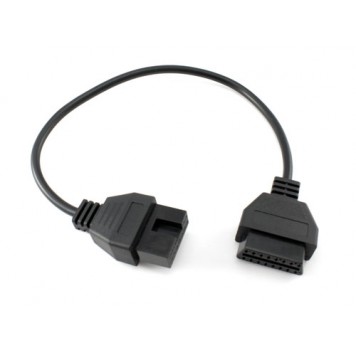

Переходник с OBD2 16pin мама на Hyundai, Mitsubishi 12pin мама
Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям марки Mitsubishi и Hyundai, имеющим старый 12-ти контактный разъем.
Распиновка 12-контактного разъема:
1 — Engine – MPI — Система управления двигателем;
2 — Steering — 4WS — Система рулевого управления;
3 — Suspension — Active ECS — Система управления подвеской;
4 — Brake – ABS — Антиблокировочная система;
5 — Cruise Control – ASC — Система круиз-контроля;
6 — Transmission — ELC-4/5AT — Система управления АКПП;
7 — Air Conditioner — Full Auto AC — Система управления кондиционированием;
8 — Air Bag – SRS — Система пассивной безопасности (подушки безопасности, преднатяжители ремней);
9 — ETACS: Pulse signal only — Система управления электрикой;
10 — Diagnosis Control;
11 — Вывод для имитации сигнала датчика скорости;
12 — Масса.
Распиновка 16-контактного трапециевидного разъема OBD2:
1 - определяется производителем;
2 - шина J1850;
3 - определяется производителем;
4 - заземление шасси;
5 - сигнальное заземление;
6 - CAN (прямой) J2284;
7 - ISO 9141 - 2 (К - линия);
8 и 9 - определяется производителем;
10 - шина J1850;
11, 12, 13 - определяются производителем;
14 - CAN (инвестированный) J2284;
15 - ISO 9141 - 2 (L - линия);
16 - напряжение аккумулятора.
Характеристики:
подключение к автомобилю Mitsubishi, Hyundai: 12-пиновый разъем типа мама;
подключение к диагностическому сканеру: 16-пиновый разъем типа мама;
длина переходника (вместе с разъемами): 30 cм;
вес: 81 г;
цвет: черный.
Страна-производитель товара | Китай |
Вид | Переходники |
Интерфейс | OBD-II |
Марка автомобиля | Mitsubishi, Hyundai |
Тип подключения | Кабель |
Дополнительные характеристики | подключение к автомобилю Mitsubishi, Hyundai: 12-пиновый разъем типа мама; подключение к диагностическому сканеру: 16-пиновый разъем типа мама; длина переходника (вместе с разъемами): 30 cм; вес: 81 г |
Гарантия | 1 месяц |
Нет отзывов об этом товаре.
!!! Возможны незначительные отличия товара от представленного на сайте, но это не влияет на его эксплуатационные показатели и функциональность.
