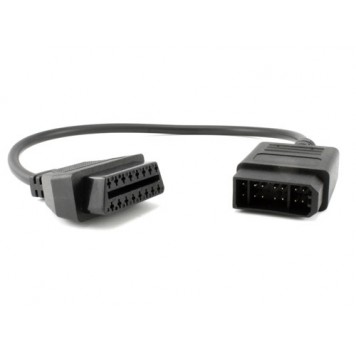

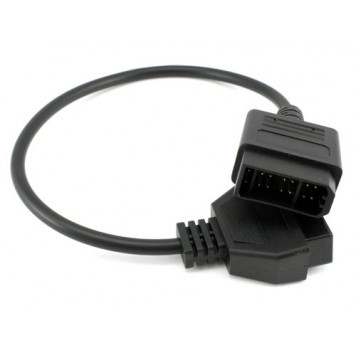

Переходник с OBD2 16pin мама на Nissan 14pin папа

170.00грн.
В наличии
Переходник для подключения автомобильных сканеров с OBD2 выходом к автомобилям Nissan имеющих 14-ти контактный разъем.

Данный адаптер предназначен для подключения различных современных диагностических сканеров с OBD2 разъемом к автомобилям марки Nissan, имеющих 14-ти контактный разъем.
Распиновка 14-контактного разъема для диагностики Nissan:
Распиновка 14-контактного разъема для диагностики Nissan
1 - RX-Data In - принимаемые ЭБУ данные;
2 - TX-Data Out - отправляемые ЭБУ данные;
4 - линия диагностики ABS;
6 - CHK - Check to ECCS;
7 - питание +12 В;
8 - масса;
9 - CLK - сигнал синхронизации.
Распиновка 16-контактного трапециевидного разъема OBD2:
Распиновка 16-контактного трапециевидного разъема OBD2
1 - определяется производителем;
2 - шина J1850;
3 - определяется производителем;
4 - заземление шасси;
5 - сигнальное заземление;
6 - CAN (прямой) J2284;
7 - ISO 9141 - 2 (К - линия);
8 и 9 - определяется производителем;
10 - шина J1850;
11, 12, 13 - определяются производителем;
14 - CAN (инвестированный) J2284;
15 - ISO 9141 - 2 (L - линия);
16 - напряжение аккумулятора.

Характеристики:

подключения к автомобилю Nissan: 14-пиновый разъем типа папа;
подключения к диагностическому сканеру: 16-пиновый разъем типа мама;
длина кабеля: 28.5 cм;
длина переходника (вместе с разъемами): 41 cм;
вес: 87 г;
цвет: черный.

Страна-производитель товара Китай
Вид Переходники
Интерфейс OBD-II
Марка автомобиля Nissan
Тип подключения Кабель
Дополнительные характеристики подключения к автомобилю Nissan: 14-пиновый разъем типа папа;
подключения к диагностическому сканеру: 16-пиновый разъем типа мама;
длина кабеля: 28.5 cм;
длина переходника (вместе с разъемами): 41 cм;
вес: 87 г
Гарантия 1 месяц
