Программатор ECU KTAG MASTER 2.10 v5.001, авто

Профессиональный программатор KTAG MASTER 2.10 v5.001 позволяет просто и качественно проводить перепрограммирование электронных блоков управления большинства современных автомобилей. КTAG разработан с максимальным учетом потребностей специалистов по чип-тюнингу. Он имеет 100-процентную совместимость с промышленным стандартом J-Tag, что без труда позволяет соединять его с микроконтроллерами ЭБУ на базе процессоров NEXUS MPC5xx/RENESAS SH705x. Используя уникальные наработки и технологии специалистам Alientech удалось объединить в одно устройство самые актуальные на сегодняшний день стандарты программирования ЭБУ: J-Tag Renesas, Motorola BDM, Nexus MPC55xx, Bootloader Mitsubishi, Bootloader Infineon Tricore, Bootloader C167 и ST10. Устройство автоматически идентифицирует ЭБУ, вычитывает полную область памяти и умеет подсчитывать контрольные суммы для множества типов блоков. Программатор поддерживает чтение-запись самых современных блоков управления процессорами TriCore с TPROT 8-10.
Для работы с устройством необходимо подключить к нему питание, после чего через USB порт подсоединить к персональному компьютеру. Далее установить с DVD-диска (который идет в комплекте) программное обеспечение K-Suite (для правильной установки воспользуйтесь видео-инструкцией, находящейся в папке с установочным файлом программы). На диске присутствуют различные версии K-Suite: 1.89, 2.06 Full, 2.08, 2.10. Последней версией является 2.10, в ее составе является наиболее полная библиотека процессоров, установленных в блоках управления различных производителей. Работать в программе совсем не сложно, так для начала необходимо выбрать категорию транспортного средства: легковой автомобиль, мотоцикл, грузовик, катер. Далее в окне программы открывается список всех имеющихся в библиотеке марок, моделей транспортных средств и версий используемых ЭБУ. После выбора нужной марки/модели/версии, программа предложит ознакомится со способом подключения программатора к конкретному блоку.
Список транспортных средств, поддерживаемых K-Suite 2.10.
Устройство изначально имеет 500 маркеров (токенов) для перепрошивки, по использовании которых оно блокируется, для сбивания счетчика маркеров используется J-Link программатор (инструкция этой процедуры находится в архиве KTAG J-LINK V8 ADD tokens на диске).
Внимание Допускается использование программного обеспечения только с CD-диска, который идет в комплекте с устройством. При работе с программатором отключите рабочий компьютер от интернета. Не обновляйте программное обеспечение KTAG 2.10, это может произвести к выходу из строя его процессора.
В данной версии программатора отсутствует возможность работы с электронными блоками управления сельскохозяйственной техники (тракторов).

Характеристики:

название: программатор ECU KTAG MASTER 2.10 v5.001;
совместимость с большинством 8, 16 и 32-bit микропроцессорами ЭБУ;
позволяет сохранять–загружать файлы в открытом бинарном виде;
возможность чтения и сохранения всего программного обеспечения, зашитого в ЭБУ;
функция проверки контрольной суммы прошивки;
подключение к специальному разъему BMD на плате ЭБУ;
программатор укомплектован специальными переходниками для подключения к ЭБУ;
подключение к компьютеру через USB;
питание: 12V (блок питания в комплекте);
размер программатора: 18 х 13 х 3.5 см;
вес комплекта: 1034 г.

Комплектация:

• программатор ECU KTAG MASTER 2.10 v5.001;

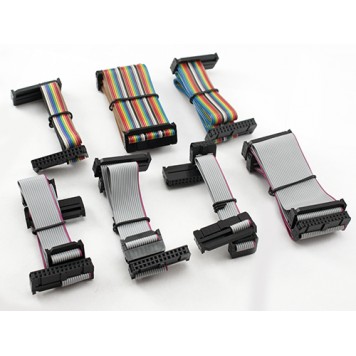

• набор соединительных проводов 144300Т - 7 шт.;
• соединительный кабель для подключения к ЭБУ MED17/EDC17;
• блок питания;
• кабель USB тип "А" - USB тип "В" для подключения к ПК;

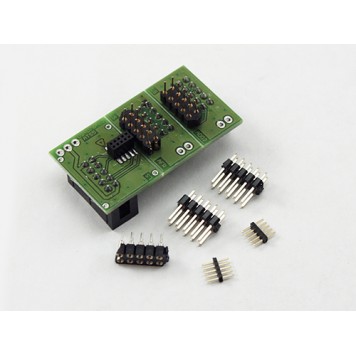

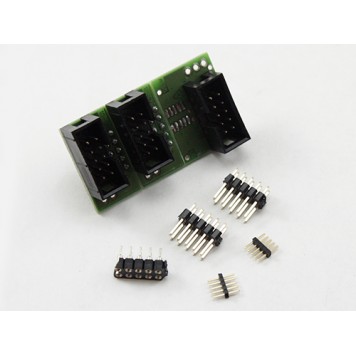

• набор переходников для пайки;
• DVD-диск с ПО.
