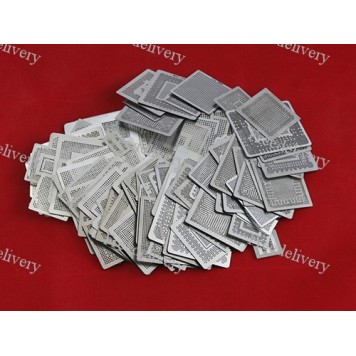

Набор из 170 BGA трафаретов для ремонта ноутбуков и игровых консолей

Комплект из 170 трафаретов обеспечат реболлинг BGA выводов микросхем. Наружные размеры трафаретов соответствуют наружным размерам чипов. При выполнении работ по восстановлению шариковых выводов нужно лишь совместить между собой трафарет и чип по наружному контуру.
Все трафареты подписаны согласно своему предназначению. В качестве маркировки указан компонент применения и диаметр требуемых шариков.
В комплект поставки входят следующие трафареты:

• AC82X58MM

под 0.3 мм шар (2 шт.):

• 82801     IUX;
• Универсальный трафарет 0,3 мм.

под 0.35 мм шар (5 шт.):

• AC80566;
• AF82US15W SLGFQ;
• BD82HM55;
• AC82GS45;
• Универсальный трафарет 0,35 мм.

под 0.4 мм шар (4 шт.):

• BD82H61;
• BD82P55;
• 17-620M;
• Универсальный трафарет 0,4 мм.

под 0.45 мм шар (9 шт.):

• AC82P45;
• DDR2;
• DDR2-2;
• DDR1;
• DDR3;
• AC82PM45;
• CG82NM10;
• GF104-325-A1;
• Универсальный трафарет 0,45 мм (шаг 0,78 мм).

под 0.5 мм шар (42 шт.):

• NF790IU-SLI-N-B1;
• GF 106-250-KA-A1;
• SB700 RD780;
• ATI XP600;
• ATI 700M;
• ATI IXP460;
• RS800ME;
• 215-0758000;
• ATI 216-0728018;
• 215-0735003;
• 215-0719090;
• 215-0708003;
• ATI 21514;
• E350;
• ATI 215-0669065;
• G200-103-B3;
• G94-300-A1;
• GFGO7400-N-A3;
• ATI 1100;
• G96-600-A1;
• MCP7A-P-B1;
• GF 100-030-A3;
• 218 0697010;
• 82945GMS;
• MCP77MV-A2;
• LE82PM965;
• BR03-N-A3;
• QG 82945P/82945GC;
• QG 82945PM;
• ATI X1300;
• NQ82915GMS;
• NF-6100-430;
• ATI 21515;
• NF6801-SLI-N-A2;
• 965;
• LGA1155;
• LGA1156;
• NF 200-SLI-A2;
• MSPII/VX800U;
• NF-7150-6301-A2;
• CPU-N475;
• Универсальный трафарет 0,5 мм.

под 0.6 мм шар (78 шт.):

• VX700;
• VIA P4M900;
• PN 800;
• K8M890;
• SIS 655FX;
• 648 FX;
• SIS 662;
• SIS 968;
• SIS 756;
• 82915P;
• 82801IB/82801IR;
• SIS 965L;
• SIS 964L;
• VT 8251;
• 215R6VALA21G;
• VIA VT8235;
• VT82037R;
• 82801GBM;
• VT8237S;
• SIS 661FX;
• AL M1671;
• 775CPU;
• G80-100-K1-A2;
• 4200GO;
• GO5200;
• NF550/570;
• NF-GO150;
• 82801BA;
• NF-G6150-N-A2;
• NF-430-N-A3;
• 82801FBM;
• GO6800-B1;
• HIS-A4;
• NF-4N-A3 NF4-A3;
• FX5700;
• VIA P4M898;
• 215RGMDKA13FG;
• 80001HB;
• ATI R480;
• FX5900/GO6800LE;
• 989;
• X38;
• 915PM/915GM;
• QG5000P;
• LGA1366;
• RG82865PE;
• CX700M;
• VIA C7 M;
• 307;
• NF250;
• ATI IXP400;
• N270 SLB73;
• VIA CLE266;
• R360;
• ATI RC410MB;
• FXGO5200;
• 82801HBM;
• 1828-0206;
• 215-0718020;
• X1800;
• ATI 218BAPAGA12F;
• 7500 M7/9000-CSP32;
• ATI X1600;
• ATI 9200/X300/X700/9700;
• K6-C16;
• 9100 IGP;
• VT8235M;
• 9600-T2;
• GF-GO6200;
• ATI 9000 64;
• 200M;
• MX 440;
• 9000IGP;
• RC82540EM;
• 420GO;
• (0.9);
• Универсальный трафарет 0,6 мм (шаг 1 мм);
• Универсальный трафарет 0,6 мм (шаг 1,1 мм).

под 0.76 мм шар (30 шт.):

• 82371EB;
• 754CPU;
• 845MP/855PM;
• 82801EB;
• 82801DBM 82801DB;
• SOKET SI CPU;
• IXP 150;
• FW82815EP;
• VIA P4M800;
• VT82C694X;
• VT82C686B;
• K8M800;
• K8T800;
• V N800;
• SIS630E;
• SIS 630S;
• SIS650;
• 962;
• 760LV;
• R G82875;
• 941;
• 82801AA;
• 479/LE80539;
• 845GL 845GV;
• 855GME;
• A M3;
• A M2;
• 478;
• 216-PSZBFA22H;
• Универсальный трафарет 0,76 мм (шаг 1,27 мм).

Для облегчения процесса снятия трафарета с чипа нанесите на его поверхность деионизованную воду.
Внимание: Комплектация может незначительно (1-3 позиции) изменяться в зависимости от партии поставки. Но, в любом случае, это будет полезный трафарет, который имеет практическое применение.

Характеристики:

количество трафаретов: 170 шт.;
толщина трафаретов: 0,3 мм;
вес комплекта: 359 г;
материал: сталь.
