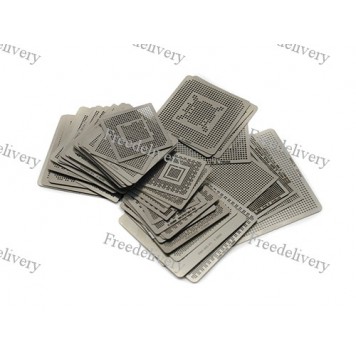

Набор из 58 BGA трафаретов для ремонта видеокарт

Комплект из 58 трафаретов обеспечат реболлинг BGA выводов микросхем. Наружные размеры трафаретов соответствуют наружным размерам чипов. При выполнении работ по восстановлению шариковых выводов нужно лишь совместить между собой трафарет и чип по наружному контуру.
Все трафареты подписаны согласно своему предназначению. В качестве маркировки указан компонент применения и диаметр требуемых шариков.
В комплект поставки входят следующие трафареты:
под 0.5 мм шар (18 шт.):

• ATI X1300
• ATI 700M
• ATI 1100
• ATI IXP460
• ATI 21514
• ATI 21515
• ATI 215-0669065
• ATI RS800ME
• NV G200-103-83
• NV G94-300-A1
• NV G96-600-A1
• NV GFG07400-N-A3
• NF-7150-5301-A2
• NF-8200
• STI7162
• SB700RD780
• 215-0719090
• MCP67MV-A2;

под 0.6 мм шар (31 шт.):

• ATI IXP400
• ATI X1600
• ATI R480
• ATI X1800
• ATI RC410MB
• ATI 9000-64
• ATI 9200/X300/X700/9700
• ATI 7500 9000 CSP-32
• NV FXGO5200
• NV NF-GO150
• NV NF-4N-A3/NF4-A3
• NV NF-G6150-N-A2
• NV NF-430-N-A3
• NV NF550/NF570
• NV NF250
• NV GF-GO6200
• NV FX5900/GO6800LE
• NV FX5700
• NV MX440
• NV GO6800-B1
• NV G80-100-K1-A2
• NV GO-5200
• NV 200M
• SIS 671/SIS671DX
• SIS 661FX
• SIS 964L
• SIS 965L
• VIA VT8235
• HSI-A4
• 9000 IGP
• 9100 IGP;

под 0.76 мм шар (4 шт.):

• ALIM1671BI
• SIS 630E/630
• SIS 630S
• SIS 650;

BGA трафареты универсальные (5 шт.):

• P=1.27 0.76mm A=55x55mm
• P=1.0 0.6mm A=47x47mm
• P=0.8 0.5mm A=40x40mm
• P=0.9 0.5mm A=35x35mm
• P=1.1 0.5mm A=32x32mm.

Для облегчения процесса снятия трафарета с чипа нанесите на его поверхность деионизованную воду.

Характеристики:

количество трафаретов: 58 шт.;
толщина трафаретов: 0,3 мм;
вес комплекта 130 г;
материал: сталь.
