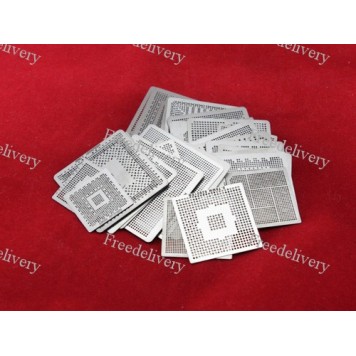

Набор из 60 BGA трафаретов для ремонта ноутбуков

Снято с продажи
Набор из 60 трафаретов для реболлинга микросхем компонентов ноутбуков.



Комплект из 60 трафаретов обеспечат реболлинг BGA выводов микросхем. Наружные размеры трафаретов соответствуют наружным размерам чипов. При выполнении работ по восстановлению шариковых выводов нужно лишь совместить между собой трафарет и чип по наружному контуру.
Все трафареты подписаны согласно своему предназначению. В качестве маркировки указан компонент применения и диаметр требуемых шариков.
В комплект поставки входят следующие трафареты:
под 0.45 мм (5 штук):

  • DDR1
  • DDR2
  • DDR3
  • AC82P45
  • AC82PM45

под 0.5 мм (20 штук):

  • ATI 1100
  • ATI 21514
  • ATI 21515
  • RS800ME
  • ATI XP600
  • SB700/RD780
  • ATI IXP460
  • ATI X1300
  • ATI MCP67MV-A2
  • NF-6100-430
  • G94-300-A1
  • G96-600-A1
  • QG82945PM
  • 965
  • QG82945P/82945GC
  • NF-200-SLI-A2
  • NQ82915GMS
  • LE82PM965
  • 82945GMS
  • Универсальный трафарет 0.5 мм

под 0.6 мм (30 штук):

  • GF-GO 6200
  • GO 5200
  • GO 4200
  • NF-4N-A3//NF4-A3
  • NF-430-N-A3
  • NF-G6150-N-A2
  • MX440
  • HSI-A4
  • NF 250
  • FX GO 5200
  • 200M
  • 7500 M7/9000-CSP32
  • ATI IXP400
  • ATI X1600
  • ATI RC410MB
  • VIA VT8235
  • P4M900
  • 82915P
  • 915PM/915GM
  • RG82865PE
  • ATI 9200/X300/X700/9700
  • ALM1671
  • 82801BA
  • 82801FBM
  • 82801GBM
  • 82801HBM
  • 82801DBM
  • Универсальный трафарет 0.6 мм (шаг - 0.9)
  • Универсальный трафарет 0.6 мм (шаг - 1.0)
  • Универсальный трафарет 0.6 мм (шаг - 1.1)

под 0.76 мм (5 штук):

  • Универсальный трафарет 0.76 мм (шаг - 1.27)
  • 845GL/845GV
  • 82801EB
  • 845MP/855PM
  • 855GME

Для облегчения процесса снятия трафарета с чипа нанесите на его поверхность деионизованную воду.

Характеристики:

количество трафаретов: 60 шт.;
толщина трафаретов:  0.31 мм;
вес комплекта: 118 г;
материал: сталь.
