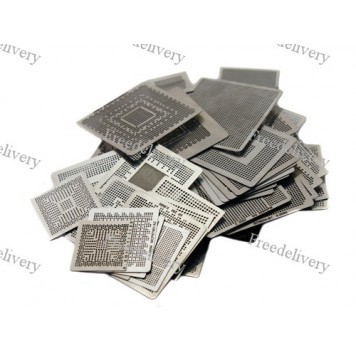

Набор из 64 BGA трафаретов для ремонта ноутбуков

Снято с продажи
Набор из 64 трафаретов для реболлинга микросхем компонентов ноутбуков.

Комплект из 64 трафаретов обеспечат реболлинг BGA выводов микросхем. Наружные размеры трафаретов соответствуют наружным размерам чипов. При выполнении работ по восстановлению шариковых выводов нужно лишь совместить между собой трафарет и чип по наружному контуру.
Все трафареты подписаны согласно своему предназначению. В качестве маркировки указан компонент применения и диаметр требуемых шариков.
В комплект поставки входят следующие трафареты:
под 0.45 мм (5 штук):

  • DDR1
  • DDR3
  • DDR2
  • Intel  AC82PM45
  • Intel AC82P45

Под 0.5 мм (20 штук):

  • универсальный (30х30 мм)
  • ATI IXP460
  • ATI 1100
  • ATI 21515  (2 штуки)
  • ATI 700M
  • ATI SB700 / RD780
  • ATI RS800ME (2 штуки)
  • ATI XP600
  • ATI 21514
  • Intel QG 82945PM
  • Intel QG 82945P / 82945GC
  • Intel LE82PM965
  • Intel NQ82915GMS
  • Intel 82945GSM
  • Nvidia G94-300-A1
  • Nvidia MCP67MV-A2
  • Nvidia GFG07400-N-A3
  • Nvidia G96-600-A1

Под 0.6 мм (33 штуки):

  • универсальный P=1.0 (44х44 мм)
  • ATI X1600
  • ATI 9000 64
  • ATI 7500 M7 / 9000-CSP32
  • ATI 9200 / X300 / X700 / 9700
  • ATI 200M
  • ATI IXP400
  • ATI RC410MB
  • Intel 82915P
  • Intel AL M1671
  • Intel 82801HBM
  • Intel 82801GBM
  • Intel 82801FBM
  • Intel  82801IB / 82801IR
  • Nvidia GO5200
  • Nvidia  NF550 / NF570
  • Nvidia NF-G6150-N-A2
  • Nvidia GF-GO6200
  • Nvidia 4200GO
  • Nvidia  NF250
  • Nvidia FXG05200
  • Nvidia  HSI-A4
  • Nvidia MX440
  • Nvidia GO6800-B1
  • Nvidia  FX5900 / GO6800LE
  • Nvidia  NF-4N-A3 / NF4-A3
  • Nvidia NF-430-N-A3
  • SIS 671 / SIS671DX
  • SIS 661FX
  • SIS 964L
  • VIA VT8237R
  • VIA P4M800
  • VIA VT8235

Под 0.76 мм (6 штук):

  • универсальный P=1.27 (54х54 мм)
  • Intel 82801EB
  • Intel 82801CAM
  • Intel 845GL/845GV
  • Intel 855GME
  • Intel 845MP / 855PM

Для облегчения процесса снятия трафарета с чипа нанесите на его поверхность деионизованную воду.

Характеристики:

количество трафаретов: 64 шт.;
толщина трафаретов:  0.3 мм;
вес комплекта: 131 г;
материал: сталь.
