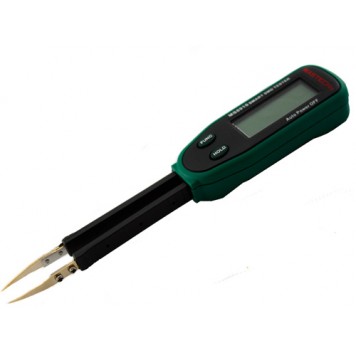

Автоматический тестер SMD, мультиметр MS8910

Компоненты SMD, как правило, маленького размера и их характеристики сложно измерять обычными мультиметрами, потому что размеры щупов зачастую сопоставимы с размерами тестируемого компонента.
Данный мультиметр MS8910 предназначен для проверки сопротивления от 300 Ом до 30 МОм и емкости от 3нФ до 30 мФ, а также для проверки целостности цепи и тестирования диодов (транзисторов).
Тестер очень прост в использовании. На корпусе есть две кнопки: "Func" и "Hold". Для включения мультиметра нужно зажать кнопку "Func". Переключения режимов осуществляется нажатием кнопки "Func".
Устройство Mastech MS8910 имеет такие режимы работы:

• автосканирование - мультиметр сам определит, какой именно элемент он тестирует (диод, резистор, конденсатор, электрическую цепь) и перейдет в соответственный режим;
• измерения сопротивления резисторов;
• измерения емкости конденсаторов;
• тестирования диодов (транзисторов);
• режим прозвонки электрических сетей.

Режимы сопротивления резисторов и емкости конденсаторов в отличии от автоматического режима расширяет диапазон измерения до заявленных в характеристиках. При режиме автосканирования пределы измерения меньше: сопротивление от 300 Ом до 3 МОм, а емкость от 3 нФ до 300 мкФ.
При нажатии кнопки "Hold" включается режим фиксации значения. В данном режиме тестер перестанет обновлять данные на ЖК-дисплее до того времени, пока эта кнопка не будет нажата еще раз.
Если мультиметр не используется в течении 10 минут – он автоматически отключается.

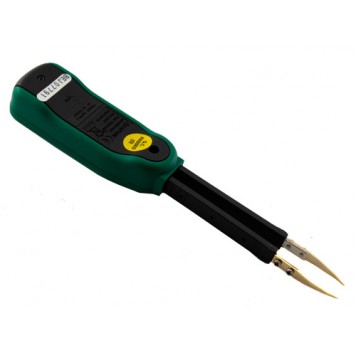

Питается устройство от 3 В дисковой батарейки СR2032 (в комплект не входит). Отсек для батарейки находится на обратной стороне тестера под сдвигаемой крышкой, которая фиксируется винтом.

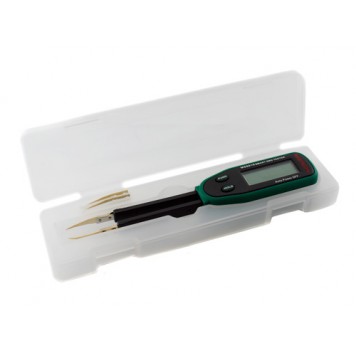

Тестер выполнен в удобном компактном корпусе в виде пинцета. В комплект входит пластмассовый пенал для хранения тестера и запасных щупов.
Значения символов дисплея:

Данное устройство не измеряет напряжение и индуктивность.
Внимание: чтобы не повредить прибор или тестируемое оборудование, обязательно отключите питание и разрядите все высоковольтные конденсаторы.
Документацию на русском языке можно посмотреть здесь.

Характеристики:

модель: MS8910;
производитель: Mastech, Китай;
соответствие стандарту по классу защиты: IEC1010-1 CAT-II;
питание: литиевая батарея CR2032, 3 В (в комплект поставки не входит);
диапазон измерения сопротивления: от 300 Ом до 30 МОм;
диапазон измерения емкости: от 3 нФ до 30 мФ;
при тестировании диодов: напряжение на открытом переходе 2.8 В, измерительный ток 2 мА;
переключение режимов с помощью одной кнопки "FUNC";
функция данных на дисплее: 39 х 15 мм;
проверка целостности: звуковой сигнал, если сопротивление цепи меньше 30 Ом;
индикация выхода за предел измерения (бесконечность): "OL";
индикация разряженной батареи;
функция автоотключения: 10 минут бездействия;
рабочая температура: 0 - 40°С при относительной влажности <80%;
температура хранения: -10 - 50°С при относительной влажности <70%;
габариты: 177 х 31 х 19 мм;
вес: 46 г;
вес в упаковке: 145 г;
габариты упаковки: 123 х 52 х 29 мм.

Комплектация:

• мультиметр Mastech MS8910;
• запасная пара измерительных контактов;
• пластиковый пенал для тестера;
• инструкция пользователя на английском языке.
