Цифровой вольтметр 4.5-30В LED измеритель вольтажа

Цифровой вольтметр 0 – 99,9 В LED используется для измерения и индикации напряжения. Используется в несложных проектах на микроконтроллерах.
Для использования цифрового вольтметра нужно собрать на его основе макет, а именно: подключить к вольтметру напряжение питания, а потом к объекту измерения. После этого можно начинать работу.

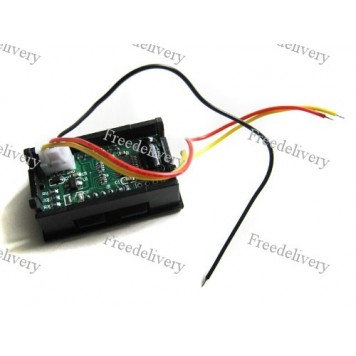

Цифровой вольтметр 0 – 99,9В LED имеет один 3-х контактный или 2-х контактный штыревой разъем типа «мама», в который включается коннектор. Обозначение (при 3-х контактном исполнении) контактов: IN (входной сигнал), VCC (напряжение питания), GND (общий контакт).
Цифровой вольтметр может комплектоваться коннектором с 2-мя или 3-мя проводами, в зависимости от штыревого разъема. Если провода 2, то питание вольтметра осуществляется от измеряемого напряжения. Обозначение (при 2-х контактном исполнении) контактов: IN+ и IN-.
Питание вольтметра может осуществляться от любого источника с напряжением 4 – 30В.

Характеристики:

диапазон измеряемого напряжения: 0 – 99,9 В;
напряжение питания: 4 – 30 В;
точность измерения: 0,2 В;
рабочий ток: до 60 мА;
размер экрана: 35,5 х 18,0 мм;
цвет символов на дисплее: красный;
размеры: 47 х 28 х 22 мм;
длина провода: 15 см;
вес: 17 г;
цвет: черный.

Комплект поставки:

• цифровой вольтметр 0 – 99,9 В LED измеритель вольтажа;
• коннектор с 2-мя или 3-мя проводами.

Автор: Павел Назаров
