Конструктор DDS генератор v2.0 на микроконтроллере AVR, СОБЕРИ САМ

Снято с продажи
Конструктор DDS генератор v2.0 на микроконтроллере AVR "собери сам" (DIY – Do It Yourself).

Конструктор регулятора напряжения может использоваться как опытными, так и начинающими радиолюбителями для улучшения навыков чтения схем, сборки схем, пайки и т.п.
Данный конструктор позволяет собрать DDS генератор с помощью схемы, печатной платы, монтажных и электронных компонентов, которые идут в комплекте. Сборка производится путем механического соединения элементов и пайки.
После сборки и настройки конструктор можно использовать как DDS генератор.

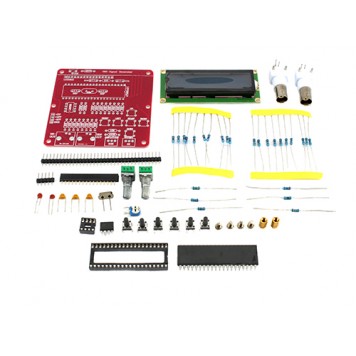

Конструктор состоит из следующих монтажных и электронных компонентов:

  • печатная плата, исполненная на текстолите зеленого цвета;
  • переменный регулировочный резистор 1 кОм;
  • переменный регулировочный резистор 50 кОм;
  • подстроечный резистор 10 кОм;
  • микросхема LM358P;
  • микроконтроллер ATMEGA16A;
  • стойка для микросхемы LM358P;
  • стойка для микроконтроллера ATMEGA16A;
  • 10 постоянных резистора с сопротивлением 20 кОм;
  • 10 постоянных резистора с сопротивлением 10 кОм;
  • постоянный резистор с сопротивлением 12 кОм;
  • 2 постоянных резистора с сопротивлением 100 кОм;
  • 2 постоянных резистора с сопротивлением 220 Ом;
  • постоянный резистор с сопротивлением 100 Ом;
  • 3 постоянных керамических конденсатора с емкостью 0,1 мкФ;
  • 2 постоянных керамических конденсатора с емкостью 22 пФ;
  • кварцевый резонатор генератор HC-49S 16 МГц;
  • LCD дисплей 1602A;
  • 2 BNC разъема;
  • 6 тактовых кнопок модели SWT6;
  • коннектор 4pin папа с шагом 2,54 мм;
  • коннектор 35pin папа с шагом 2,54 мм;
  • коннектор 16pin мама с шагом 2,54 мм;
  • 2 стойки для установки LCD дисплея;
  • 4 винта для фиксации стоек.

Инструкцию по настройке и использованию можно скачать здесь.
Видео по сборке можно посмотреть здесь.

Характеристики:

размер печатной платы (д х ш х т): 80,5 х 80,5 х 1,6 мм;
вес комплекта поставки: 95 г.

Тип Детекторы
Дополнительные характеристики Конструктор позволяет собрать DDS генератор с помощью схемы, печатной платы, монтажных и электронных компонентов
Размеры 80,5 х 80,5 х 1,6 мм
Вес 0.095 кг
Страна-производитель товара Китай
Гарантия 1 месяц
Задайте вопрос о данном товаре
Написать отзыв
Пожалуйста авторизируйтесь или создайте учетную запись перед тем как написать отзыв

Нет отзывов об этом товаре.

!!! Возможны незначительные отличия товара от представленного на сайте, но это не влияет на его эксплуатационные показатели и функциональность.
