Двухканальный генератор сигналов DDS, 20МГц

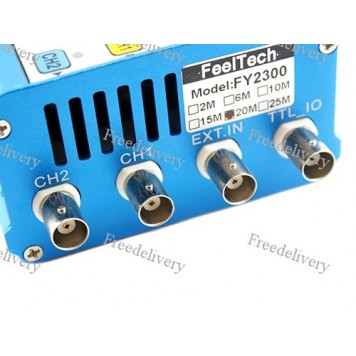

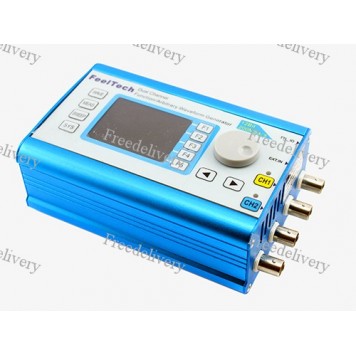

Двухканальный DDS генератор FY2300-20M выполнен в небольшом алюминиевом корпусе бирюзового цвета, выглядит очень добротно, качество сборки также на высоте. На правой стороне корпуса размещены 4 BNC выхода, два канала генератора, один цифровой вход и один цифровой вход/выход. С помощью интерфейса TTL_IO можно синхронизировать несколько приборов.

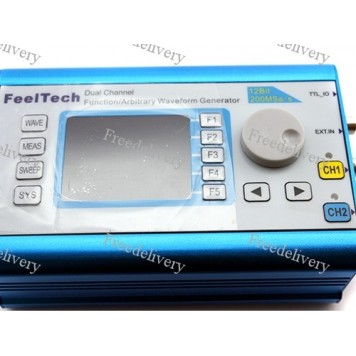

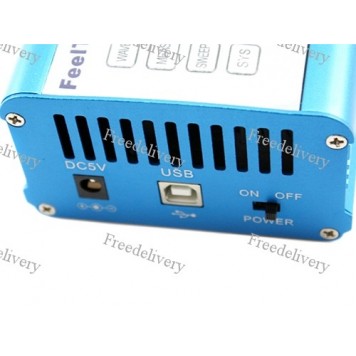

На левой стороне размещены гнездо для подключения блока питания, порт USB тип В и выключатель устройства. Всю переднюю панель занимают кнопки управления и достаточно большой цветной ЖК-дисплей 2.4" для отображения информации о работе устройства. Также имеется два светодиода зеленого цвета для индикации работы каждого канала.
Управление работой устройства производится с помощью 13-ти мембранных кнопок и энкодера. Кнопкой "WAVE" - выбирается один из 31 предустановленных типов сигнала: синус, прямоугольник, треугольник, импульс, наклон, прямая и обратная пила, TTL, CMOS, шум, ECG, распределение Гаусса и другие. Энкодером можно менять значения, а стрелками разряд параметра сигнала. Кнопки "F1"-"F5" отвечают за выбор параметра. Кнопками "CH1", "CH2" осуществляется переключение между каналами или включение/выключение канала. Кнопка "MEAS" — включает измерения частотомер/счётчик. Кнопкой "SWEEP" — можно задавать параметр (частоту/ амплитуду/смещение/скважность) по одному из законов (линейный/логарифмический) в течении выбранного времени. Кнопка "SYS" - открывает меню настройки генератора, где можно изменить настройки языка, включить/выключить звуковое сопровождение нажатия кнопок, а также увидеть информацию о версии устройства и его прошивки.
Работает генератор от USB порта или от блока питания который входит в комплект, напряжение питания 5 В DC.
На CD диске, который идет в комплекте, есть программное обеспечение, позволяющее управлять генератором удаленно с ПК. Также с его помощью в память можно загрузить до 16 произвольных сигналов, или нарисовать желаемый сигнал вручную.

Характеристики:

модель: FY2300-20M;
ЖК-дисплей с диагональю: 2.4";
диапазон частоты сигнала: 1 мкГц - 20 МГц;
технология прямой выборки DDS: разрешение - 12 бит, скорость - 200 Мвыб./с, память - 2048 точек;
амплитуда: от 10 мВ до 20 В (частота до 5 МГц); от 10 мВ до 15 В (частота более 15 МГц);
смещение: +/- 10 В, разрешение 0.01 В;
импеданс: 50 Ом ±10 \%;
модуляция: AM, FM;
встроенный частотомер: 0.01 Гц - 100 МГц;
31 предустановленная форма сигналов (синус, прямоугольник, треугольник, импульс, наклон, прямая и обратная пила, TTL, CMOS, шум, ECG, распределение Гаусса и другие);
разрешение по частоте: 1 мкГц;
интерфейс подключения к ПК: USB;
питание: DC 5 В, 1000 мА (БП в комплекте);
размер: 160 х 90 х 55 мм;
вес генератора: 411 г;
вес комплекта: 730 г.

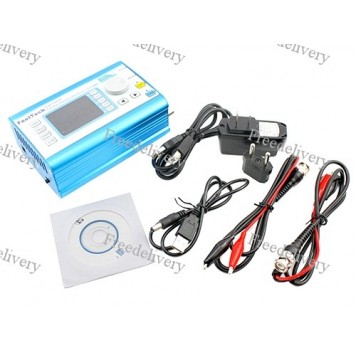

Комплектация:

• двухканальный DDS генератор FY2300-20M;
• блок питания;
• кабель USB тип А – USB тип В (длиной 0.9 м);
• два кабеля с зажимами крокодилами (длиной по 1 м);
• СD диск с программным обеспечением.
