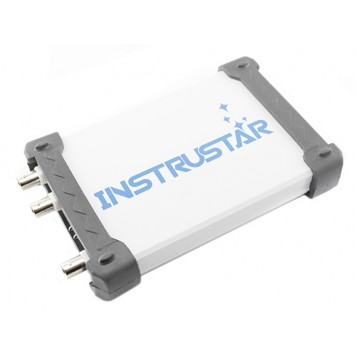

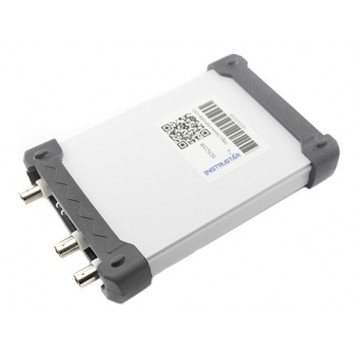

Двухканальный USB-осциллограф ISDS220В 60МГц, 200 МС/с

Компактный двухканальный осциллограф с встроенным DDS-генератором сигналов, используется в ремонте и изучении электронных схем любой сложности, также его можно использовать в качестве спектрального анализатора. В генераторе сигналов используется технология цифрового синтеза, это позволяет обеспечить более высокую точность установки частоты, низкий уровень шумов, а также быстрый переход между частотами.  Осциллограф ISDS220В не поддерживает функцию записи данных.

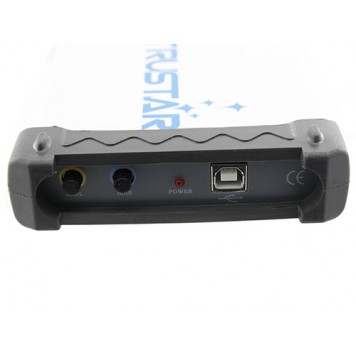

Установка и подготовка осциллографа к работе не займет много времени и труда, питание и подключение к ПК производится через порт USB 2.0 (длина кабеля примерно 1 м). Для индикации подключения к компьютеру используется встроенный в корпус светодиод.  Определение и конфигурация прибора производится по технологии Plug, есть поддержка ОС Windows XP/7/8/10 32 и 64bit. Все нужные драйвера, а также ПО - программа Multi VirAnalyzer есть на CD-диске, который входит в комплект поставки. Там же можно найти инструкции к осциллографу и ПО Multi VirAnalyzer на китайском и английском языках (в формате PDF, а также видео-инструкции).

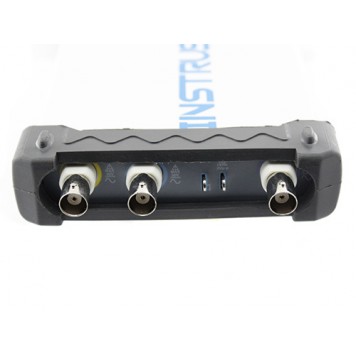

В комплект также входят рабочие щупы, они подключаются к ВNC-гнездам осциллографа. На щупах имеются ползунковые переключатели для смены чувствительности от 1Х до 10Х. К щупам подключаются крокодилы для заземления, триммеры для управления частотой компенсации щупов в 10Х режиме, также одеваются насадки с крючками. В комплекте входят кольца для маркировки щупов.
В первую очередь для работы на компьютере, не подключая осциллограф, нужно установить программу Multi VirAnalyzer. Для этого зайдите на СD-диск в папку Softwart User Guide\English и откройте установочный файл English Version.exe. В ходе установки программа повторно запрашивает разрешение установить программное обеспечение. После завершения установки программы подключите осциллограф через USB к ПК. После определения устройства вам будет предложено установить драйвер в автоматическом режиме (если он не был установлен на предыдущем этапе), подтвердите установку драйвера.  Если по каким либо причинам драйвер не будет установлен, есть возможность установить его вручную, он находится на СD-диске в папке SDK 2.6/Driver.
После установки драйвера и Multi VirAnalyzer, до начала работы, необходимо подключить  щуп к разъему калибратора на заднем торце прибора, возле ВNC-гнезд. Вместе с разъемом заземления он обозначен голубой краской. Включить Multi VirAnalyzer и в меню программы выбрать пункт "Автокалибровка" (кнопка "Auto"), после чего нажать кнопку CH1 или СH2 в зависимости от того, щуп какого канала калибруется. В окне Multi VirAnalyzer отобразится дискретный сигнал с частотой 1кГц и амплитудой ~2В. Далее необходимо сравнить изображение на экране с изображением в инструкции к щупам. Если сигнал имеет правильную форму, то компенсация щупа не нужна. В противном случае необходимо провести настройку, для этого с помощью отвертки подкручивается винт на ВNC-конекторе щупа до установления сигнала правильной формы. После настройки можно приступать к использованию прибора.
Минимальные системные требования к ПК: Intel Pentium III и выше, 512 мб ОЗУ, 1 Гб свободного места на жестком диске.

Характеристики:

модель: ISDS220В;
количество каналов: 2;
размер буфера: 512 кБ/канал;
частота дискретизации: 200 МС/с;
пропускная способность: 60 МГц;
тип входного сигнала: переменный/постоянный;
разрешение по вертикали: 8 бит;
сопротивление: 1 МОм, 25 пФ;
диапазон усиления: -16~16 В (щуп X1), -160~160 В (щуп X10);
временная развертка: 1 нс – 20 с;
защита входа: диодная, 50 В;
автонастройка: диапазон от 10 Гц до 60 МГц;
синхронизация: автоматическая, нормальная, однократная;
алгоритм: быстрое преобразование Фурье FFT (18 окон), корреляция;
отображение осциллограмм: X, Y-T, X-Y;
математические функции: сложение, вычитание, умножение;
поддержка фильтров: нерекурсивный КИХ и рекурсивный БИХ;
амплитуда DDS-генератора: более 9 В;
сопротивление DDS-генератора: 200 Ом ±10%;
диапазон частот DDS-генератора: 1 Гц~20 МГц (синусоида), 1 Гц~2 МГц (прочие);
сохранение в формате: BMP или в файлах MS Excel;
размеры: 180 х 115 х 35 мм;
вес осциллографа: 345 г;
вес комплекта с упаковкой: 675 г.

Комплектация:

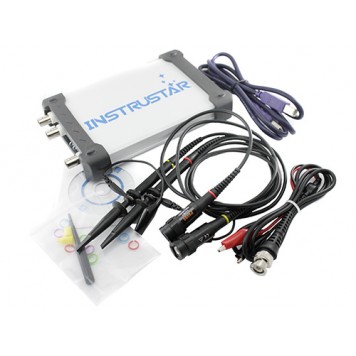

• 2-х канальный осциллограф ISDS220В 60Мгц, 200МС/с;
• щупы – 2 шт.;
• кабель с зажимами крокодилами к генератору;
• кабель для подключения к ПК длиной 1 м (USB тип А – USB тип В);
• установочные втулки – 2 шт.;
• кольца для маркировки – 8 шт.;
• CD-диск с программным обеспечением, драйверами и инструкциями;
• инструкция к щупам на английском языке.
