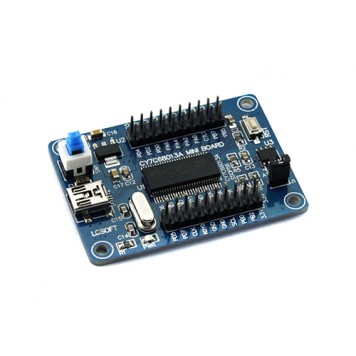

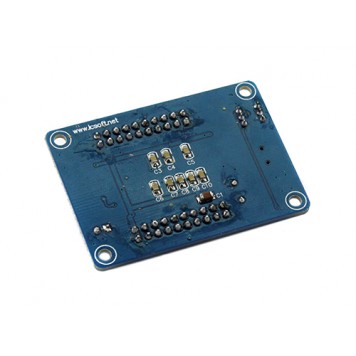

Логический анализатор, отл плата CY7C68013A EZ-USB

Логический анализатор, отл плата CY7C68013A EZ-USB используется для записи, просмотра и анализа сигналов в цифровых схемах и автоматической расшифровки записанных сигналов.
Перед использованием логического анализатора нужно сделать некоторые изменения в схеме. Микроконтроллер CY7C68013A не имеет собственной энергонезависимой памяти (EEPROM), поэтому нужно использовать внешнюю память. Микроконтроллер, при загрузке, считывает программу в свою оперативную память. В связи с этой особенностью логический анализатор CY7C68013A, с помощью правильной прошивки внешней памяти, можно превратить в любое устройство (например, выдать его за анализатор от Saleae Logic). Такая особенность даст возможность использовать программное обеспечение производителей логических анализаторов: Saleae Logic, USBee Suite.
Следующей особенностью логического анализатора CY7C68013A является сама внешняя EEPROM. На плате анализатора установлена микросхема Atmel1327 24C128N. Прошивка микроконтроллера предполагает, что на плате установлена память 24LC02. Из-за разницы в адресации к ячейкам, прошивка не может записать/прочитать что-то в какую-то ячейку памяти и анализатор не запускается. В связи с этим нужно приобрести и установить на плату подходящую EEPROM: 24LC02 AT24C02. Если у Вас есть микросхемы с большим объемом памяти – можно попробовать установить их, но не более 8 Кбайт.
После замены памяти можно подключать анализатор к компьютеру. Для подключения нужен кабель USB тип A - miniUSB тип B (в комплект поставки не входит).

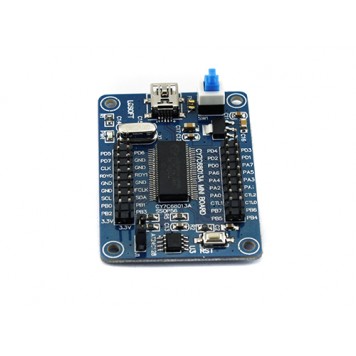

После подключения к компьютеру нужно нажать на кнопку, обозначенную SW1, после чего должен загореться красный светодиод, обозначенный PWR. Теперь нужно отсоединить джампер, обозначенный J1. Далее нам нужно превратить наш анализатор в Saleae или USBee. Для этого в EEPROM нужно прошить файл Saleae.iic или USBee.icc.
Для прошивки этих файлов можно использовать программу Cypress Suite USB в связке с USB Control Center или программатор. После установки программного обеспечения анализатор должен определиться как Cypress EZ-USB FX2LP No EEPROM. Далее устанавливаем джампер, обозначенный J1, на место и с помощью программы USB Control Center прошиваем нужный файл.
После прошивки скачиваем программное обеспечение Saleae Logic или USBee Suite. Программное обеспечение Saleae может декодировать следующие протоколы: CAN, DMX-512, I2C, I2S / PCM, Manchester, 1-Wire, Async Serial, Simple Parallel, SPI, UNI/O.
Программное обеспечение USBee может декодировать следующие протоколы: I2C, I2S, CAN, Sync Serial, Parallel bus, USB, SPI, Async Serial, PS/2, SMbus, 1-Wire.
Для удобства использования анализатора CY7C68013A Вам понадобятся аксессуары:
10x Dupont Дюпон кабель мама-мама 20см для Arduino;
10x Тестовая клипса, зажим для PCB, SMD, IC;
10х Тестовая клипса для логического анализатора.
Потом к анализатору нужно подключить источники сигналов (до 8 сигналов). Запускаем программу для чтения и расшифровки сигналов и получаем графическую и аналитическую информацию о сигнале и его расшифровку. Выглядеть это будет примерно так. На плате логического анализатора есть кнопка сброса параметров и перезагрузки, обозначенная RST.
Частота дискретизации настраивается в программном обеспечении и может быть: 24 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 КГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц.
Питание логического анализатора CY7C68013A осуществляется от USB порта компьютера. Напряжение питания 5 В. Входы микроконтроллера рассчитаны на входное напряжение до 3,3 В, но они толерантны к напряжению 5 В. При входном напряжении сигналов 5 В рекомендуется использовать преобразователь уровней.

Характеристики:

модель: CY7C68013A MINI BOARD;
микроконтроллер: CY7C68013A;
количество каналов: 8;
частота дискретизации: до 24 МГц;
подключение к компьютеру: USB спецификации 2.0;
поддержка операционных систем: Windows XP 32-bit, Windows Vista 32-bit 64-bit, Windows 7 32-bit 64-bit, ОС Windows 8 32-bit 64-bit, Mac OS X 10.4 Tiger и выше, Linux, Ubuntu, Fedora или OpenSUSE;
работает с логикой: 5V, 3.3V, 2.5V, 2.0V, с 1.8V;
размеры: 57 х 41 х 10 мм;
вес: 14 г.
