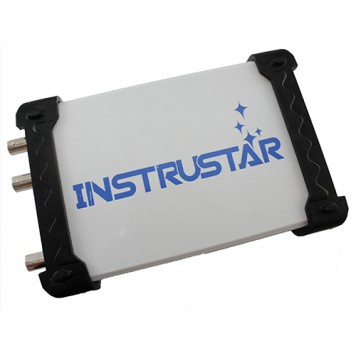

Осциллограф USB приставка ISDS205X, DDS, лог анализатор, 2 канала 20МГц

2-х канальный осциллограф ISDS205X может использоваться для обучения, ремонта электронного оборудования, исследования проектируемых схем, контроля работы электронных блоков, анализа различных сигналов. Может использоваться, как осциллограф, прямой цифровой синтезатор (DDS генератор), анализатор спектра, самописец, логический анализатор.
Устройство осциллографа ISDS205X:

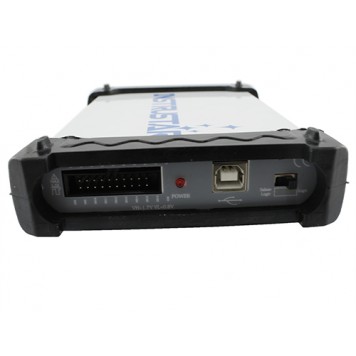

Модель ISDS205X имеет функцию логического анализатора.
Для включения функции нужно перевести переключатель Saleae Logic – Logic в положение Logic.
В режиме логического анализатора ISDS205X может использовать до 16 каналов.
При использовании 8 каналов – частота дискретизации может быть 250 кГц – 24 МГц.
При использовании 16 каналов – частота дискретизации может быть 250 кГц – 16 МГц.
Объем записываемой информации в режиме логического анализатора составляет 1 МБ – 2 ГБ.
Для упрощения подключения тестируемых сигналов в комплекте с осциллографом идет кабель из 20 проводников 20 BLS-1 «мама» – 20 BLS-1 «мама» длиной 30 см.
Также для упрощения подключения тестируемых сигналов в комплекте с осциллографом есть 20 тестовых клипс (10 красного цвета, 10 черного цвета). Каждая клипса имеет штыревой разъем под штекер BLS-1 «мама». Для использования клипсы нужно соединить её с BLS-1 штекером кабеля. Каждая клипса оснащена пружинно-выдвижным механизмом. Если нажать на механизм, то из отверстия верхней части клипсы выдвинется два зажимных усика. С помощью усиков можно захватить и надежно удерживать проводник источника сигнала – для этого достаточно отпустить пружинно-выдвижной механизм.
Модель ISDS205X поддерживает программное обеспечение Saleae Logic 2 и может работать с ним в качестве логического анализатора.
Для включения функции нужно перевести переключатель Saleae Logic – Logic в положение Saleae Logic.
Программное обеспечение Saleae Logic поддерживает интерфейсы: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, Manchester, 1-WIRE, UNI/O, Simple Parallel, MDIO, USB1.1, PS/2 Keyboard/Mouse.
В режиме логического анализатора Saleae Logic ISDS205X может использовать до 8 каналов.
При использовании 8 каналов – частота дискретизации может быть 250 кГц – 24 МГц.
Объем записываемой информации в режиме логического анализатора Saleae Logic составляет 1 МБ – 10 TБ.
Модель ISDS205X имеет функцию DDS генератора и поддерживает пять форм выходного сигнала: прямоугольные импульсы, синусоида, треугольник, пила, обратная пила. Для подключения используется гнездо осциллографа, обозначенное DDS-OUT, а в комплекте поставки есть кабель BNC «папа» – крокодилы длиной 1 м.
Амплитуда выходного сигнала составляет ≥9Vp-p (без нагрузки), сопротивление 200 Ом, смещение ±2,5 В.
Частота выходного сигнала: синусоида – 1 Гц – 20 МГц, другие формы – 2 МГц.
Модель ISDS205X имеет функцию анализатора спектра.
Для активации этой функции в программном обеспечении нужно выбрать пункт «Osciloscope/Spectrum Analyzer (Professional)+DDS».
В режиме логического анализатора спектра ISDS205X может использовать до 2-х каналов. Пропускная способность в этом режиме составляет 20 МГц.
Алгоритм: быстрое преобразование Фурье (18 окон), корреляция.
Быстрое преобразование Фурье точки: 8 – 1048576 на канал.
Быстрое преобразование Фурье измерение: гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR.
Фильтр с конечной импульсной характеристикой поддерживает: произвольный диапазон частотной выборки, Rectangle, Bartlett, Triangular, Cosine, Hanning, Bartlett-Hanning, Hamming, Blackman, Blackman-Harris, Tukey, Nuttall, Flat Top, Bohman, Parzen, Lanczos, Kaiser, Gaussand Dolph-Chebyshev.
Фильтр с бесконечной импульсной характеристикой поддерживает: Butterworth, Chebyshev I, Chebyshev II, Elliptic.
Модель ISDS205X имеет функцию самописца.
В режиме самописца ISDS205X может использовать до 2-х каналов.
При использовании 1 канала – частота дискретизации может быть 1 кГц – 24 МГц.
При использовании 2 каналов – частота дискретизации может быть 1 кГц – 16 МГц.
Вертикальное разрешение: 8 бит.
Диапазон усиления: -6В – +6 В (делитель 1X), -60 В – +60 В (делитель 10X).
Объем записываемой информации в режиме самописца составляет 4 ГБ. Продолжительность записи информации зависит от частоты дискретизации.
Перед подключением осциллографа к компьютеру нужно установить драйвера и программное обеспечение, которые находятся на CD из комплекта поставки.
Для установки программного обеспечения и драйверов нужно запустить исполняемый файл English Version(3.10.6.1).exe, который находится в каталоге Software User Guide\English и следовать инструкциям мастера установки.
Если драйвера не удалось установить – нужно от имени администратора запустить исполняемый файл WinusbCopy.exe, который находится в каталоге Software User Guide\English\the solution of driver can not install.
Также нужно установить программное обеспечение Saleae Logic. Для этого нужно запустить исполняемый файл Logic+Setup+1.1.16+beta+(32-bit).exe или Logic+Setup+1.1.16+beta+(64-bit).exe (в зависимости от разрядности Вашей операционной системы) из каталога Saleae Logic и следовать инструкциям мастера установки.
Драйвера и программное обеспечение совместимы с операционными системами Windows XP (SP3), Vista, 7, 8, 8.1, 10 как 32- так и 64-разрядными.
Также на CD диске есть руководства пользователя, как к прибору, так и к программному обеспечению на английском и китайском языках.
Для использования осциллографа нужно подключить его к компьютеру через кабель USB тип A – USB тип B длиной 1 метр. После этого на приборе загорится красный светодиод Power.

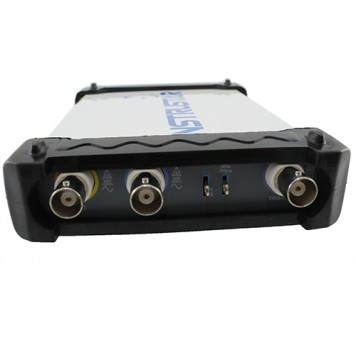

Далее нужно в BNC гнезда осциллографа, обозначенные CH1 и CH2, подключить по потребности один или два щупа.

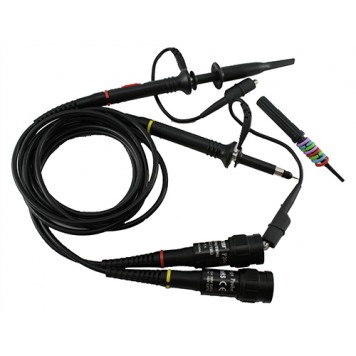

В комплекте поставки есть два щупа модели P2060. Вместе со щупами есть восемь дополнительных маркировочных колец разного цвета и два защитных колпачка.
Пропускная способность щупа составляет 60 МГц. Положения делителя X1 и X10. Входное сопротивление 1 МОм (X1), 10 МОм (X10). Входная емкость 70 – 120 пФ (X1), 14 – 18 пФ (X10). Возможная компенсация 15 – 45 пФ. Длина кабеля вместе со щупом составляет 110 см. Вес одного щупа 55 г.
Строение щупа P2060: BNC коннектора, триммера для регулировки частоты компенсации щупов в режиме 10X, кабеля длиной 1 метр, маркировочного кольца, ползункового переключателя для изменения чувствительности щупа (делителя), крокодила заземления, насадки с крючком, самого щупа.
После этого нужно подсоединить один щуп к встроенному калибратору и выбрать в программном обеспечении пункт, связанный с авто установкой (авто калибровкой). В окне программного обеспечения должен отобразиться дискретный сигнал частотой в 1 кГц и амплитудой 2 В.
Далее необходимо выполнить компенсацию щупа для его согласования с соответствующим входным каналом осциллографа. Для этого по форме сигнала, отображаемого на экране, определите, правильно ли скомпенсирован щуп и в случае необходимости проведите его настройку с помощью специальной отвертки, которая идет в комплекте. Компенсация щупа проводится при положении делителя X10.
Щуп оснащен крюком с пружинно-выдвижным механизмом. Если нажать на механизм, то из верхнего отверстия щупа выдвинется крюк. С помощью крюка можно захватить и надежно удерживать тонкий проводник источника сигнала – для этого достаточно отпустить пружинно-выдвижной механизм. При необходимости крюк можно снять со щупа. Для этого достаточно потянуть за насадку с небольшим усилием.
Питание осциллографа ISDS205X осуществляется от USB порта компьютера. Внешнее питание не требуется.

Характеристики:

производитель: INSTRUSTAR;
модель: ISDS205X;
количество каналов: 2;
входное сопротивление: 1 МОм, 25 пФ;
тип входного тока: переменный/постоянный;
разрешение по вертикали: 8 бит;
диапазон усиления: -6 – +6 В (X1), -60 – +60 В (X10);
временная развертка: 1 нсек – 20 сек;
защита входа: диодная, 50 В;
автонастройка: диапазон от 10 Гц до 20 МГц;
синхронизация: автоматическая, нормальная, однократная;
способы синхронизации: передний фронт, задний фронт;
размер буфера: 1 мегабайт на канал;
математические функции: сложение, вычитание, умножение;
пропускная способность: 20 МГц;
частота дискретизации: 48 MS/s;
отображение осциллограмм: X, Y-T, X-Y;
алгоритм: быстрое преобразование Фурье (18 окон), корреляция, спектральная функция;
поддержка фильтров: КИХ и БИХ;
выборка: 1 канал - 1 КГц – 24 МГц, 2 канала - 1 КГц – 16 МГц;
модель щупов: P2060;
размер: 180 х 105 х 35 мм;
вес прибора: 356 г;
вес комплекта: 754 г.

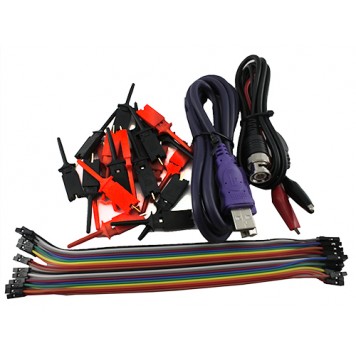

Комплект поставки:

• Осциллограф USB приставка ISDS205X, DDS, лог анализатор, 2 канала 20 МГц в упаковке;
• Щупы P2060 – 2 шт.;
• Кабель BNC «папа» – крокодилы;
• Кабель USB тип А – USB тип В;
• Кабель 20 BLS-1 «мама» – 20 BLS-1 «мама»;
• Тестовые клипсы – 20 шт.;
• Защитный колпачок щупа – 2 шт.;
• Кольца для маркировки – 8 шт.;
• CD-диск с программным обеспечением, драйверами и инструкциями;
• Инструкция к щупам на английском языке.

Руководство пользователя на английском языке.
