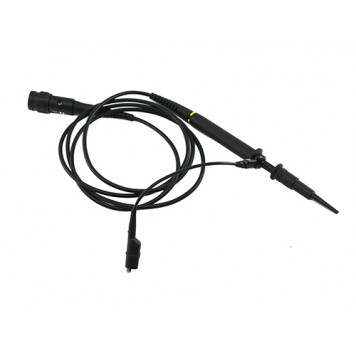

P4100 пробник для осциллографа 100МГц, 1:100, 2кВ

815.00грн.
Нет в наличии
Высоковольтный щуп для осциллографа модели P4100 с пропускной способностью 100 МГц и делителем x100.

Данный  щуп оснащен крюком с пружинно-выдвижным механизмом. Если нажать на механизм, то из верхнего отверстия щупа выдвинется крюк. С помощью крюка можно захватить и надежно удерживать тонкий проводник источника сигнала – для этого достаточно отпустить пружинно-выдвижной механизм. При необходимости крюк можно снять со щупа. Для этого достаточно потянуть за насадку с небольшим усилием. Также в комплекте поставки имеются 2 сменные насадки (изолирующая насадка и насадка с бортиками для использования в местах с возможностью короткого замыкания). Также к щупу подключен контакт "минуса" ("земли").

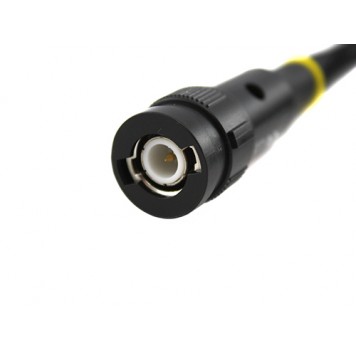

Щуп оснащен ВNC-коннектором для подключения к осциллографу.
После подключения пробника к осциллографу, нужно проверить компенсацию сигнала и в случае необходимости произвести соответствующую настройку.
Для этого с помощью отвертки (идет в комплекте поставки) подкручивается винт на ВNC-коннекторе щупа до установления сигнала правильной формы.
После этого прибор готов к работе.
Возможные варианты отображения амплитуды электрического сигнала:
Возможные варианты отображения амплитуды электрического сигнала
Также в комплекте имеется 8 маркировочных колец (по 2 кольца голубого, синего, зеленого и красного цвета) для визуального разделения щупов осциллографа.

Характеристики:

модель: P4100;
пропускная способность: 100 МГц;
делитель: 100:1;
входное сопротивление: 100 Мом;
входная емкость: 5 пФ;
максимальное напряжение: 2 кВ;
диапазон компенсации: 10~35 пФ;
длина провода: 120 см;
вес: 54 г;
вес комплекта поставки: 66 г;
цвет: черный.

Комплект поставки:

  • щуп для осциллографа модель P4100;
  • отвертка для настройки компенсации сигнала;
  • 8х маркировочные кольца;
  • 2х сменные насадки;
  • заземляющая пружина;
  • инструкция на английском языке.
Тип Детекторы
Дополнительные характеристики пропускная способность: 100 МГц;
делитель: 100:1;
входное сопротивление: 100 Мом;
входная емкость: 5 пФ;
максимальное напряжение: 2 кВ;
диапазон компенсации: 10~35 пФ
Комплектация щуп для осциллографа модель P4100;
отвертка для настройки компенсации сигнала;
8х маркировочные кольца;
2х сменные насадки;
заземляющая пружина;
инструкция на английском языке
Размеры длина провода: 120 см
Вес 0.066 кг
Страна-производитель товара Китай
Гарантия 1 месяц
