Портативный цифровой осциллограф ARM Nano DSO201

Портативный цифровой осциллограф ARM Nano DSO201 может использоваться для обучения, ремонта электронного оборудования, исследования проектируемых схем, контроля работы электронных блоков, анализа различных сигналов. Может использоваться как осциллограф, анализатор спектра, самописец, логический анализатор.
Для использования осциллографа нужно:
Сначала нужно определиться с прошивкой, которую Вы хотите использовать. В интернете есть множество прошивок для этой модели осциллографа, они отличаются различным функциональным наполнением и графической частью. По-умолчанию стоит прошивка Oscilloscope Ver4.28. Для изменения прошивки нужно предварительно скачать на Ваш компьютер файл с прошивкой. Потом установить программу DfuSe Demo V3.0 (идет в комплекте на CD диске). Потом с помощью кабеля USB тип A – miniUSB тип B подключить осциллограф к компьютеру и с помощь программы DfuSe Demo V3.0 изменить прошивку. Инструкция по прошивке осциллографа можно найти на CD диске или посмотреть здесь.

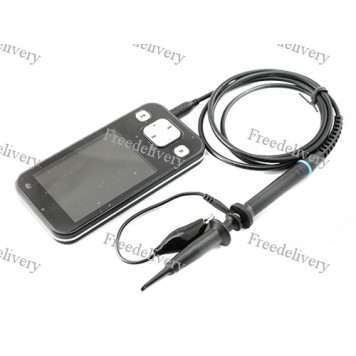

Теперь нужно подготовить прибор к работе. В первую очередь, нужно позаботиться о портативности, а именно зарядить батарею. Осциллограф Nano DSO201 оснащен литий-ионной батареей на 500 мАч с напряжением 3,7 В. Для зарядки батареи нужно сначала включить осциллограф. Потом подключить прибор с помощью кабеля USB тип A – miniUSB тип B к USB порту компьютера. В правом верхнем углу дисплея осциллографа будет отображаться пиктограмма заряда батареи. Если осциллограф используется стационарно, его можно не отключать от компьютера – тогда прибор будет постоянно включен. Потом, нужно в разъем miniMCX подключить щуп. Щуп состоит из: miniMCX коннектора, кабеля длиной 1 метр, маркировочного кольца, ползункового переключателя коэффициента деления щупа, крокодила заземления, насадки с крючком, самого щупа. Щуп оснащен крюком с пружинно-выдвижным механизмом. Если нажать на механизм, то из верхнего отверстия щупа выдвинется крюк. С помощью крюка можно захватить и надежно удерживать тонкий проводник источника сигнала – для этого достаточно отпустить пружинно-выдвижной механизм. При необходимости крюк можно снять со щупа. Для этого достаточно потянуть за насадку с небольшим усилием.
Теперь, по потребности, нужно установить в осциллограф карту памяти microSD. Перед установкой карту нужно отформатировать в файловой системе FAT16 или FAT32.
Максимальный объем карты памяти 2 ГБ. Карту нужно устанавливать контактами вверх, как изображено на рисунке:

После этого прибор готов к включению. Для включения нужно перевести ползунок включения/выключения в правое положение. После этого 2-3 секунды загружается операционная система. Теперь можем приступать к настройке.

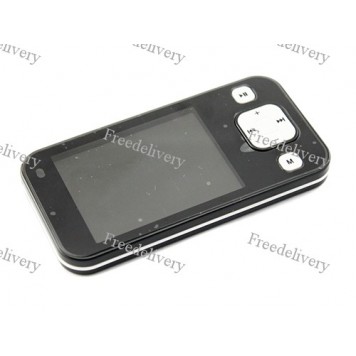

Ознакомимся с управлением и кнопками:

Функции кнопок:

• R/S: Пуск/Стоп;
• Confirm/Mode: Открыть/закрыть подменю, ОК (долгое нажатие);
• Стрелки: навигация по меню и регулировка параметров.

На дисплее можно выделить три основных области:

• рабочая область — отображает осциллограмму (в центре);
• область информации (полосы сверху и снизу);
• область меню (полоса справа).

Расшифровка пиктограмм на дисплее:


• A. Режим сканирования;
• B. Значение напряжения на одно деление по оси Y;
• C. Коэффициент деления;
• D. Значение времени на одно деление по оси X;
• E. Взаимодействие текущего и ранее сохраненного сигнала;
• F. Режим триггера;
• G. Настройка срабатывания триггера;
• H. Питания от батареи/от USB порта.

Область меню:

• 1. Настройки по оси Y;
• 2. Настройки по оси X;
• 3. Настройки триггера;
• 4. Настройки измерений;
• 5. Настройки ранее сохраненных графиков;
• 6. Сохранение и загрузка графиков и настроек;
• 7. Параметры настройки формы выходного сигнала;
• 8. Настройка калибровки.

Выбор параметров:
Выбор пунктов меню и подменю осуществляется кнопками «+» и «-». При нажатии кнопки Confirm/Mode открываются дополнительные меню и/или параметры. Изменение параметров осуществляется нажатиями кнопок влево/вправо.
Аннотация дополнительных параметров  в области меню:
Меню Yn:

• 1. Значение напряжения на одно деление по оси Y;
• 2. Коэффициент деления;
• 3. Автоматическая коррекция;
• 4. Перемещение графика вверх/вниз;
• 5. Верхний предел видимого порогового уровня;
• 6. Нижний предел видимого порогового уровня;
• 7. Скрыть/показать курсор измерения.

Меню Xn:

• 1. Значение времени на одно деление по оси X;
• 2. Автоматическая коррекция;
• 3. Горизонтальное перемещение графика;
• 4. Глубина семплирования;
• 5. Положения курсора T1;
• 6. Положения курсора T2;
• 7. Скрыть/показать курсор измерения.

Меню Tr:

• 1. Выбор режима сканирования;
• 2. Режим запуска триггера спадающий/нарастающий;
• 3. Автоматическая коррекция;
• 4. Горизонтальный уровень срабатывания триггера;
• 5. Горизонтальный диапазон триггера;
• 6. Скрыть/показать горизонтальный уровень срабатывания триггера.

Меню Me:

• 1. Частота сигнала;
• 2. Коэффициент заполнения;
• 3. Эффективное значение напряжения;
• 4. Среднее значение напряжения;
• 5. Напряжение пик-пик;
• 6. Максимальное напряжение;
• 7. Минимальное напряжение.

Меню Ex:

• 1. Взаимодействие текущего и ранее сохраненного сигнала;
• 2. Отображение текущего сигнала.

Меню Fn:

• 1. Сохранение изображения графика;
• 2. Сохранение файла данных dat;
• 3. Сохранение файла buf (отбор проб буферизации данных);
• 4. Сохранение файла csv (экспорт выборки буферизации данных);
• 5. Загрузить файл данных dat;
• 6. Загрузить файл buf.

Меню Sn:



• 1. Частота выходного сигнала;
• 2. Коэффициент заполнения выходного сигнала.

Меню Ca:

Перед началом работы с осциллографом нужно обязательно провести калибровку.
Для этого нужно перейти в пункт меню Ca (Calibration), нажать на кнопку Confirm/Mode, нажать на кнопку Пуск/Стоп.
Потом нужно выбрать режим калибровки:


• 1. Калибровка без напряжения;
• 2. Калибровка с напряжением;
• 3. Мастер сброса.

После процесса калибровки нужно сохранить изменения. Для этого нужно перейти в меню Yn и продолжительно нажать кнопку Пуск/Стоп, после чего отобразится окно "Save ParamTab?"

Для подтверждения нажмите кнопку Пуск/Стоп.

Характеристики:

модель: Nano DSO201;
дисплей: цветной 2,8 дюйма, жидкокристаллический TFT;
количество цветов дисплея: 65 тис.;
полоса пропускания: 0 – 200 кГц;
частота дискретизации: 1 МГц, 12 бит;
глубина сохраняемой осциллограммы: 4096 точек;
горизонтальная развертка: 1 мс/дел – 10 с/дел;
вертикальная развертка: 10 мВ/дел – 10 В/дел (щуп х1);
вертикальная развертка: 0,1 В/дел – 100 В/дел (щуп х10);
входное сопротивление: > 500 кОм;
максимальное входное напряжение: 80 В (щуп x1);
встроенный генератор тестовых сигналов: 10 Гц – 1 МГц;
автоматические измерения: частота, период, коэффициент заполнения, размах, амплитуда, среднее значение сигнала, постоянное напряжение, курсорные измерения;
режимы триггера: автоматический, нормальный, одиночный, медленное и быстрое сканирование;
источник питания: литий-ионный аккумулятор 3.7 В 500 мА, зарядка через USB;
память: microSD карта объемом до 2 ГБ;
размеры осциллографа: 105 х 53 х 8 мм;
вес осциллографа: 60 г;
размеры упаковки: 200 х 120 х 45 мм;
вес комплекта: 190 г.

Комплект поставки:

• портативный цифровой осциллограф ARM Nano DSO201 в упаковке;
• кабель USB тип A – miniUSB тип B;
• щуп с насадкой;
• CD диск.
