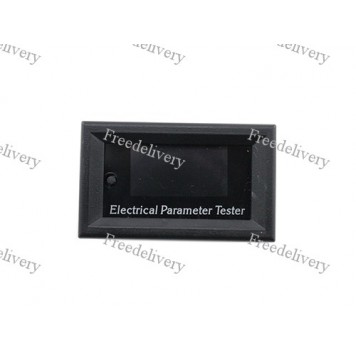

Цифровой тестер, мультиметр 7в1, 33В, 3А

Снято с продажи
Мультиметр цифровой с OLED дисплеем для измерения напряжения постоянного тока до 3А в диапазоне 0 – 33В, значений мощности и вспомогательных параметров.

Цифровой тестер, мультиметр 7в1 используется для измерения и индикации напряжения, тока (ток постоянный), мощности, отданной емкости, времени работы, температуры прибора. Мультиметр идеально подходит для работы в схемах заряда аккумуляторов.

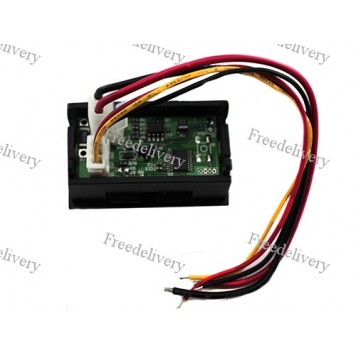

Мультиметр оснащен двумя гнездами: одно – трех контактное, второе – двух контактное. К гнездам в комплекте с вольтметром идут два соответствующих коннектора. Трех контактное гнездо используется для подачи на мультиметр напряжения питания и для измерения значения напряжения. Двух контактное гнездо используется для измерения значения тока.
Для использования цифрового мультиметра нужно обеспечить ему напряжение питания значением 4 – 20В постоянного тока. Для подключения напряжения питания используются красный и черный проводники трех контактного гнезда, обозначенные на плате прибора VCC и GND соответственно. Источником напряжения питания мультиметра может быть измеряемое напряжение если оно соответствует требованиям прибора. Если запитать прибор от измеряемого напряжения, это практически не повлияет на точность измерения, т.к. мультиметр потребляет малое количество тока. Напряжение питания мультиметра не должно превышать 20В постоянного тока иначе прибор выйдет из строя. После подключения напряжения питания включается OLED дисплей приятного голубого цвета.
Перед использованием мультиметра его нужно откалибровать. Для калибровки прибора нужно нажать и удерживать кнопку, которая находится слева от дисплея, и подать напряжение питания. После этого на дисплее появится три больших буквы A, т.е. AAA. После этого достаточно переподключить питание и работать в штатном режиме. Калибровку можно делать, когда показание прибора начинают искажаться. Во время калибровки нужно обязательно отключать прибор от нагрузки.
Информация, отображаемая на дисплее:
Информация, отображаемая на дисплее
1) Время бесперебойной работы мультиметра. Максимальное значение 99 часов 59 минут.
2) Текущая потребляемая мощность. Диапазон показаний 0 – 99Вт.
3) Номер ячейки памяти. Переключаются с помощью кнопки слева от дисплея. Возможные значения 0 и 1. Ячейка 0 рабочая – значения после выключения питания не сохраняются. Ячейка 1 сохраняющая – значения после выключения питания сохраняются. Для сброса всех сохраненных значений в ячейке памяти нужно выбрать соответствующую ячейку, потом нажать и удерживать 3 секунды кнопку.
4) Температура внутри прибора. Диапазон показаний -15 – 60°C.
5) Отданная емкость в амперчасах. Диапазон показаний 0 – 99,999Ah.
6) Текущее значение измеряемого напряжения. Диапазон показаний 0 – 33В.
7) Текущее значение измеряемого тока. Диапазон показаний 0 – 3А.
8) Отданная емкость в ваттчасах. Диапазон показаний 0 – 999,99Wh.
Для измерения напряжения нужно подключить желтый проводник, обозначенный на плате прибора VIN, и общий контакт к нужным точкам на схеме. Измерительные проводники подключаем в схему параллельно, соблюдая полярность. Максимальное значение измеряемого напряжения 33В постоянного тока.
Для измерения тока нужно подключить красный проводник двух контактного гнезда, обозначенный на плате I+ и общий контакт того же гнезда, обозначенный на плате I- в схему. Измерительные проводники подключаем в схему последовательно, соблюдая полярность. Максимальное значение измеряемого тока 3А постоянного тока.
Прибор может одновременно измерять и показывать на дисплее все измеренные и рассчитанные значения.
Мультиметр поставляется в пластиковом корпусе черного цвета. Передняя часть прибора защищена корпусом, но задняя часть открыта, потому нужно максимально избегать агрессивных воздействий (падений, ударов, вибрации, попадания пыли, попадания влаги и т.п.).

Характеристики:

напряжение питания: 4 – 20В;
измеряемое напряжение: 0 – 33В;
точность измерения напряжения: 1,5%;
измеряемый ток: 3А;
точность измерения тока: 1%;
дисплей: OLED;
цвет символов дисплея: голубой;
размеры: 48 х 29 х 21 мм;
вес: 19 г.

Комплект поставки:

  • цифровой тестер, мультиметр 7в1, 33В, 3А в упаковке из картона;
  • руководство пользователя на английском и китайском языках.
