Цифровой вольтметр амперметр ваттметр DC 0-100В 10А 1000Вт Deek-robot

Цифровой вольтметр, амперметр, ваттметр SHIELD MODEL BL-02 используется для измерения, индикации напряжения, тока (ток постоянный), потребляемой мощности.

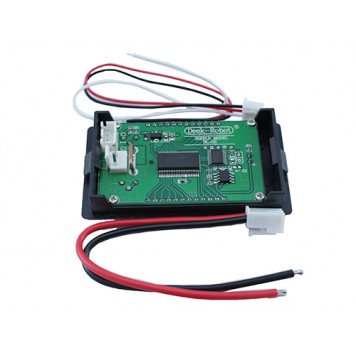

Прибор оснащен двумя гнездами: одно – трех контактное, второе – двух контактное. К гнездам в комплекте с вольтметром идут два соответствующих коннектора. Трех контактное гнездо используется для подачи на вольтметр напряжения питания и для измерения значения напряжения. Двух контактное гнездо используется для измерения значения тока.
Для использования SHIELD MODEL BL-02 нужно обеспечить ему напряжение питания значением 7 – 12 В постоянного тока. Для подключения напряжения питания используются красный и черный проводники трех контактного гнезда, обозначенные на плате прибора I и G соответственно. Источником напряжения питания вольтметра может быть измеряемое напряжение, если оно соответствует требованиям прибора. Если запитать прибор от измеряемого напряжения, это практически не повлияет на точность измерения т.к. вольтметр потребляет мало мощности. Напряжение питания вольтметра не должно превышать 13 В постоянного тока, иначе прибор выйдет из строя.
После подключения напряжения включается жидкокристаллический дисплей с диагональю 1,65 дюйма и синей подсветкой.

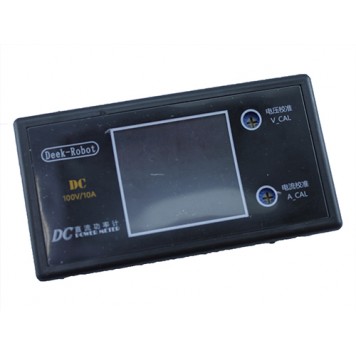

Дисплей вольтметра SHIELD MODEL BL-02:

В верхней части дисплея показывается значение напряжения посредине значение тока с точностью до одной сотой. В нижней части дисплея показывается значение потребляемой мощности в ватах с точностью до десятых.
На передней панели прибора есть два потенциометра для ручной калибровки значений напряжения (обозначение V_CAL) и тока (обозначение A_CAL).
Для измерения напряжения нужно подключить белый проводник, обозначенный на плате прибора O, и общий контакт к нужным точкам на схеме. Измерительные проводники подключаем в схему параллельно, соблюдая полярность. Максимальное значение измеряемого напряжения 100 В постоянного тока.
Для измерения тока нужно подключить в схему красный проводник двух контактного гнезда и общий контакт того же гнезда. Измерительные проводники подключаем в схему последовательно, соблюдая полярность. Максимальное значение измеряемого тока 10 А постоянного тока.
Схема подключения прибора SHIELD MODEL BL-02:

Прибор может одновременно измерять и показывать на дисплее текущее значение тока, напряжения и потребляемой мощности.
Вольтметр поставляется в пластиковом корпусе черного цвета с защелками для установки на приборную панель, стенку, щит, пульт. Передняя часть прибора защищена корпусом, но задняя часть открыта, потому нужно максимально избегать агрессивных воздействий (падений, ударов, вибрации, попадания пыли, попадания влаги и т.п.).

Характеристики:

производитель: Deek-Robot;
модель: SHIELD MODEL BL-02;
дисплей: жидкокристаллический;
диагональ дисплея: 1,65 дюйма;
измеряемый  ток: постоянный;
напряжение питания прибора: 7 – 12 В DC;
измеряемое напряжение: 0 – 100 В DC;
измеряемый ток: 0 – 10 А DC;
измеряемая текущая мощность: 0 – 1000 Вт;
точность: 1%;
монтажные размеры: 70 x 40 x 14 мм;
габариты: 79 x 43 x 15 мм;
вес: 35 г.
