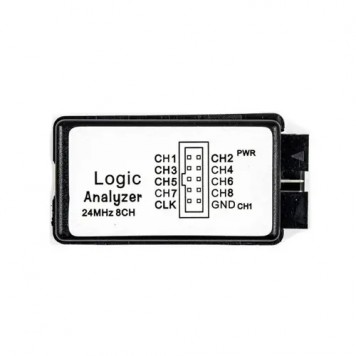

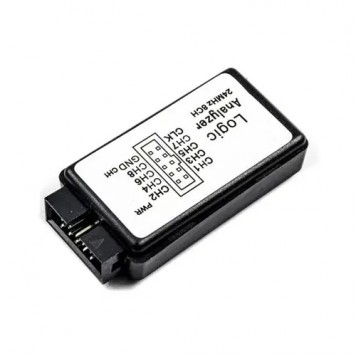

USB Логический анализатор 24МГц 8-кан, MCU ARM PIC

USB Логический анализатор 24МГц 8-кан, MCU ARM PIC используется для записи, просмотра и анализа сигналов в цифровых схемах и автоматической расшифровки записанных сигналов.

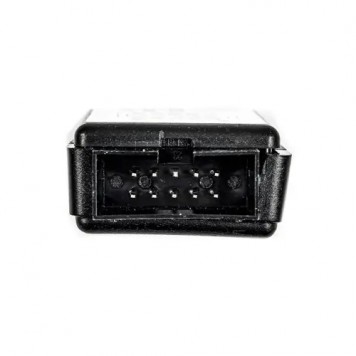

Для использования логического анализатора нужно скачать и установить на компьютер специальные программы для работы с устройством. Скачать программы можно здесь. Потом, подключить анализатор через кабель USB тип A – miniUSB тип B, который идет в комплекте, к компьютеру. Операционная система начнет автоматический поиск и установку нужных для работы с устройством драйверов. После этого нужно подключить к JTAG порту анализатора источник сигнала, который нужно просмотреть. Для упрощения подключения тестируемых сигналов в комплекте с анализатором идет кабель из 10 проводников, который с обоих концов заканчиваются  BLS-1 разъемами. Запускаем программу для чтения и расшифровки сигналов, настраиваем её и получаем графическую и аналитическую информацию о сигнале и его расшифровку. Выглядеть это будет примерно так.
На плате анализатора есть два светодиода, обозначенных GREEN и RED. Светодиод GREEN горит, если на плату анализатора подается питание, RED – во время анализа входящего сигнала.
Программное обеспечение и сам анализатор поддерживает следующие протоколы:

• asynchronous serial, I2C, SPI, CAN, 1-Wire, UNI/O, I2S/PCM, MP Mode 9-bit Serial (i.e. Multidrop and Multiprocessor mod), Manchester, JTAG, LIN, DMX-512, Atmel SWI, MDIO, BiSS C, Simple Parallel, PS/2 Keyboard/Mouse, HMDI CEC, USB 1.1.

Частота дискретизации настраивается в программном обеспечении и может быть: 24МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц.
USB Логический анализатор 24МГц управляется с компьютера с помощью специальных программ и утилит.
Питание устройства осуществляется от USB порта компьютера. Напряжение питания 5 вольт.

Характеристики:

количество каналов: 8;
частота дискретизации на канал: 25 кГц – 24 МГц;
входное сопротивление: 100 кОм, 10 пФ;
подключение к компьютеру: USB спецификации 2.0;
поддержка операционных систем: Windows XP 32-bit, Windows Vista 32-bit 64-bit, Windows 7 32-bit 64-bit, ОС Windows 8 32-bit 64-bit, Mac OS X 10.4 Tiger и выше, Linux, Ubuntu, Fedora или OpenSUSE;
диапазон входного напряжения: -0,5 – 5,25 В;
входное напряжение низкого уровня: -0,5V – 0,8 В
входное напряжение высокого уровня: 2,0 В – 5,25 В.
работает с логикой: 5V, 3.3V, 2.5V, 2.0V, с 1.8V не рекомендуется.
защита от превышения напряжения: до +/- 15 В;
тактовая частота: +/- 20ppm, 24MHz;
точность: +/- 42ns (на 24 МГц);
потребление тока: 50 мА (режим ожидания), 75 мА (рабочий режим);
размеры (Д х Ш х В): 56 х 28 х 14 мм;
вес комплекта: 50 г.

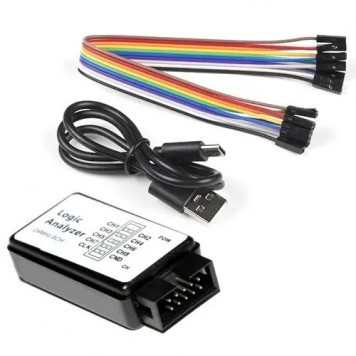

Комплект поставки:

• USB Логический анализатор 24МГц 8-кан, MCU ARM PIC в антистатической упаковке;
• Кабель USB тип A – miniUSB тип B;
• Кабель из 10 проводников, который с обоих концов заканчиваются  BLS-1 разъемами.

Автор: Павел Назаров
