Векторный анализатор цепей 100кГц-5.3ГГц, генератор сигналов TinySA Ultra

TinySA Ultra – продолжение развития линейки известного и компактного векторного анализатора TinySA. Новая модель работает в сверхшироком диапазоне частот, и позволяет наблюдать и обнаруживать радиосигналы практически любого радиоустройства. Прибор обладает большим резистивным сенсорным дисплеем, а емкий аккумулятор обеспечит длительное время автономной работы.

Характеристики анализатора спектра:

частотный диапазон: от 100 кГц до 800 МГц в обычном режиме и до 5.3 ГГц в режиме Ultra;
входное сопротивление: 50 Ом (когда аттенюатор включен на 10 дБ или больше);
регулируемый ручной или автоматический входной аттенюатор сигналов с диапазоном от 0 до 31 дБ с шагом 1 дБ;
максимальный входной уровень сигналов +10 дБм с выключенным аттенюатором;
максимальный кратковременный уровень: +20 дБм с включенным аттенюатором 30 дБм;
рекомендуемая максимальная входная мощность: +5 дБм с аттенюатором, работающим в автоматическом режиме;
точка компрессии в 1 дБ на -1дБм с выключенным аттенюатором;
разрешение детектора мощности: 0.5 дБ (линейность в зависимости от частоты +/-2 дБ);
абсолютная точность детектора уровня мощности после калибровки: +/-2 дБ;
встроенный МШУ на 20 дБ LNA с уровнем шума 5 дБ;
самый низкий различимый сигнал без LNA на частоте 30 МГц при использовании полосы пропускания с разрешением 30 кГц -102 дБм;
самый низкий различимый сигнал с LNA на частоте 30 МГц при использовании полосы пропускания разрешения 200 Гц -145 дБм;
фазовый шум -90 дБ / Гц на смещении 100 кГц и -120 дб / Гц на смещении 1 МГц;
динамический диапазон при использовании полосы пропускания с разрешением 30 кГц 70 дБ;
разрешающие фильтры: 0.2, 1, 3, 10, 30, 100, 300, 600 и 850 кГц;
разрешение сканирования: 51, 101, 145, 290 или 450 точек;
скорость сканирования: более 1000 точек в секунду;
выход на наушники для прослушивания демодулированного сигнала.

Характеристики генератора сигналов:

синусоидальный сигнал с уровнем гармоник менее -40 Дб в диапазоне от 100 кГц до 800 МГц;
уровень выходного сигнала с шагом 1дБ: в диапазоне от -113 дБм до -18 дБм;
точность выходного уровня +/- 2 дБ до 800 МГц в диапазоне от -72 дБм до -18 дБм, меньшая точность ниже -72 дБм, еще меньшая точность ниже -110 дБм;
диапазон частот от 44 Гц до 800 МГц;
отдельные настройки по модулирующему сигналу для AM и FM от 50 Гц до 5 кГц (AM) или 1 кГц (FM) или режим ГКЧ в выбранном диапазоне;
глубина модуляции AM от 10% до 100%;
девиация частоты FM от 1 кГц до 300 кГц;
калибровочный генератор: генератор меандра с уровнем выхода -35.6 дБм. Подключается к выходу CAL. Частоты фиксированные 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.

Характеристики векторного анализатора цепей:

модель: TinySA Ultra;

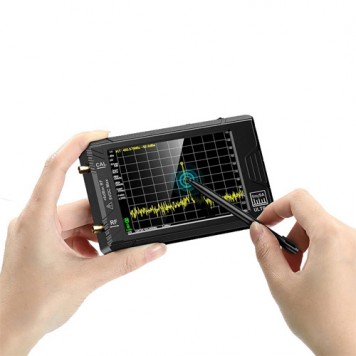

сенсорный резистивный цветной дисплей, диагональю 4″;

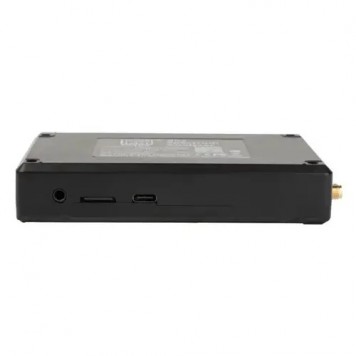

разъем для карт памяти MicroSD;
встроенный аккумулятор, емкостью 3000 мАч. Зарядка через разъем USB Type-C;
размеры: 11.5 x 7.2 x 2.3 см;
вес комплекта: 360 г;
материал корпуса: пластик.

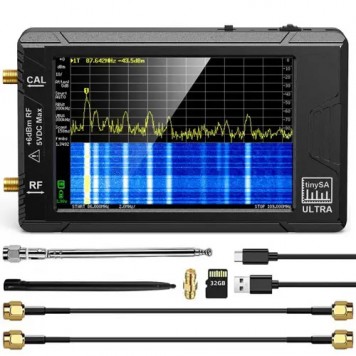

Комплект поставки:

• векторный анализатор TinySA Ultra;
• телескопическая SMA-антенна;
• два SMA-кабеля;
• кабель USB Type-C;
• пластиковый стилус.
