Векторный анализатор цепей NanoVNA 50кГц-900Мгц АЧХ КСВ Nano VNA

2395.00грн.
В наличии
Векторный анализатор в диапазоне частот 50 кГц – 900 МГц NanoVNA (Vector Network Analyzer) с жидкокристаллическим резистивным сенсорным дисплеем диагональю 2,8 дюйма.

Векторный анализатор цепей NanoVNA 50кГц-900Мгц АЧХ КСВ Nano VNA используется для измерения характеристик фильтров, антенн, фидеров, волноводов в широком коротковолновом (КВ) и ультракоротковолновом (УКВ) диапазоне частот от 50 кГц до 900 МГц, с хорошей точностью до 300 МГц. Также используется для получения амплитудной частотной характеристики (АЧХ), коэффициента стоячей волны (КСВ, SWR), фазы, задержки, диаграммы Смита.
Конструкция векторного анализатора NanoVNA:
Конструкция векторного анализатора NanoVNA

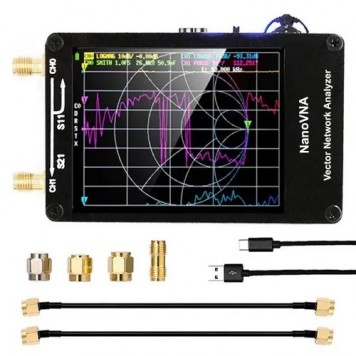

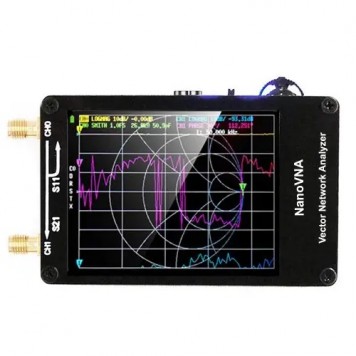

Векторный анализатор NanoVNA оснащен жидкокристаллическим цветным дисплеем диагональю 2,8 дюйма с разрешением 320 x 240 и резистивным сенсором. Оснащен двумя каналами CH0 (TX) и CH1 (RX), которые исполнены в виде гнезд под коннектор SMA (штырек во вкручивающейся части). Еще в комплекте есть два кабеля SMA – SMA длиной 30 см каждый и переходник т.н. «бочка» для соединения двух этих кабелей в один или для соединения кабеля с нагрузкой. Также в комплекте поставки есть три нагрузки OPEN (без штырька), SHORT (со штырьком), LOAD (со штырьком и сопротивлением 50 Ом).
Векторный анализатор NanoVNA поставляется без аккумулятора, но на плате предусмотрено место для монтажа аккумулятора, а также предусмотрены клеммы под пайку для проводов аккумулятора.
Для питания и/или зарядки NanoVNA оснащен гнездом USB Type-C, а в комплекте поставки есть кабель USB тип A – USB Type-C длиной 1 м. Питание NanoVNA может осуществляться или от USB порта компьютера или от сетевого адаптера питания с USB гнездом, напряжением 5 В и током не менее 800 мА.
Для включения NanoVNA нужно перевести переключатель Power Switch в положение «включено». После этого около секунды будет загружаться прошивка, затем включится основной экран.
Управление прибором NanoVNA может осуществляться двумя способами: с помощью мульти функционального переключателя или с помощью резистивного сенсорного дисплея векторного анализатора.
Управление мульти функциональным переключателем: нажатие вызывает меню или подтверждает выбор, движение вправо листает меню вперед, движение влево листает меню назад или возвращает меню на один уровень назад.
Управление с помощью резистивного сенсорного дисплея: можно управлять пальцем, но лучше использовать стилус для резистивного сенсора. Управление ничем не отличается от управления смартфоном.
Векторный анализатор NanoVNA работает в диапазоне частот от 50 кГц до 900 МГц, с хорошей точностью до 300 МГц. Динамический диапазон 70 дБ (50 кГц – 300 МГц), 50 дБ (300 МГц – 600 МГц), 40 дБ (600 МГц – до 900 МГц).
Векторный анализатор NanoVNA имеет программное обеспечение для работы с компьютерами под управлением операционной системы Windows 7/8/8.1/10 как 32- так и 64-битных.
Для этого нужно сначала скачать и установить драйвера, затем скачать и установить программное обеспечение. Ссылки для скачивания драйверов и программного обеспечения будут прикреплены в конце описания.
Если пользоваться операционной системой Windows 10 драйвера установятся автоматически.
В случае с Windows 7/8/8.1 нужно скачать и распаковать архив Driver for NanoVNA.zip и запустить один из исполняемых файлов в зависимости от версии и разрядности операционной системы и следовать инструкциям установщика. После установки драйверов векторный анализатор NanoVNA должен определяться в диспетчере устройств операционной системы как STMicroelectronics Virtual COM Port.
Далее нужно скачать и распаковать архив NanoVNA Software.zip потом запустить исполняемый файл NanoVNA.exe – это программа NanoVNA v1.03.
Окно программы NanoVNA v1.03:
Окно программы NanoVNA v1.03
Для соединения с прибором нужно нажать на кнопку Connect, чтобы получить данные с прибора нужно нажать на кнопку Get data. Если графики не отображаются попробуйте использовать программу более старой версии.
Для работы с векторным анализатором NanoVNA существует WEB интерфейс. Для включения  WEB интерфейса нужно перейти по ссылке https://cho45.stfuawsc.com/NanoVNA/. Но по умолчанию прибор не будет соединяться с WEB интерфейсом – для корректной работы нужны манипуляции с драйверами.
Сначала нужно подключить NanoVNA к компьютеру, затем скачать и распаковать архив zadig-2.4.zip, затем запустить исполняемый файл zadig-2.4.exe. В открывшейся программе нужно выбрать пункт Options, затем установить птичку на пункте List All Devices. После этого из выпадающего списка нужно выбрать пункт ChibiOs/RT Virtual COM Port и нажать кнопку Replace Driver и подождать сообщения об успешной установке.
После этого в WEB интерфейсе нужно нажать на кнопку CONNECT, которая находится в левом верхнем углу, затем появиться окно с выбором драйвера – выбираем ChibiOs/RT Virtual COM Port и нажимаем кнопку Подключение. Далее данные с прибора загрузятся в интерфейс автоматически.
С помощью WEB интерфейса векторным анализатором NanoVNA можно пользоваться через смартфон, который поддерживает технологию OTG. Это будет удобно в полевых условиях работы.
После манипуляций с драйверами для работы с WEB интерфейсом – станет невозможно пользоваться программой NanoVNA v1.03. Для возврата настроек назад, чтобы работать с NanoVNA v1.03 нужно будет запустить исполняемый файл zadig-2.4.exe. В открывшейся программе нужно выбрать пункт Options, затем установить птичку на пункте List All Devices. После этого из списка драйверов нужно будет выбрать USB Serial (CDC), нажать кнопку Replace Driver и подождать сообщения об успешной установке. Пользоваться можно только чем-то одним – или программой NanoVNA v1.03 или WEB интерфейсом.

Характеристики:

модель: NanoVNA;
количество каналов: 2 (CH0 TX и CH1 RX);
дисплей: жидкокристаллический цветной;
диагональ дисплея: 2,8 дюйма;
разрешение дисплея: 320 x 240;
сенсор дисплея: резистивный;
гнездо питания: USB Type-C;
аккумулятор: нет, но есть место под установку;
гнезда: SMA «мама»;
диапазон рабочей частоты: от 50 кГц до 900 МГц;
динамический диапазон: 70 дБ (50 кГц – 300 МГц), 50 дБ (300 МГц – 600 МГц), 40 дБ (600 МГц – до 900 МГц);
уровень на высокочастотном выходе: -13 дБм (максимум -9 дБм);
порт коэффициента стоячей волны (КСВ, SWR): <1,1;
количество точек сканирования: 101 (фиксировано);
показывает: амплитудно-частотную характеристику (АЧХ), коэффициент стоячей волны (КСВ, SWR), фазу, задержку, диаграмму Смита;
нестабильность частоты: <0,5 ppm;
размеры: 86 x 54 x 11 мм;
вес комплекта: 150 г.

Комплект поставки:

  • Векторный анализатор цепей NanoVNA 50кГц-900Мгц АЧХ КСВ Nano VNA в кейсе;
  • Кабель USB тип A – USB Type-C;
  • Кабель SMA «папа» – SMA «папа» 2 шт.;
  • Переходник SMA «мама» – SMA «мама»;
  • Нагрузки 3 шт.

Руководство пользователя на русском языке не профессиональный перевод.
Руководство пользователя на английском языке.
Руководство пользователя по настройке WEB интерфейса.
Структура меню векторного анализатора NanoVNA.
Драйвера для NanoVNA.
Программное обеспечение для NanoVNA.
Программа zadig.
Мануалы, прошивки, программное обеспечение и другое.
YouTube канал с подробными разборами NanoVNA.

Тип Детекторы
Питание 5 В, не менее 800 мА
Дополнительные характеристики количество каналов: 2 (CH0 TX и CH1 RX);
диапазон рабочей частоты: от 50 кГц до 900 МГц;
показывает: амплитудно-частотную характеристику (АЧХ), коэффициент стоячей волны (КСВ, SWR), фазу, задержку, диаграмму Смита
Комплектация Векторный анализатор цепей NanoVNA 50кГц-900Мгц АЧХ КСВ Nano VNA в кейсе;
Кабель USB тип A – USB Type-C;
Кабель SMA «папа» – SMA «папа» 2 шт.;
Переходник SMA «мама» – SMA «мама»;
Нагрузки 3 шт
Размеры 86 x 54 x 11 мм
Вес 0.15 кг
Страна-производитель товара Китай
Гарантия 1 месяц
Задайте вопрос о данном товаре
Написать отзыв
Пожалуйста авторизируйтесь или создайте учетную запись перед тем как написать отзыв

Нет отзывов об этом товаре.

!!! Возможны незначительные отличия товара от представленного на сайте, но это не влияет на его эксплуатационные показатели и функциональность.
